grün/gelb
blau
braun
schwarz
grau
ACHTUNG
Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die Inbe-
triebnahme vorgesehen.
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets (Art.-Nr. 4935 200 034 0) und schal-
ten Sie die Netzspannung ein.
Überprüfen Sie vor der Positionierung der Endlagen die Drehrichtungszuordnung.
Drücken Sie die AUF- oder AB-Taste
▻ Der Behang fährt in die gewünschte Richtung
► Die Drehrichtungszuordnung ist OK.
Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuordnung geändert werden. Gehen Sie wie folgt vor:
12

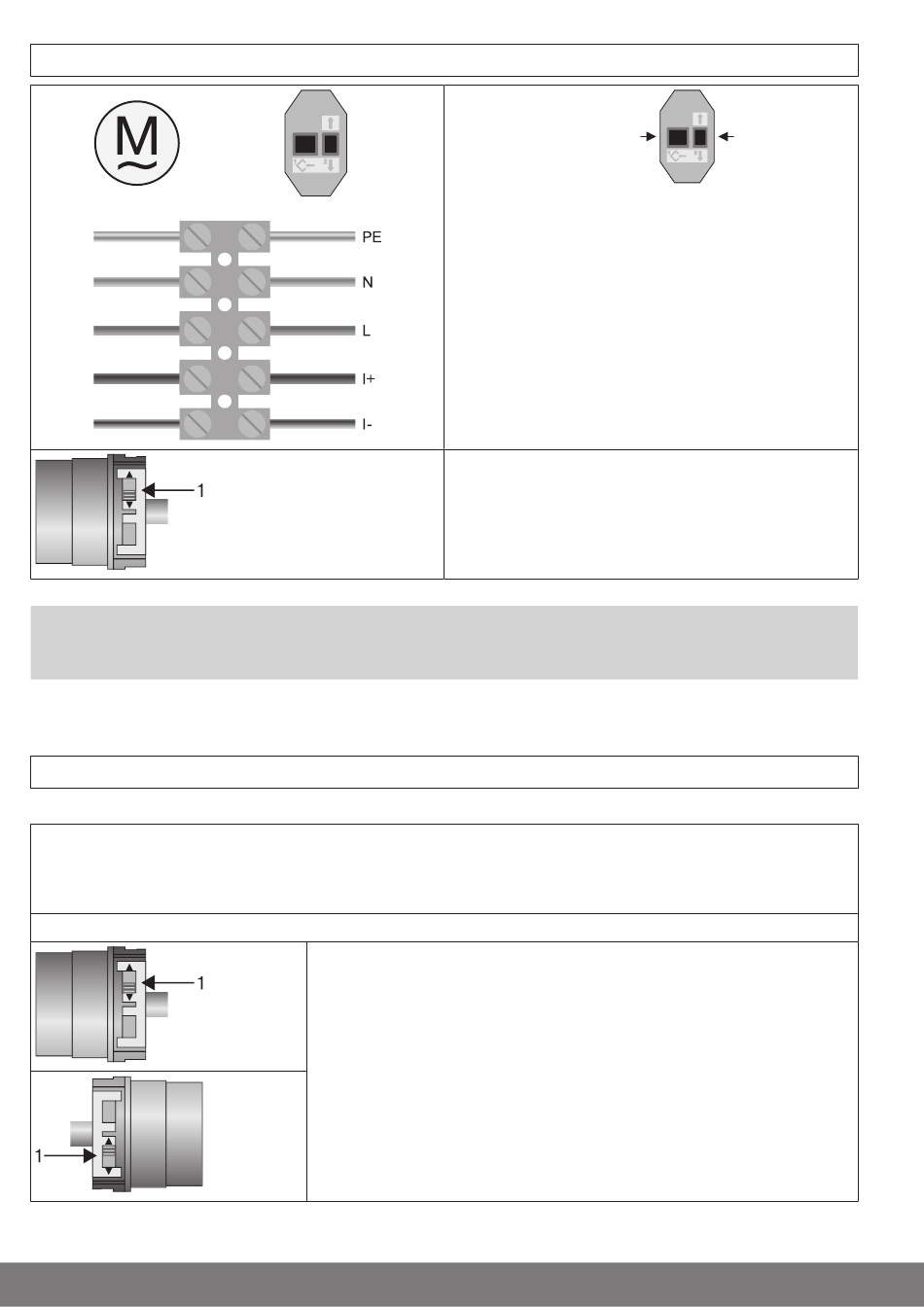

Anschluss an das Einstellset
grün/gelb
blau
braun
schwarz
grau
1 = Drehrichtungsschalter
Einstellen der Endlagen PR+SMI
Schieben Sie den Drehrichtungsschalter (1) in die gegenüberliegende Position.
► Die Drehrichtungszuordnung ist geändert.
Überprüfen Sie die Drehrichtungszuordnung erneut.
Programmiertaste
Fahrtaste
