P6-20, P10-11
Modell: C28
Montage- und Betriebsanleitung
de

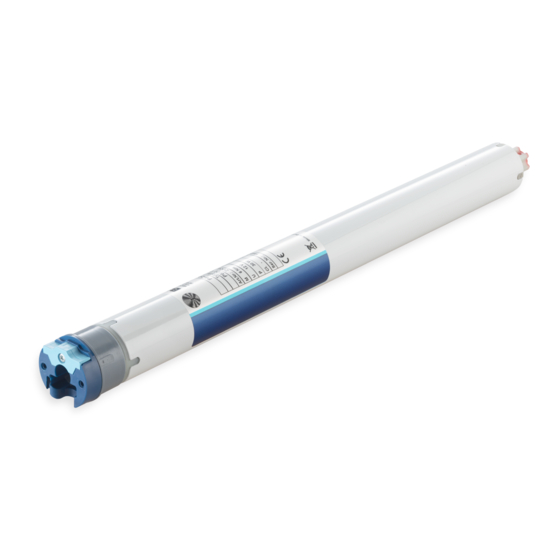

Gleichstromrohrantrieb mit integriertem
Funkempfänger
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 301 239 0 08.10.2020
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
Verwandte Anleitungen für Becker P6-20
Inhaltszusammenfassung für Becker P6-20
- Seite 1 P6-20, P10-11 Modell: C28 Montage- und Betriebsanleitung Gleichstromrohrantrieb mit integriertem Funkempfänger Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 301 239 0 08.10.2020 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage ..................................... 6 Montage des Antriebs .............................. 6 Mitnehmersicherung ............................... 7 Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung ............... 7 Montage des Antriebs in der Welle............................ -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladen- / Screenanwendungen • Geringe Geräuschentwicklung durch Sanftanlauf- und Stoppfunktion • Einzel-, Gruppen und Zentralsteuerung per Funk • Kein Verdrahtungsaufwand zum Schalter oder einer Relaissteuerung • Antrieb und geeignete Sender sind frei kombinierbar •... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Der Antrieb muss während der Reinigung, Wartung und dem Austausch von Teilen von seiner Strom- quelle getrennt werden. - Seite 5 • Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abge- stimmt sein. Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohran- triebs. • Gefährlich sich bewegende Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer an- deren Ebene, die den Zugang zu dem Antrieb gewährt, montiert werden.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladen- / Screenanlagen bestimmt. Dieser Rohrantrieb ist für die Verwendung mit einem NiMH - Akku und einem Solarpanel vorgesehen, siehe technische Daten. Zur Befestigung der Anschlussteile am Antrieb Ø35 mm PXX/XX sind ausschließlich die Schrauben EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4) zu verwenden. -
Seite 7: Mitnehmersicherung
Mitnehmersicherung Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs. -
Seite 8: Montage Des Solarpanels
Anschlussleitung verlegen Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die An- schlussleitung und ggfs. die Antenne dürfen nicht in den Wickelraum hineinragen. Decken Sie scharfe Kanten ab. Montage des Solarpanels ACHTUNG Das Solarpanel niemals hinter Glas montieren. Achten Sie darauf, dass das Solarpanel im- mer Schatten- und Schneefrei ist und möglichst viel direktes Sonnenlicht erhält. -
Seite 9: Montage Und Inbetriebnahme Des Stabakkus
Montage und Inbetriebnahme des Stabakkus ACHTUNG • Achten Sie darauf, dass der Stabakku inkl. Befestigung den Rollladenpanzer bzw. Screen nicht berührt. • Der Stabakku muss im Kasten montiert werden. • Achten Sie beim Verlegen der Leitungen und Steckverbinder darauf, dass diese nicht vom Rollladenpanzer bzw. -
Seite 10: Anschluss
Anschluss (BK) (RD) (BK) (RD) BN = Braun +12V Akku (RD) BU = Blau GND Akku (BK) RD = Rot + Solarpanel (RD) BK = Schwarz GND Solarpanel (BK) Anschluss mit optionalem Zubehör Optionales Zubehör 10 - de... -
Seite 11: Inbetriebnahme
Inbetriebnahme Symbolerklärung AUF-Taste STOPP-Taste AB-Taste Einlerntaste Empfänger quittiert einmal oder mehrmals durch "Nicken" Rohrantrieb in Lernbereitschaft bringen Schließen Sie den Akku und das Solarpanel an den Rohrantrieb mittels Steckverbinder an. ▻ Der Rohrantrieb quittiert 1x. ► Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft. Mastersender einlernen Drücken Sie die Einlerntaste innerhalb der Lernbereitschaft für 3 Sekunden. -
Seite 12: Einstellen Der Endlagen
Einstellen der Endlagen Das Einstellen der Endlagen kann nur über den Mastersender erfolgen. Die Drehrichtungs- zuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlageneinstellung im Totmann- betrieb mit ESI. Die obere Endlage muss immer zuerst eingestellt werden. Bei der oberen Endlage ist darauf zu achten, dass der Rollladenpanzer nicht aus den Führungsschienen gezogen wird. -
Seite 13: Anschlag Oben Zu Punkt Unten
Anschlag oben zu Punkt unten Fahren Sie gegen den oberen, dauerhaft vorhandenen Anschlag. ▻ Der Rohrantrieb schaltet selbstständig ab. Anschließend fahren Sie die gewünschte untere Endlage an. Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die - Taste und halten Sie die beiden Tasten gedrückt. -
Seite 14: Endlagen Löschen
2) Erweitern des Fahrbereiches (die gewünschte Endlage befindet sich außerhalb des möglichen Fahrbereiches) ACHTUNG Beim Löschen einzelner Endlagen und beim Löschen beider Endlagen werden alle einge- stellten Funktionen (Zwischenposition I, Zwischenposition II) mit gelöscht. Fahren Sie die Endlage an, in deren Richtung Sie den Fahrbereich erweitern möch- ten. -
Seite 15: Zwischenpositionen I + Ii
Zwischenpositionen I + II Die Zwischenpositionen I + II sind frei wählbare Positionen des Behanges, zwischen den zwei Endlagen. Jeder Fahrtaste lässt sich jeweils eine Zwischenposition zuordnen. Vor dem Einstellen einer Zwischenposition müssen beide Endlagen eingestellt sein. Einstellen / Verändern der gewünschten Zwischenposition Fahren Sie den Behang in die gewünschte Zwischenposition. -
Seite 16: Einlernen Weiterer Sender
Einlernen weiterer Sender Es können neben dem Mastersender noch bis zu 15 Sender in den Rohrantrieb eingelernt werden. Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Drücken Sie nun die Einlerntaste eines neuen Senders, der dem Rohrantrieb noch nicht bekannt ist, für 3 Sekunden. -
Seite 17: Master Überschreiben
Master überschreiben Es gibt mehrere Möglichkeiten den Master zu überschreiben: • Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung • Rohrantrieb in Lernbereitschaft bringen mit einem eingelernten Sender Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung Damit der neue Mastersender nur in den gewünschten Rohrantrieb eingelernt wird, müs- sen Sie alle anderen Rohrantriebe, die mit an der gleichen Spannungsversorgung ange- schlossen sind, aus der Lernbereitschaft bringen. -
Seite 18: Technische Daten Ø35
Technische Daten Ø35 Rohrantrieb P6-20 P10-11 Modell G PRF+ V1 Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 12 V DC Anschlussleistung [W] Nennstromaufnahme [A] Betriebsart S2 8 Min. Schutzart IP 44 Kl. Rohrinnen-Ø [mm] Frequenz 868,3 MHz Emissionsschalldruckpegel [dB(A)] ≤... -
Seite 19: Was Tun Wenn
Was tun wenn...? Problem Abhilfe Rohrantrieb fährt nicht. Neuen Sender einlernen. Sender innerhalb der Reichweite des Rohrantriebs bringen. Fahr- oder Stopptaste am Sender in unmittelbarer Nähe des Rohrantriebes mindestens 5x betätigen. Batterie(n) im Sender richtig einlegen bzw. neue Batterie(n) verwenden. Elektrischen Anschluss überprüfen. -
Seite 20: Konformitätserklärung
Konformitätserklärung 20 - de...
