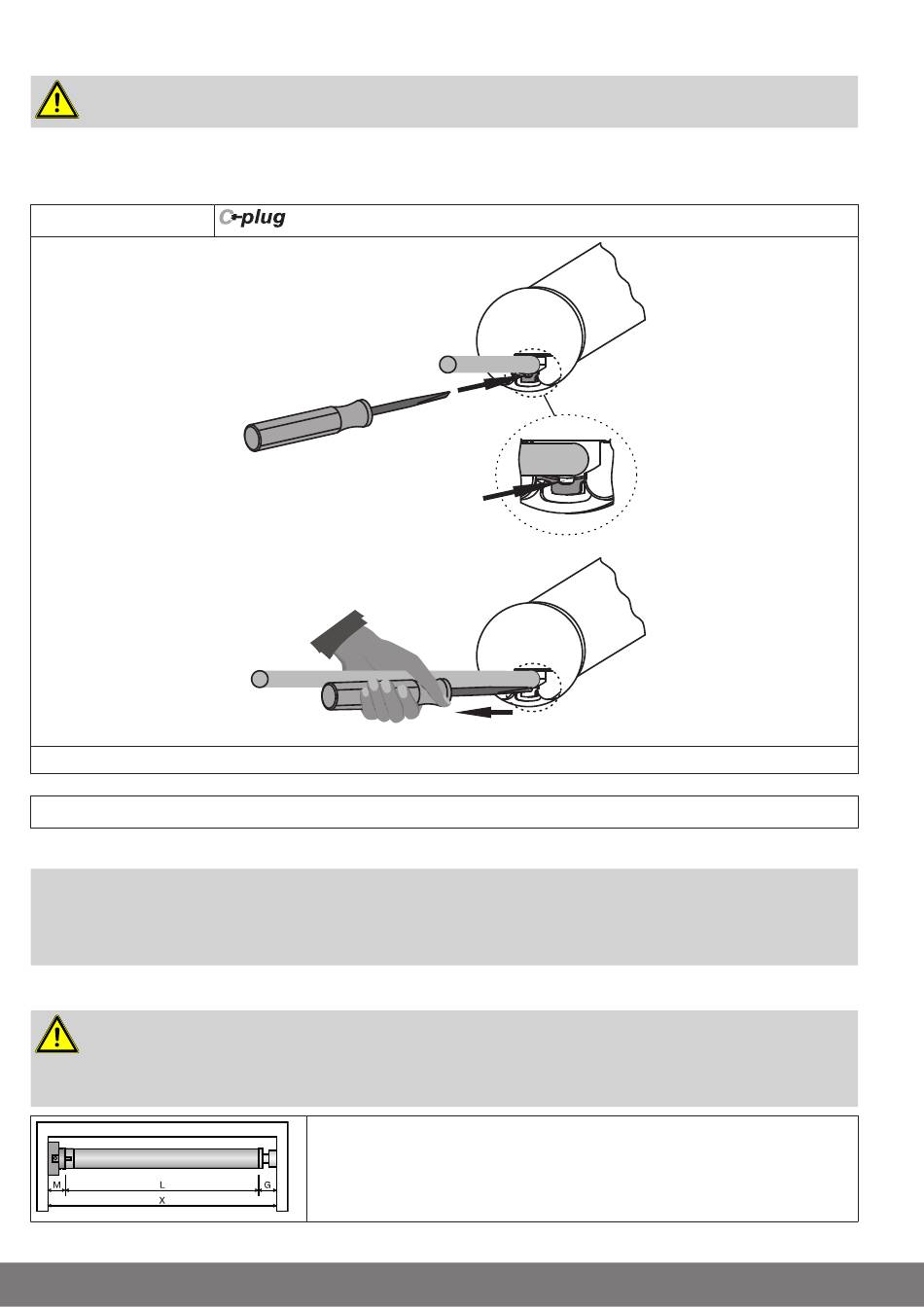

Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58
VORSICHT
Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten.
Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rast-
bügel die Rastnase am Stecker freigibt.
Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen.
Ø45 / Ø58
A = Rastbügel
Montage des Antriebs
ACHTUNG
Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen-
ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel-
lers verwendet werden.
Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmo-
ment des Antriebs plus Gewicht des Behanges) überzeugen.
VORSICHT
Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden. Vor der
Montage ist die Stromzuleitung spannungsfrei zu schalten und zu sichern. Bitte geben Sie
die beiliegenden Anschlussinformationen dem ausführenden Elektroinstallateur.
8
1.
A
Montage
Ermitteln Sie den seitlichen Platzbedarf (M) durch Messen von Antriebskopf und
Wandlager. Das lichte Maß des Kastens (X) abzüglich des seitlichen Platzbedarfes
(M) und Gegenlager (G) ergibt die Länge (L) der Wickelwelle: L=X-M-G.
Je nach Kombination von Antrieb und Wandlager variiert der seitliche Platzbedarf (M).
2.
