Befestigen Sie dann Wand- und Gegenlager. Achten Sie dabei auf die rechtwinklige Ausrichtung der Wickelwelle zur Wand und
ausreichend axiales Spiel des montierten Systems.
ACHTUNG
Für PR+SMI
Bei der Verwendung von Hochschiebesicherungen müssen geschlossene Lagerstellen ein-
gesetzt werden. Der Rohrantrieb drückt den Panzer bei geschlossenem Rollladen nach un-
ten, um ein Untergreifen bzw. Hochschieben zu erschweren. Verwenden Sie nur ausrei-
chend stabile Panzer, beispielsweise aus Aluminium, Stahl oder Holz. Um eine Beschädi-
gung des Panzers zu vermeiden, muss der Panzer auf ganzer Höhe in Führungsschienen
laufen.

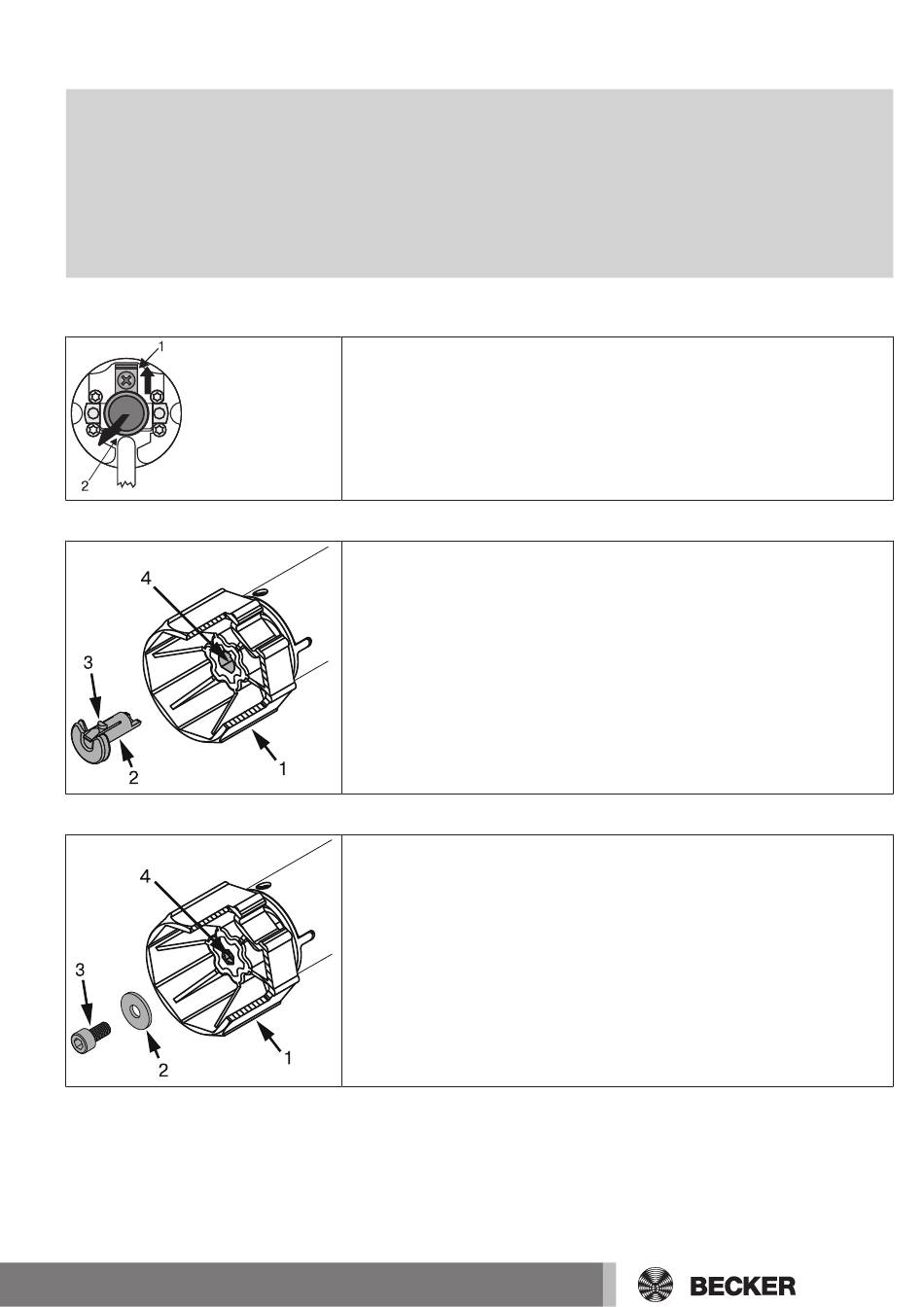

Lösen des Steckzapfens
Montage des Mitnehmers mit Mitnehmersicherung
Montage des Mitnehmers mit Schraubverbindung
Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steck-
zapfens (2) das Sicherungsblech (1) nach oben schieben und den Steckzapfen (2)
herausziehen.
Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Die Ein-
schubposition der Mitnehmersicherung (2) ist durch seine Form vorgegeben. Beim
Einschieben der Mitnehmersicherung (2) in die Rastbohrung (4) achten Sie bitte auf
das Einrasten der Rastnase (3). Dies ist durch ein Klicken hörbar. Überprüfen Sie den
festen Sitz der Sicherung durch Ziehen am Mitnehmer (1).
Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Verwen-
den Sie zur Montage eine Schraube M6x12 (3) mit entsprechender Unterlegscheibe
(2) und geeigneter Schraubensicherung. Gewindebohrung (4)
9
