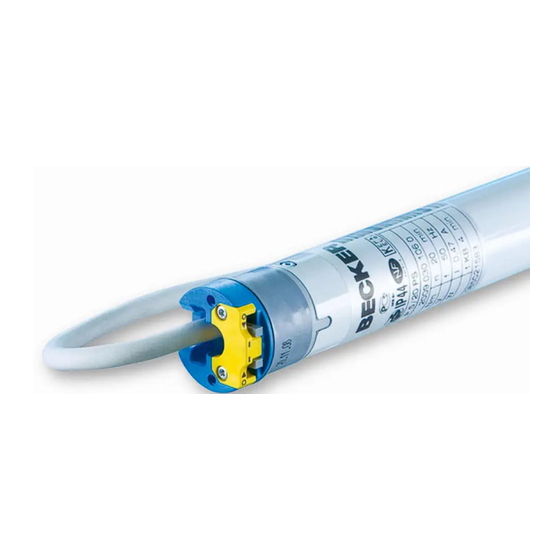

P3/30PSF - P9/16PSF
Montage- und Betriebsanleitung
de
Sonnenschutzantriebe
mit integriertem Funkempfänger
Wichtige Informationen für:
• den Monteur
• die Elektrofachkraft
• den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker P3/30PSF
Inhaltszusammenfassung für Becker P3/30PSF
- Seite 1 P3/30PSF - P9/16PSF Montage- und Betriebsanleitung Sonnenschutzantriebe mit integriertem Funkempfänger Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Inhaltsverzeichnis Allgemeines ................................2 Gewährleistung ................................3 Sicherheitshinweise ..............................3 Bestimmungsgemäße Verwendung ..........................5 Montage und Inbetriebnahme ............................5 Positionierung der Endlagen ............................8 Technische Daten ..............................13 Was tun, wenn...? ..............................13 Konformitätserklärung ............................... 14 Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Sonnenschutzanwendungen (für den Einsatz im Rollladen die Typen P5/16PRF+ bis R40/17C PRF+ einsetzen) -
Seite 3: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 4 Montage- und Betriebsanleitung Wichtige Sicherheitshinweise für die Montage und Inbetriebnahme Vorsicht! Nichtbeachten kann zu ernsthaften Verletzungen führen. • Die Sicherheitshinweise der EN 60335-2-97 sind zu beachten. Bitte berücksichtigen Sie, dass diese Sicherheitshinweise keine abschließende Aufzählung darstellen, da diese Norm nicht alle Gefahrenquellen be- rücksichtigen kann. So kann z. B. die Konstruktion des angetriebenen Produktes die Wirkungsweise des An- triebs in der Einbausituation oder die Anbringung des Endproduktes im Verkehrsraum des Endanwenders vom Antriebhersteller nicht berücksichtigt werden. Bei Fragen und Unsicherheiten in Bezug auf die in der Norm enthaltenen Sicherheitshinweise wenden Sie sich bitte an den Hersteller des jeweiligen Teil- oder Endproduktes. • Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstallationen und der übrigen Anlage selbst, dürfen nur von Fachpersonal, insbesondere Elektro-Fachpersonal durchgeführt werden. • Beim Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile, z. B. Netzteil, unter gefährlicher elektrischer Spannung. Bei unqualifiziertem Eingreifen oder Nichtbeachtung der Warnhin- weise können Körperverletzungen oder Sachschäden entstehen. • Vorsicht bei Berührung des Rohrantriebes, da sich dieser technologiebedingt während des Betriebes erwärmt. • Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen. • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die vom Antriebshersteller freigegeben sind. • Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefährden Sie Ihre und die Sicherheit Dritter, sodass die Verwendung von nicht freigegebenen Fremdprodukten oder nicht mit uns abgestimmten und nicht durch uns freigegebene Veränderungen unzulässig ist. Für hierdurch entstandene...
-
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Rohrantriebe P3/30PSF bis P9/16PSF sind ausschließlich für den Betrieb von Markisen, Screens und Wintergartenbe- schat tungen vorgesehen. Der Einsatz in gekoppelten Anlagen ist nur möglich, wenn alle Teilanlagen exakt synchron laufen und zum selben Zeitpunkt die obere Endlage erreichen. - Seite 6 Montage- und Betriebsanleitung 4) Bei Rundwellen: Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des Laufringes mit in die Welle geschoben werden kann. Der Nocken des Lauf- ringes darf zur Welle kein Spiel haben (Abb. 4). Bei Laufringen ohne Mitnah- menocken muss die Wickelwelle mit dem Laufring durch eine Blechschraube 4,8 x 10 mm verbunden werden.
-
Seite 7: Überprüfung Der Drehrichtungszuordnung
Aktion Reaktion 1) Rohrantrieb anschließen Schließen Sie den Rohrantrieb an die Spannungsversorgung an. 2) Rohrantrieb in Lernbereitschaft bringen 1) +2a) 2a) Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Span- nung Netzanschluss Antriebskabel Jetzt schalten Sie die Spannung ein. Der Rohrantrieb geht für 3 Minuten in Lern- bereitschaft blau blau Hinweis Wenn mehrere Rohrantriebe parallel geschaltet werden sollen, schwarz schwarz haben Sie die Möglichkeit einen Rohrantrieb aus der Lernbe- braun reitschaft zu bringen, indem Sie den Funkschalter nach Ein- schalten der Spannung in die äussere Position schieben. Falls... -
Seite 8: Positionierung Der Endlagen
Montage- und Betriebsanleitung Positionierung der Endlagen 5) Es gibt 2 Möglichkeiten der Endlageneinstellung: a) Punkt ausgefahren zu Punkt eingefahren ohne Anschlag b) Punkt ausgefahren zu Anschlag eingefahren Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest einge- stellt, nachdem diese 3 mal angefahren wurde. Hinweis Das Einstellen der Endlagen kann nur über den Mastersender erfolgen. Die Drehrichtungszuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlageneinstellung in Selbsthaltung. Die Ausfahr-Endla-... -
Seite 9: Verändern Der Eingestellten Endlagen Hinweis
Aktion Reaktion 6) Verändern der eingestellten Endlagen Hinweis Das Verändern der eingestellten Endlagen kann nur über den Mastersender erfolgen. 6a) Verkürzen des Fahrbereiches (die gewünschte Endlage befindet sich innerhalb des möglichen Fahrbereiches) Fahren Sie die gewünschte neue End- lage an. Drücken Sie nun zuerst die Einlerntas- Die Quittierung erfolgt durch ein te und innerhalb 3 Sekunden zusätz- „Klack“... -
Seite 10: Zwischenposition I In Ausfahr-Richtung Hinweis
Montage- und Betriebsanleitung Aktion Reaktion 7b) Beide Endlagen löschen Fahren Sie den Behang zwischen die Endlagen. Drücken Sie nun zuerst die Einlern- Die Quittierung erfolgt durch ein taste und innerhalb 3 Sekunden zu- „Klack - Klack“ des Rohrantriebes. sätzlich die STOPP-Taste und halten Die Endlagen wurden gelöscht. -
Seite 11: Zwischenposition Ii In Einfahr-Richtung Hinweis
Aktion Reaktion 9) Zwischenposition II in Einfahr-Richtung Hinweis Mit dieser Funktion können Sie den Behang aus der Ausfahr- Endlage in die Zwischenposition II fahren. Vor dem Einstellen der Zwischenposition II müssen beide Endlagen eingestellt sein. 9a) Einstellen der Zwischenposition II Fahren Sie den Behang in die ge- wünschte Zwischenposition II. Drücken Sie nun zuerst die STOPP- Die Quittierung erfolgt durch ein Taste und innerhalb 3 Sekunden zu-... -
Seite 12: Master Überschreiben
Montage- und Betriebsanleitung Aktion Reaktion 11) Sender löschen 11a) 11a) Sender einzeln löschen Hinweis Der unter 3) eingelernte Mastersender kann nicht gelöscht wer- den. Er kann nur überschrieben werden (siehe Punkt 12). Drücken Sie die Einlerntaste am Mas- Die Quittierung erfolgt durch ein tersender für 3 Sekunden. „Klack“ des Rohrantriebes. Klack Jetzt drücken Sie die Einlerntaste des Die Quittierung erfolgt durch ein zu löschenden Senders für 3 Sekun- „Klack“... -
Seite 13: Technische Daten
Die Quittierung erfolgt durch ein neuen Mastersenders für 10 Sekun- „Klack - Klack“ des Rohrantriebes. den. Der neue Mastersender wurde einge- Klack-Klack lernt und der alte Mastersender wurde gelöscht. Technische Daten P3/30PSF P5/20PSF P5/30PSF P9/16PSF Nennmoment (Nm) Abtriebsdrehzahl (min Endschalterbereich 64 Umdrehungen Anschlussspannung... -
Seite 14: Konformitätserklärung
Montage- und Betriebsanleitung Konformitätserklärung...
