BATTERY OPERATED HYDRAULIC CRIMPING TOOL
OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE
HYDRAULISCHES AKKU-PRESSWERKZEUG
HERRAMIENTA HIDRAULICA DE COMPRESIÓN A BATERíA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B35-50MD
B35-50MDA
B35-50MDE
B35-50MDT
OPERATION AND MAINTENANCE MANUAL
NOTICE D'UTILISATION ET ENTRETIEN
MANUAL DE USO Y MANTENIMIENTO
MANUALE D'USO E MANUTENZIONE
1
Certified Environmental
Management System
BEDIENUNGSANLEITUNG
Certified Occupational
Health & Safety
Management System
14 M 110
14 M 110
ENGLISH
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
Inhaltsverzeichnis
Verwandte Anleitungen für Cembre B35-50MD
Inhaltszusammenfassung für Cembre B35-50MD
- Seite 2 – Non buttare le batterie fuori uso nei cestini della spazzatura o luoghi simili. - Tool type - Force - Outil type - Force - Werkzeug Typ - Kraft FORCE B35-50MD 35 kN TYPE Made in Italy - Herramienta tipo - Fuerza - Tipo di utensile - Forza...
- Seite 3 FIG. 1 BILD 1 24 - 27 LOWER AND UPPER DIE SUPPORT PORTE MATRICE INFÉRIEUR ET SUPÉRIEUR UNTERER UND OBERER PRESSEINSATZHALTER SOPORTE MATRIZ INFERIOR Y SUPERIOR SUPPORTO MATRICE INFERIORE E SUPERIORE HEAD ROTATES 180° TETE ROTATIVE A 180° UM 180° DREHBARER KOPF PRESSURE RELEASE BUTTON CABEZA GIRATORIA 180°...
-
Seite 12: Hydraulisches Akku-Presswerkzeug

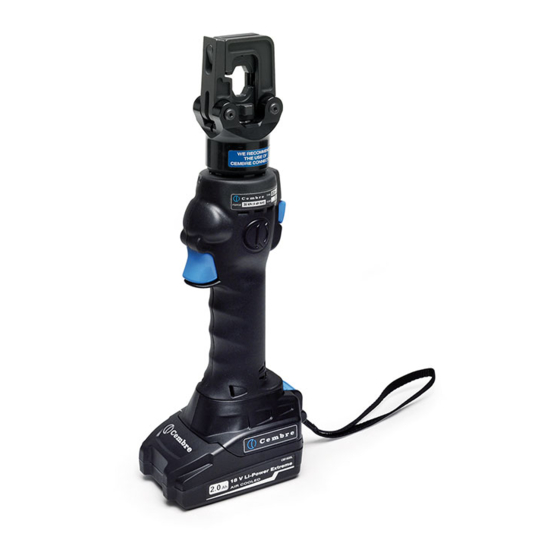

DEUTSCH HYDRAULISCHES AKKU-PRESSWERKZEUG 1. ALLGEMEINE EIGENSCHAFTEN B35-50MD B35-50MDE B35-50MDT B35-50MDA WERKZEUG TYP: Geeignet zum Verpressen von Verbindern und Kabelschuhen Anwendungsbereich: bis zu einem Querschnitt von max. 150 mm (300 MCM) 35 (4) Preßkraft kN (sh ton): 390 (5,600) Arbeitsdruck bar (psi): 387 x 133 x 81 (15.2 x 5.2 x 3.2) -
Seite 13: Bedienungshinweise
DEUTSCH 2. BEDIENUNGSHINWEISE 2.1) Vorbereitung ( siehe Bild 1, 2) Wenn das Werkzeug in Ruhestellung ist, sind folgende Schritte notwendig: – Passenden Presseinsatz auswählen. – Öffnen Sie den Kopf der Akkupresse am Haken (25) und der obere Presseinsatzhalter (24) kann weit geöff net werden. –... - Seite 14 DEUTSCH 2.4) Öff nen der Presseinsätze Drücken Sie kräftig den Druckablassknopf (9), die Presseinsätze geben den Verbinder frei. 2.5) Drehbewegung des Kopfes Das Werkzeug ist mit einem Kopf ausgerüstet, der um 180° drehbar ist und somit ein komfortables Arbeiten ermöglicht. Der Kopf sollte keinesfalls in eine andere Position gedreht werden, während die Akkupresse unter Druck steht.
-
Seite 15: Wartung
Die Kunststoff kassette Typ VAL P22 hat folgende Abmessungen: 465x315x135 mm (18.3x12.4x5.3 in.) und ein Gewicht von 1,5 kg (3,3 lbs), geeignet zum Lagern von Werkzeug, Zubehör und Presseinsätzen. 5. EINSCHICKEN AN Cembre ZUR ÜBERPRÜFUNG Sollten an dem Gerät Fehler auftreten, wenden Sie sich bitte an unsere Gebietsvertretung, die Sie gerne beraten und Ihnen alle nötigen Informationen zum Einsenden des Gerätes an unseren... - Seite 24 FIG. 4 BILD 4 FIG. 5 BILD 5...
- Seite 25 SPARE PARTS LIST PIECES DETACHEES ERSATZTEILLISTE LISTA DE PIEZAS DE REPUESTO LISTA DEI RICAMBI B35-50MD B35-50MDA B35-50MDE B35-50MDT...
- Seite 26 English ------------------------------------------------------------------------------------------------------------------------------------ When ordering spare parts always specify the following: - code number of item - name of item - type of tool - serial number of tool Français ------------------------------------------------------------------------------------------------------------------------------------ Lors de la commande de pièces détachées,veuillez indiquer toujours les éléments suivants: - numéro de code article de la pièce - désignation de la pièce - type de l'outil...
- Seite 27 The guarantee is void if parts used are not Cembre original spares. La garantie perd tout eff et en cas d’emploi de piéces détachées diff érentes des pièces d’origine Cembre. Die Garantie verfällt, wenn nicht Originalteile aus dem Hause Cembre in das Gerät eingebaut werden.
- Seite 28 See TABLE 2 Voir TABLEAU 2 siehe TABELLE 2 Ver TABLA 2 Vedere TAVOLA 2 TABLE 1 - TABLEAU 1 TABELLE 1 - TABLA 1 - TAVOLA 1...
- Seite 30 TABLE 2 - TABLEAU 2 - TABELLE 2 - TABLA 2 - TAVOLA 2 (ITEM 10) Code N° Item DESCRIPTION / DESIGNATION / BESCHREIBUNG / N° code Pièce Q.tè Teil Menge Art.-Nr. DESCRIPCION / DESCRIZIONE Elemento C.dad N° código Componente Q.tà...
- Seite 31 Item Code N° DESCRIPTION / DESIGNATION / BESCHREIBUNG / N° code Pièce Q.tè Art.-Nr. Teil Menge DESCRIPCION / DESCRIZIONE Elemento C.dad N° código Componente Q.tà N° ,codice 6520232 300 19 SPRING / RESSORT / FEDER / MUELLE / MOLLA PUMPING RAM / PISTON DE POMPAGE / PUMPKOLBEN / PISTON BOMBEO / PISTONE 6620378 300 21 POMPANTE...
- Seite 32 TIGHTENING TORQUE COUPLE DE SERRAGE DREHMOMENT PAR DE TORSION COPPIA DI SERRAGGIO 8 Nm (5.9 lbf ft)
- Seite 33 TABLE 2 - TABLEAU 2 - TABELLE 2 - TABLA 2 - TAVOLA 2...
-
