5. Version 2:
Montage: Zuerst den unteren und dann den
oberen Riemen aufziehen.

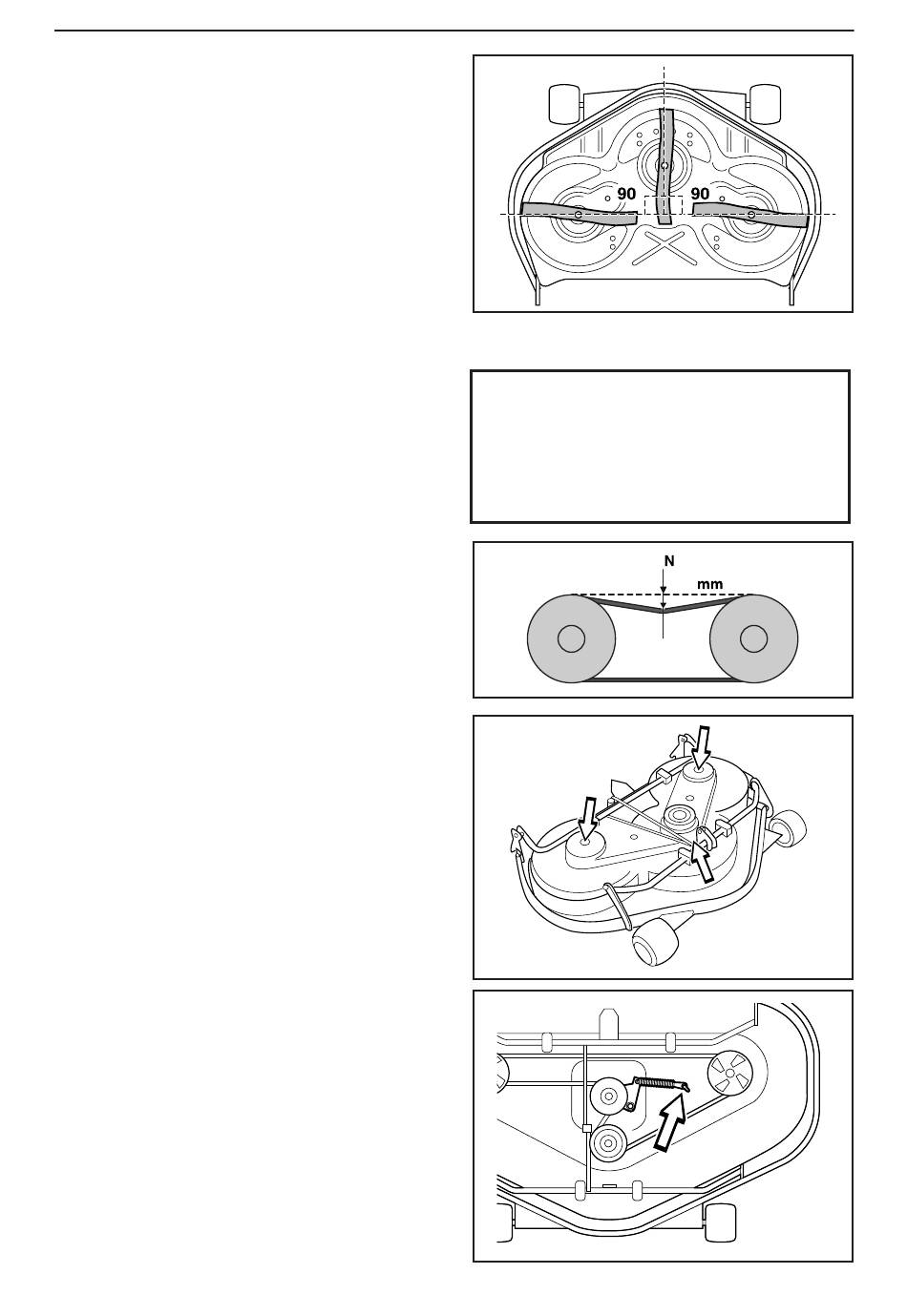

Überprüfen, ob die Messer gemäß Abb. im
Winkel von 90° zueinander liegen. Falls nicht,
müssen die Riemen anders eingestellt werden.
Wenn das Messerlager lose sitzt, kann der
Riemen über den nächsten Zahn gezogen
werden.
Die Muttern nur so fest anziehen, daß die Lager
zwar am Mähgehäuse anliegen, aber doch
verschoben werden können.
Die Riemen spannen, dazu die exzentrische
Spannvorrichtung auf der Oberseite des
Mähgehäuses nach innen drehen. Mutter
festziehen.
Sämtliche Muttern der Messerlager festziehen.
6. Version 2:
Wenn sich der Riemen bei einer Kraft (p) = 10
N um (d) = 7 mm nach bewegt, ist die
Riemenspannung korrekt.
7. Version 1 und 2:
Die Schutzhaube über die Riemen montieren und
die Parallelstrebe befestigen.
Riemenwechsel am BioClip 90
BioClip 90 wird von einem Zahnriemen angetrie-
ben, der die Rotation der Messer synchronisiert.
Der Riemen befindet sich unter dem Gehäuse des
Mähaggregates.
Beim Austausch des Riemens am BioClip 90 ist die
vorstehende Beschreibung, Punkt 1-7 für Version
2, zu befolgen.
Achtung! BioClip 90 hat nur 1 Riemen.
Riemenspannung (d) = 8 mm, (p) = 7 N.
Riemenwechsel am Mähaggregat mit Seiten-
oder Heckauswurf
Bei Mähaggregaten mit Seiten- oder Heckauswurf
werden die Messer von einem Keilriemen angetrie-
ben. Der Keilriemen wird wie folgt gewechselt:
1. Mähaggregat demontieren, siehe Seite 31.
2. Den Bolzen der Parallelstrebe und die beiden
Schrauben am Gehäuse herausdrehen. Das
Aggregatgehäuse abheben.
3. Spannfeder des Keilriemens abnehmen und
Riemen abziehen.
Beim Einbauen des neuen Riemens in
umgekehrter Reihenfolge vorgehen.
BioClip 103
WICHTIGE INFORMATION!
Bei einem BioClip-Aggregat müssen die
Messer stets im Winkel von 90° zueinan-
der liegen. Sonst können sie aneinander-
treffen und das Mähaggregat ernsthaft
beschädigen.
(p)
Reparaturanweisungen
(d)
