2.3 Technische Daten und Hinweise
• Belastungsklasse A 15:
Einbau in Verkehrsflächen, die ausschließlich von Fußgän-
gern und Radfahrern benutzt werden. Ggf. das überstehen-
de Aufsatzstück mit dem Bodenbelag einrütteln.
• Belastungsklasse B 125:
Einbau in Gehwege, Fußgängerbereiche, sowie PKW-Park-
flächen und PKW-Parkdecks.
• Belastungsklasse D 400:
Bei Einbau in Fahrbahnen von Straßen, LKW-Parkflächen
und vergleichbar befestigten Verkehrsflächen muss eine
armierte Trageplatte (Lastverteilplatte) um das Aufsatzstück
betoniert werden. Ein für die spezifischen Dimensionen aus-
gearbeiteter Bewehrungsplan ist auf Anfrage erhältlich.
• Drückendes Grundwasser:
Fettabscheider kann in drückendes Grundwasser bis 500 mm
über Behältersohle verbaut werden.
• Anlagenvarianten:
Die Fettabscheideanlage EasyClean ground Standard ist
überall dort geeignet, wo
- die Geruchsbelästigung während der Entsorgung keine
Rolle spielt,
- das Einbringen der Saugleitung vom Entsorgungsfahr-
zeug kein Problem darstellt.
Die Fettabscheideanlage EasyClean ground Direct ist über-
all dort geeignet, wo
- über eine Entsorgungsleitung, z. B. eine Storz-B Kupp-
lung, angeschlossen werden soll,
- eine räumliche Trennung des Entsorgungsvorgangs
gewünscht wird.

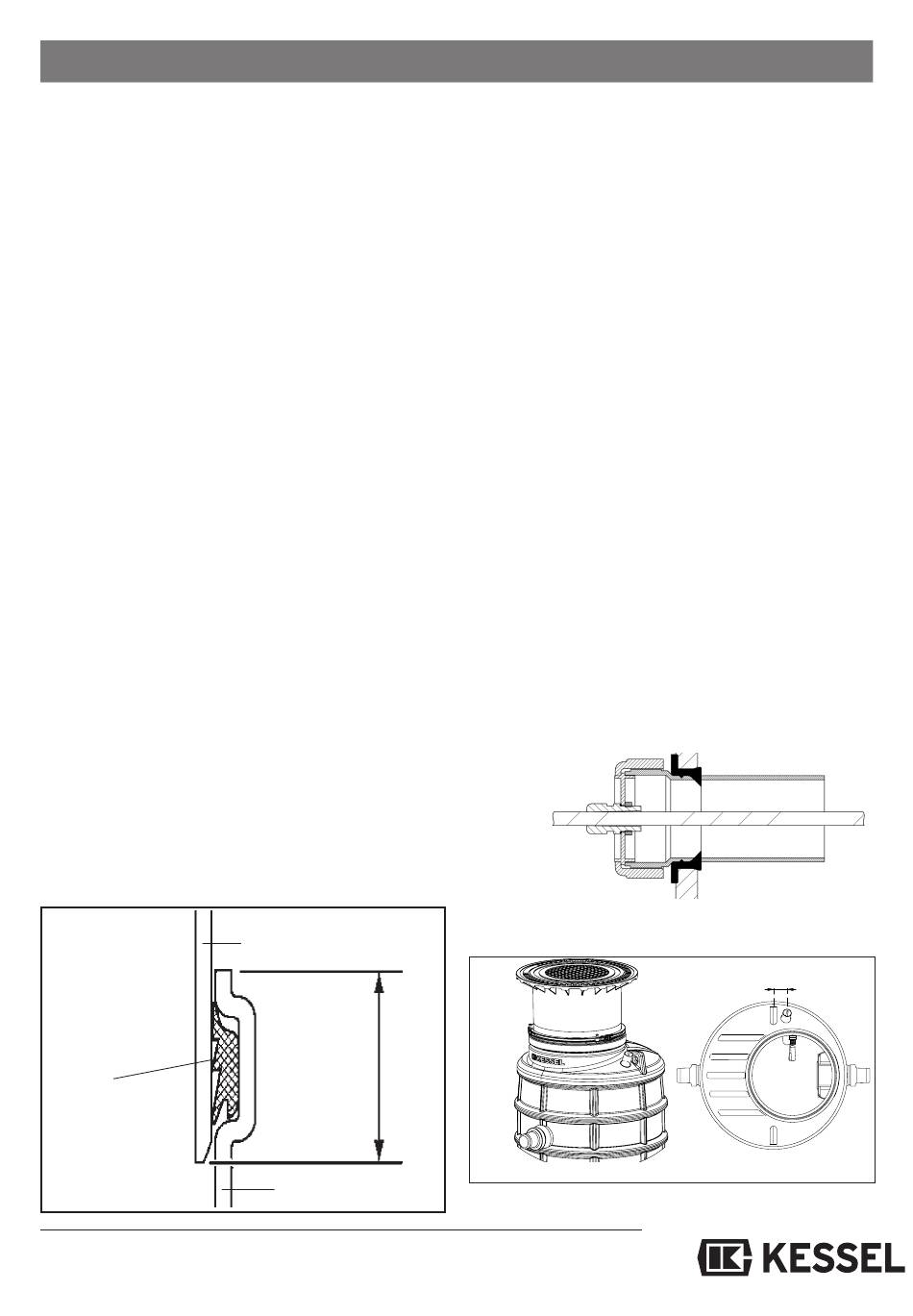

Lippendichtung
DN 600
Einbau
teleskopisches
Aufsatzstück
Mindesteinsteck-
tiefe 100 mm
Behälterdom
5
• Be- und Entlüftung:
Entsprechend der DIN EN 1825-2 müssen Fettabscheide-
anlagen, sowie deren Zu- und Auslaufleitungen, aus-
reichend be- und entlüftet werden. Somit ist die Zulauf-
leitung als Lüftungsleitung bis über das Dach zu führen. Alle
Anschlussleitungen von mehr als 5 m Länge sind gesondert
zu entlüften. Ist die Zulaufleitung länger als 10 m und keine
gesondert entlüftete Anschlussleitung vorhanden, so ist die
Zulaufleitung in Abscheidernähe mit einer zusätzlichen Lüf-
tungsleitung zu versehen.
2.4 Montage SonicControl
Im Zuge der Erdarbeiten ist ein PE-HD-Leerrohr DN 40
(DA 50 mm) zu verlegen. Dieses ist an die vormontier-
te Kabeldurchführung (Abbildungen unten) anzuschlie-
ßen. Die Verbindungsstrecke zwischen Abscheider und
Schaltgerät ist möglichst kurz zu halten. Unnötige Rich-
tungsänderungen, insbesondere solche mit Abwinkelun-
gen über 45°, sind zu vermeiden. Das Kabelleerrohr soll-
te ein stetiges Gefälle zum Abscheider aufweisen. Kon-
denswasserbildung innerhalb des Kabelleerohres kann
durch einen luftdichten Abschluss des Leerrohres auf
Seiten des Schaltgeräts minimiert werden. Für eventuelle
nachträgliche Kabelverlegungen ist ein Kabeldurchzugs-
draht eingelegt. Beim Einziehen des Kabels in das Kabel-
leerrohr zum Schaltgerät muss die Kabelverschraubung
am Leerrohrverschluss fest angezogen werden.
Anschließend ist die Überwurfmutter auf dem Rohrende
zu fixieren.
100
Abb. zeigt EasyClean Standard NS 1-4
100
