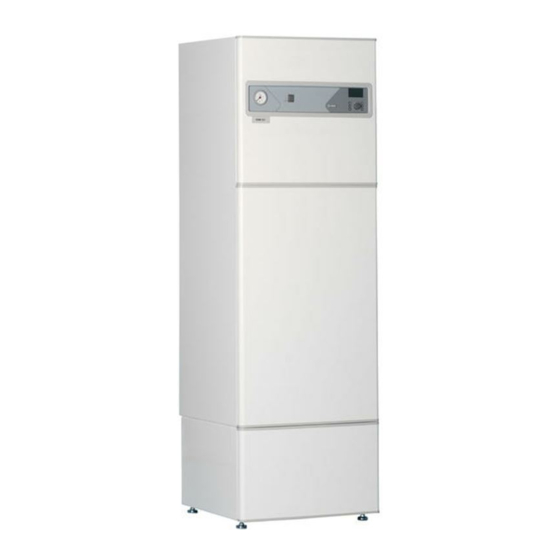

Nibe VVM 300 Montage- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Wärmepumpen
  5. VVM 300
  6. Montage- und wartungsanleitung

Nibe VVM 300 Montage- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für VVM 300:
Inhaltsverzeichnis

Werbung

Quicklinks

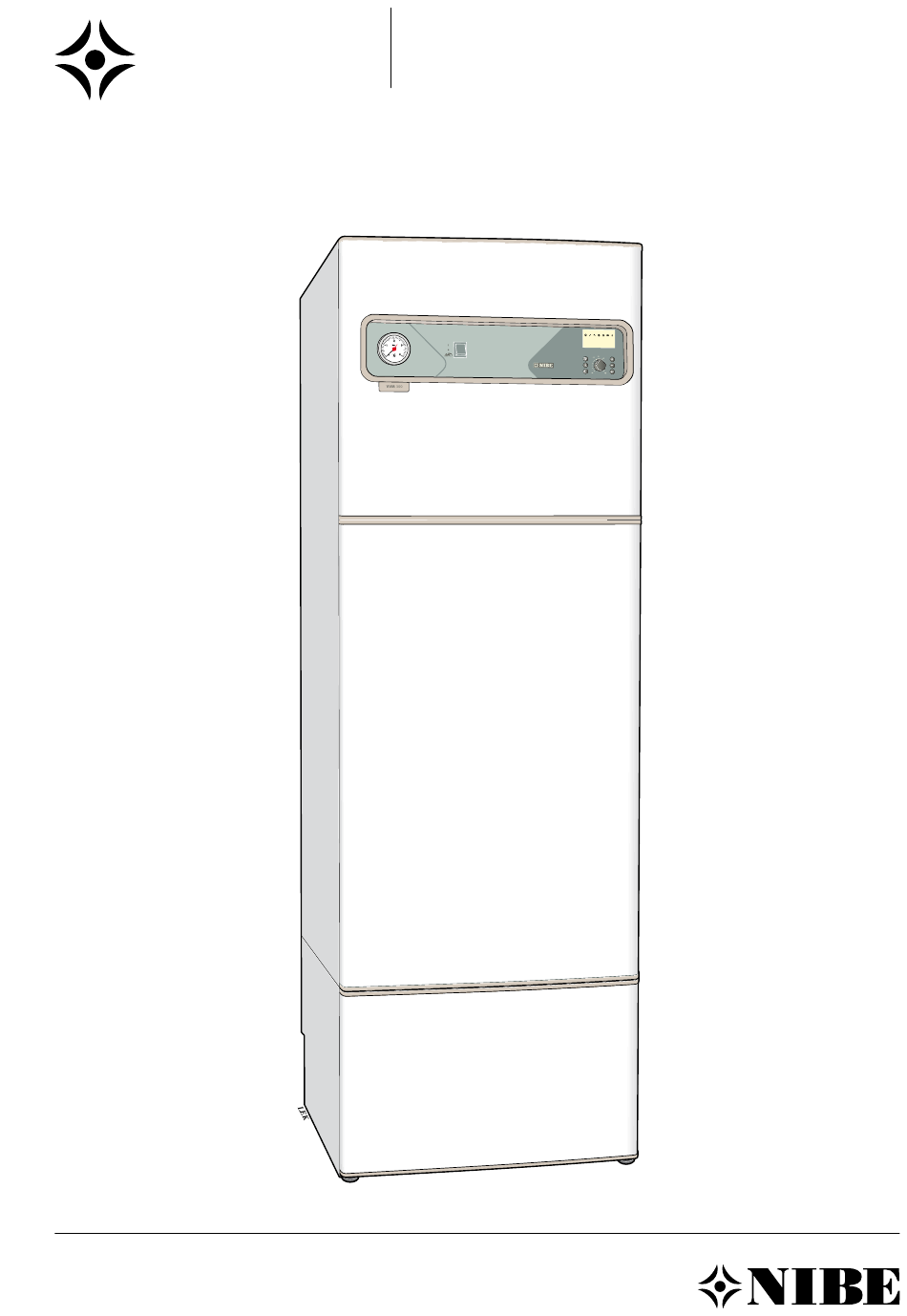

MOS DE 0726-4
MONTAGE- UND WARTUNGSANLEITUNG
NIBE VVM 300
NIBE VVM 300
511812

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe VVM 300

Inhaltszusammenfassung für Nibe VVM 300

  • Seite 1 MOS DE 0726-4 MONTAGE- UND WARTUNGSANLEITUNG NIBE VVM 300 NIBE VVM 300 511812...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Bedienungsanleitung Warmwasserbereiter entleeren ______________________ 16 Rohranschluss zwischen VVM 300 und FIGHTER 2020 __ 17 Allgemeines Anschluss Funktionsprinzip __________________________________ 3 Allgemeines _____________________________________ 18 Systemprinzip _____________________________________ 3 VVM 300 verbunden mit FIGHTER 2020 _____________ 18 Abkürzungen _____________________________________ 3 Elektrischer Anschluss Bedienkonsole...

  • Seite 4: Allgemeines

    Allgemeines Um das Warmwassermodul NIBE VVM 300 so effizient wie möglich nutzen zu kön- nen, lesen Sie die vorliegende Montage- und Wartungsanleitung. VVM 300 versorgt das Haus mit Warmwasser und Wärme. Außerdem sorgt die Einheit für eine optimale Steuerung von FIGHTER 2020.

  • Seite 5: Bedienungsanleitung Allgemeines

    Diese Temperatur wird von der jeweils herrschenden Vorlauffühler Außentemperatur sowie der gewählten Grundeinstellung der Heizungsparameter bestimmt. Rücklauffühler VVM 300 ist für den direkten Anschluss und die direkte Regeleinheit Kommunikation mit FIGHTER 2020 ausgelegt. Es ste- Schmutzfilter hen die Anschlussgrößen 8 kW und 10 kW zur Auswahl.

  • Seite 6: Bedienkonsole

    Mit Strichen wird angegeben, welche Hål 66x36 Leistungsstufen momentan aktiv sind. 3 kW Zusatzleistung aktiv. b a r II 4,5 kW Zusatzleistung aktiv. 95,0 III 6 kW Zusatzleistung aktiv. t hål Ø10,5 Urstansning 95,0 NIBE VVM 300 Hål 66x36 7 mm bred,...

  • Seite 7: Heizkurvenverschiebung

    Menüstruktur (vor) oder erhöhen den Wert für ei- Folgende Betriebsstufen stehen zur Verfügung: nen gewählten Parameter. I II I II Automodus: VVM 300 wählt die Betriebsstufe mit Mit der Minus-Taste bewegen Sie sich innerhalb Rücksicht auf die Außentemperatur automatisch I II I II der Menüstruktur (zurück) oder verringern den Wert...

  • Seite 8: Raumtemperatur

    5 0 . 0 C Fußbodenheizung ”gebremst” werden. Es empfiehlt sich daher, die Thermostate entsprechend zu öffnen. V a r m v a t t e n t e m p e r a t u r 13.43 NIBE VVM 300...

  • Seite 9: Ausgangswerte Der Heizautomatik

    Lienz 10 (5) Klagenfurt 11 (5) ** Fußbodenheizungen können sehr unterschiedlich di- mensioniert sein. Im 2. und 3. Beispiel wird ein System berücksichtigt, in dem die Vorlauftemperatur am käl- testen Tage 35 - 40 °C sein muss. NIBE VVM 300...

  • Seite 10: Einstellung Gemäß Diagramm

    Bedienungsanleitung Raumtemperatur Einstellung gemäß Diagramm Heizkurvenverschiebung -2 VVM 300 arbeitet mit einer außentemperaturgesteuerten HEIZKURVE Heizungsregelung. Dabei wird die Vorlauftemperatur im VÄRMEKURVA Verhältnis zur aktuellen Außentemperatur geregelt. °C 15 14 13 12 Im Diagramm wird von der Normaußentemperatur VÄRMEKURVA des Aufstellungsorts sowie der dimensionierenden °C...

  • Seite 11: Wartungsroutinen

    Gammalt Gammalt Der normale Betriebsdruck bei geschlossenem Heizsystem VVM 300 ist mit zwei Sicherheitsventilen versehen: für liegt zwischen 0,5 und 1,5 Bar. Überprüfen Sie dies am Heizsystem und Warmwasserbereiter. Manometer (42). Das Sicherheitsventil (52) für das Heizsystem sollte völlig dicht schließen, während das Sicherheitsventil (47) für...

  • Seite 12: Warmwasser Mit Niedriger Temperatur Oder Nicht Vorhanden

    Falsch eingestellte Werte an der Wärmeautomatik. ■ Wenn sich die Betriebsstörungen nicht mithilfe der oben genannten Maßnahmen beheben lassen, wenden Sie sich an den Service. Falls erforderlich, ist der Betriebsschalter in die Stellung ” ” zu bringen. Siehe Abschnitt „Betriebsstufe ”. NIBE VVM 300...

  • Seite 13: Alarm/Alarmausgänge

    Dies wird in Kanal S1 für FIGHTER 2020 als 05 angezeigt. Die Meldung erlischt, sobald der Fehler behoben und FIGHTER 2020 neu gestartet wurde. VVM 300 wechselt in Die Meldung erlischt, sobald der Pressostat zurückgesetzt den reduzierten Elektrokesselbetrieb*.
  • Seite 14 Transport von VVM 300 kann der Temperaturbegrenzer Die Meldung erlischt, sobald der Fehler behoben und ausgelöst haben. Hinweise zum Reset entnehmen Sie dem FIGHTER 2020 neu gestartet wurde. VVM 300 wechselt in Abschnitt „Elektrischer Anschluss – Temperaturbegrenzer den reduzierten Elektrokesselbetrieb*.

  • Seite 15: Temperaturbegrenzer Zurücksetzen

    ■ drehen Sie den Pumpenmotor. Bringen Sie die Entlüftungsschraube wieder an. ■ Starten Sie VVM 300 und kontrollieren Sie, ob die ■ Umwälzpumpe funktioniert. In vielen Fällen kann es einfacher sein, die Umwälzpumpe bei eingeschaltetem VVM 300 zu starten, wenn sich der Betriebsschalter (8) in der Stellung ”1”...

  • Seite 16: Installation

    Allgemeine Hinweise für den Installateur Transport und Lagerung Elektrokesselbetrieb VVM 300 muss trocken und aufrecht stehend transportiert Hier kann VVM 300 in einen Elektrokesselbetrieb versetzt und gelagert werden. Beim Hereintragen von VVM 300 werden. Dabei ist die Wärmepumpe blockiert. Alle an- b a r in ein Gebäude kann das Gerät jedoch vorsichtig auf die...

  • Seite 17: Rohranschluss

    Das Gesamtvolumen beträgt 280 l, wovon 125 l auf den Warmwasserbereiter und 155 l auf den Doppelmantelbereich entfallen. Das Druckgefäß in VVM 300 ist für maximal 9,0 Bar (0,9 MPa) im Bereiter sowie 2,5 Bar (0,25 MPa) im Doppelmantelbereich ausgelegt.

  • Seite 18: Heizsystem Entleeren

    Sicherheitsausrüstung gemäß den geltenden Normen zu montieren. VVM 300 verbunden mit FIGHTER 2020 SÄV FIGHTER 2020 VVM 300 VVM 300 steuert FIGHTER 2020 und arbeitet mit flie- Abkürzungen ßender Kondensation zum Heizsystem. Absperrventil Wenn FIGHTER 2020 nicht den gesamten Heizbedarf de- Vorlauffühler cken kann, wird zusätzliche Wärme von VVM 300 zuge-...

  • Seite 19: Rohranschluss Zwischen Vvm 300 Und Fighter 2020

    (75), dem Ladeanschluss von FIGHTER 2020 an VVM 300, verbunden. Der Wärmeträgereingang für FIGHTER 2020 (VB-in) wird mit (76), dem Ladeanschluss für FIGHTER 2020 an VVM 300, verbunden. Verbinden Sie die erforderliche Sicherheitsausrüstung zwischen FIGHTER 2020 und VVM 300, siehe Abschnitt zum Dold! Anschluss.

  • Seite 20: Heizsystem Entleeren

    Überlaufbehälter (99) abgeleitet werden. Öffnen Sie das Sicherheitsventil (47). ■ Sorgen Sie für eine Belüftung, indem Sie einen ■ Warmwasserhahn öffnen. Ist dies nicht ausrei- chend, lösen Sie die Rohrkupplung (74) auf der Warmwasserseite und ziehen Sie das Rohr heraus. NIBE VVM 300...

  • Seite 21: Elektrischer Anschluss Elektroinstallation

    Installation Elektrischer Anschluss Elektrischer Anschluss Elektroinstallation VVM 300 muss über einen allpoligen Betriebsschalter mit mindestens 3 mm Schaltkontaktabstand installiert wer- den. Die weitere elektrische Ausrüstung mit Ausnahme von Außenfühler und Stromsensoren ist im Lieferzustand angeschlossen. Vor dem Isolationstest des Gebäudes muss der Elektrokessel vom Stromnetz getrennt werden.

  • Seite 22: Modularkabel Zwischen Vvm 300 Und Fighter 2020

    Wartungsanleitung. Das Modularkabel in FIGHTER 2020 ist von hinten durch die Kabeldurchführungen an der linken Seite (von der Rückseite aus gesehen) der Wärmepumpe zu verlegen. Das Modularkabel in VVM 300 ist durch das Wärmepumpenrohr (Ø 25) nach links unten zur linken Vorderseite zu verlegen.

  • Seite 23: Werkseitig Geschaltete Leistung

    Starkstromleitungen zu verlegen. Max. Heizkesseltemperatur Heizkesseltemperatur Potentiometerstellung Außenbereich, Norden oder Nordwesten VVM 300 Die Einstellung der einzelnen maximalen Heizkesseltemperaturen wird per Potentiometer (102) auf der EBV-Karte (2) vorgenommen. Die Einstellung kann in Menü 9.3.1 abgelesen werden. NIBE VVM 300...

  • Seite 24: Rundsteuerung/Tarif

    Schaltkasten Ein geschlossener Kontakt unterbricht die Stromleitung. Leistungswächter VVM 300 ist mit einem internen Leistungswächter ausge- stattet. Wenn dieser einen Überstrom an einer Phase feststellt, wird die Leistung der Heizpatrone gesenkt, bis die Heizpatrone bei einer niedrigeren Belastung wieder aktiviert werden Zu VVM 300 kann.

  • Seite 25: Externe Anschlüsse

    Anschluss zur Änderung der Raumtemperatur Zur Änderung der Vorlauftemperatur und damit der Raumtemperatur (z.B. Raumthermostat oder Schaltuhr) kann eine externe Anschlussfunktion mit VVM 300 ver- bunden werden. Der Anschluss muss potenzialfrei sein. Er wird mit Anschluss ”3” und ”4” an der Klemme der Leistungswächterkarte (2) verbunden.

  • Seite 26: Inbetriebnahme Und Einstellung

    Rohr vom Behälter bzw. Doppelmantel entfernt wer- den. Demzufolge ist das System nicht zwangsläufig entlüf- tet, obwohl beim ersten Öffnen des Sicherheitsventils (52) Wasser austritt. Entlüften Sie VVM 300 über das Sicherheitsventil (52) ■ sowie das restliche Heizsystem über die jeweiligen Entlüftungsventile.

  • Seite 27: Inbetriebnahme Von Fighter 2020 Und Vvm 300

    Inbetriebnahme und Einstellung Inbetriebnahme von FIGHTER 2020 und VVM Inbetriebnahme von VVM 300 ohne FIGHTER 2020 Stellen Sie den Betriebsschalter für VVM 300 ein und FIGHTER 2020 kontrollieren Sie, ob der Sicherungsautomat einge- Befolgen Sie die Anweisungen in der Montage- schaltet ist.

  • Seite 28: Steuerung

    Sie die Taste links unten betäti- gen. Mithilfe der Eingabetaste wählen Sie Untermenüs aus, um Parameteränderungen zu ermöglichen. Diese Taste wird ebenfalls zum Bestätigen von Parameteränderungen verwendet. Wenn die Menünummer auf 0 endet, ist ein Untermenü verfügbar. NIBE VVM 300...

  • Seite 29: Parameter Ändern

    Drücken Sie die Eingabetaste, um zu Menü 8.1.0 zu- ■ rückzukehren. Drücken Sie dreimal die Plus-Taste, um Menü 8.4 auf- ■ zurufen. Drücken Sie die Eingabetaste, um zu Menü 8.0 zurück- ■ zukehren. Drücken Sie mehrmals Plus- oder Minus-Taste, bis ■ Menü 1.0 angezeigt wird. NIBE VVM 300...
  • Seite 30 Normal – für den Benutzer der Anlage. Erweitert – zeigt alle Menüs mit Ausnahme der Servicemenüs. Service – zeigt alle Menüs. Wird 30 min nach dem letzten Tastendruck zurückge- * Nur wenn Zubehör ESV 20 eingebaut und in Menü 9.3.3 setzt. aktiviert wurde. NIBE VVM 300...
  • Seite 31 Raumtemp. Sollwert Startanzahl Zurück auf 6.0 Betriebszeit Außenlufttemp. 5.10 Verdampfertemp. 5.11 Sauggastemperatur 5.12 Flüssigkeitstemp. 5.13 Heißgastemperatur 5.14 Rücklauftemperatur 5.15 Vor-/Rücklaufdiff. 5.16 Enteisung starten 5.17 Zurück auf 5.0 * Zubehör RG 10 erforderlich und in Menü 9.3.5 aktivie- ren. NIBE VVM 300...
  • Seite 32 Umwandlerwert Trafo Heizkreis 8.4.5 Zurück auf 8.4.0 7.5.4 8.3.7 Verschieb. Heizk. Zurück auf 8.3.0 8.5.0 8.5.1 Periodeneinstellung 7.5.5 Periodenzeit keine BW-bereitung 8.5.2 Zurück auf 8.0 Max-Zeit BW-Laden 7.5.6 keine Pool-heizung 8.5.3 Zurück auf 8.5.0 7.5.7 Zurück auf 7.5.0 NIBE VVM 300...
  • Seite 33 9.3.11.3 Zurück auf 9.3.0 VL-Temp. Periode 1 9.3.11.4 Zeitperiode 2 9.5.0 9.5.1 - 9.5.10 Alarmlog Alarmlog 01 – 10 9.3.11.5 VL-Temp. Periode 2 9.6.0 9.5.11 System Info Zurück auf 9.5.0 9.3.11.6 Zurück auf 9.3.11.0 Zurück auf 9.0 NIBE VVM 300...

  • Seite 34: Erläuterung Der Menüs

    Ablesungen und Einstellungen möglich. Hinweis: Diese Erweitert – zeigt alle Menüs mit Ausnahme Einstellungen dürfen nur von kompetenten Personen aus- der Servicemenüs. geführt werden. Service – zeigt alle Menüs. Wird 30 min nach dem letzten Tastendruck zurückge- * Zubehör erforderlich. setzt. NIBE VVM 300...
  • Seite 35 Werkseitig voreingestellt sind 14 Tage. Menü 1.5 Nächste XBW-Erhöhung Hier wird angezeigt, wann die nächste Erhöhung auf ”Extra-Warmwasser” erfolgt. Menü 1.6 BW-Betriebszeit Hier wird angezeigt, wie lange die Warmwasserbereitung gedauert hat (kumuliert). Menü 1.7 Zurück Kehrt zurück zu Menü 1.0. NIBE VVM 300...
  • Seite 36 Werkseitig voreingestellt ist 0. Menü 2.8 Gradminuten Der aktuelle Wert an Gradminuten. Sie können diesen Wert ändern, um z.B. den Start der Wärmeerzeugung zu beschleunigen. Einstellbereich: -700 bis 100. Menü 2.9 Zurück Kehrt zurück zu Menü 2.0. NIBE VVM 300...
  • Seite 37 Hier wird die aktuelle tatsächliche Rücklauftemperatur des Sie können einen Wert zwischen -10 und +10 einstellen. Heizsystems 2 angezeigt. Werkseitig voreingestellt ist 0. Menü 3.8 Zurück Kehrt zurück zu Menü 3.0. * Erfordert Zubehör und Aktivierung in Menü 9.3.3. NIBE VVM 300...

  • Seite 38: Außentemperatur

    Hier wird die verbleibende Zeit bis zum Verdichterstart in FIGHTER 2020 angezeigt. Menü 5.6 Startanzahl Hier wird die Gesamtanzahl der Starts mit Verdichter in FIGHTER 2020 angezeigt. Menü 5.8 Betriebszeit Hier wird die Gesamtverwendungszeit des Verdichters in FIGHTER 2020 angezeigt. NIBE VVM 300...
  • Seite 39 Die Differenz (∆T) aus Vor- und Rücklauf zur bzw. von der Wärmepumpe. Menü 5.16 Enteisung starten Manuelle Aktivierung des Enteisungsvorgangs in der Wärmepumpe. Menü 5.17 Zurück Kehrt zurück zu Menü 5.0. * Erfordert Zubehör und Aktivierung in Menü 9.3.5. NIBE VVM 300...
  • Seite 40 Kehrt zurück zu Menü 7.4.0. Menü 7.5.6 keine Pool-heizung Hier legen Sie fest, ob im Urlaubszeitraum die Poolerwärmung blockiert werden soll. Verfügbare Optionen: ”Ja” oder ”Nein”. Werkseitige Voreinstellung: ”Ja”. Menü 7.6 Zurück Kehrt zurück zu Menü 7.0. NIBE VVM 300...
  • Seite 41 Hier können Sie die mittlere Außentemperatur einstellen, bei der Umwälzpumpen und Heizpatrone blockiert werden. Der Wert kann zwischen 0 und 30°C eingestellt werden. Menü 8.4.1 Poolbetrieb Werkseitig voreingestellt sind 25°C. Hier können Sie einstellen, ob die Poolsteuerung ein- oder ausgeschaltet sein soll. NIBE VVM 300...
  • Seite 42 Werkseitig voreingestellt sind 30 min. Menü 8.5.3 Zurück Kehrt zurück zu Menü 8.5.0. Menü 8.6 Zurück Kehrt zurück zu Menü 8.0. * Hinweise zu Einstellbereich und werkseitiger Voreinstellung entnehmen Sie der Montage- und Wartungsanleitung für FIGHTER 2020. NIBE VVM 300...
  • Seite 43 Gilt für Mischer 1 (43). Beispiel: 2 Grad Differenz Wenn der Kompressor die Temperatur nach dieser Zeit und 2 in der Verstärkung bedeuten 4 s/min in der die Temperatur nicht erreichen kann, geht VVM 300 in Mischventilsteuerung. den Kombibetrieb über und startet die Heizpatrone im Sie können einen Wert zwischen 1 und 10 einstellen.
  • Seite 44 9.3.0 Betriebsstufeneinst. In den zugehörigen Untermenüs können Sie unter ande- Menü 9.3.10 Betriebszustand rem Einstellungen zu Zusatzbetrieb und Bodentrocknung Beschreibt den aktuellen Betriebszustand für VVM 300 und vornehmen und alle Einstellungen auf die werkseitigen Luft/Wasser-Wärmepumpe. Voreinstellungen zurücksetzten. Abgeschaltet: Zusatzheizung und Wärmepumpe sind we- gen eines Alarms abgeschaltet.

  • Seite 45: Schnellstart

    Die momentane Differenz kann in Menü 5.15 abgelesen werden. Der Wert ist einstellbar zwischen 5 und 12°C. Werkseinstellung ist 8°C. Menü 9.3.13.5 Zurück Kehrt zurück zu Menü 9.3.13.0. Menü 9.3.14 Zurück Kehrt zurück zu Menü 9.3.0. NIBE VVM 300...

  • Seite 46: Schaltplan

    Sonstiges Schaltplan Schaltplan NIBE VVM 300...
  • Seite 47 Sonstiges Schaltplan NIBE VVM 300...
  • Seite 48 Sonstiges Schaltplan NIBE VVM 300...
  • Seite 49 Sonstiges Schaltplan NIBE VVM 300...
  • Seite 50 Sonstiges Schaltplan NIBE VVM 300...

  • Seite 51: Fühlerpositionierung

    2,50 3,75 2,22 3,00 1,95 2,42 1,70 1,96 1,47 1,60 1,27 1,31 1,09 1,08 0,94 0,83 0,76 0,69 0,65 0,56 0,54 0,46 0,46 15 Außenfühler 83 Warmwasserfühler 88 Fühler für Heizpatronenbetrieb (oberes Tauchrohr) 89 Vorlauffühler 93 Rücklauffühler NIBE VVM 300...

  • Seite 52: Technische Daten

    Sonstiges Technische Daten Technische Daten Position der Komponenten b a r Warmwasser v.v. Kaltwasser Heizkörper- k.v. Heizkörpervorlauf Återledn. Framledning radiatorer radiatorer rücklauf NIBE VVM 300...

  • Seite 53: Komponentenverzeichnis

    95 Überlaufleitung, Sicherheitsventil Warmwasserbereiter 96 Überlaufleitung, Sicherheitsventil Heizung 98 Überlaufabflussleitung ..........PVC-Rohr Ø 32 mm (Außendurchmesser) 99 Überlaufbehälter, Überlaufwasser 100 Potentiometer „Sicherung“ 101 Potentiometer ”Maximale Stromleistung” 102 Potentiometer ”Maximale Heizkesseltemperatur” 103 Seriennummer 162 Steuerkarte, Ladepumpe 163 Kabel, Stromversorgung 2–2,5 m NIBE VVM 300...

  • Seite 54: Technische Daten

    A Maß 150 mm. Der untere Teil der Seiten kann bei der Installation demon- tiert sein. Dies erleichtert einen seitlichen Zugriff. A, B und C: Siehe "Anschluss" im "Komponenten- verzeichnis". Bemaßungsprinzip Klemmring Kupferrohr Cu-rör Klämring Kupferrohr Klemmring NIBE VVM 300...

  • Seite 55: Zubehör

    Art.nr. 089 317 FIGHTER 2020-10 Art.nr. 064 009 Raumthermostat RT 10 Art.nr. 418 366 Modularkabel Unterschrank Höhe: 375 mm Art.nr. 089 196 Modularkabel, 15 m mit Kupplungssteckverbindung Anhebefuß Art.nr. 418 469 Höhe: 125 mm Art.nr. 089 195 NIBE VVM 300...

  • Seite 56: Technische Daten

    Max. zulässiger Druck im Doppelmantelbereich 0,25 MPa (2,5 Bar) Absicherungsdruck im Doppelmantelbereich 0,25 MPa (2,5 Bar) Vordruck Ausdehnungsgefäß 0,5 Bar (5 mWs) Einstellbare max. Heizkesseltemperatur 55-80 °C Art.nr. 069 010 Beiliegende Komponenten Außenfühler Modularkabel, 15 m Stromsensoren NIBE VVM 300...
  • Seite 57 NIBE VVM 300...
  • Seite 58 NIBE VVM 300...
  • Seite 60 Tel.: 0168 477722 Fax: 0168 476998 E-Mail: info@nibeboilers.nl www.nibeboilers.nl NIBE AB, Jerikoveien 20, 1067 Oslo, Norwegen Tel.: 22 90 66 00 Fax: 22 90 66 09 E-Mail: info@nibe.se www.nibe-villavarme.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK, Polen Tel.: 085 662 84 90 Fax: 085 662 84 14 E-Mail: sekretariat@biawar.com.pl www.biawar.com.pl...
