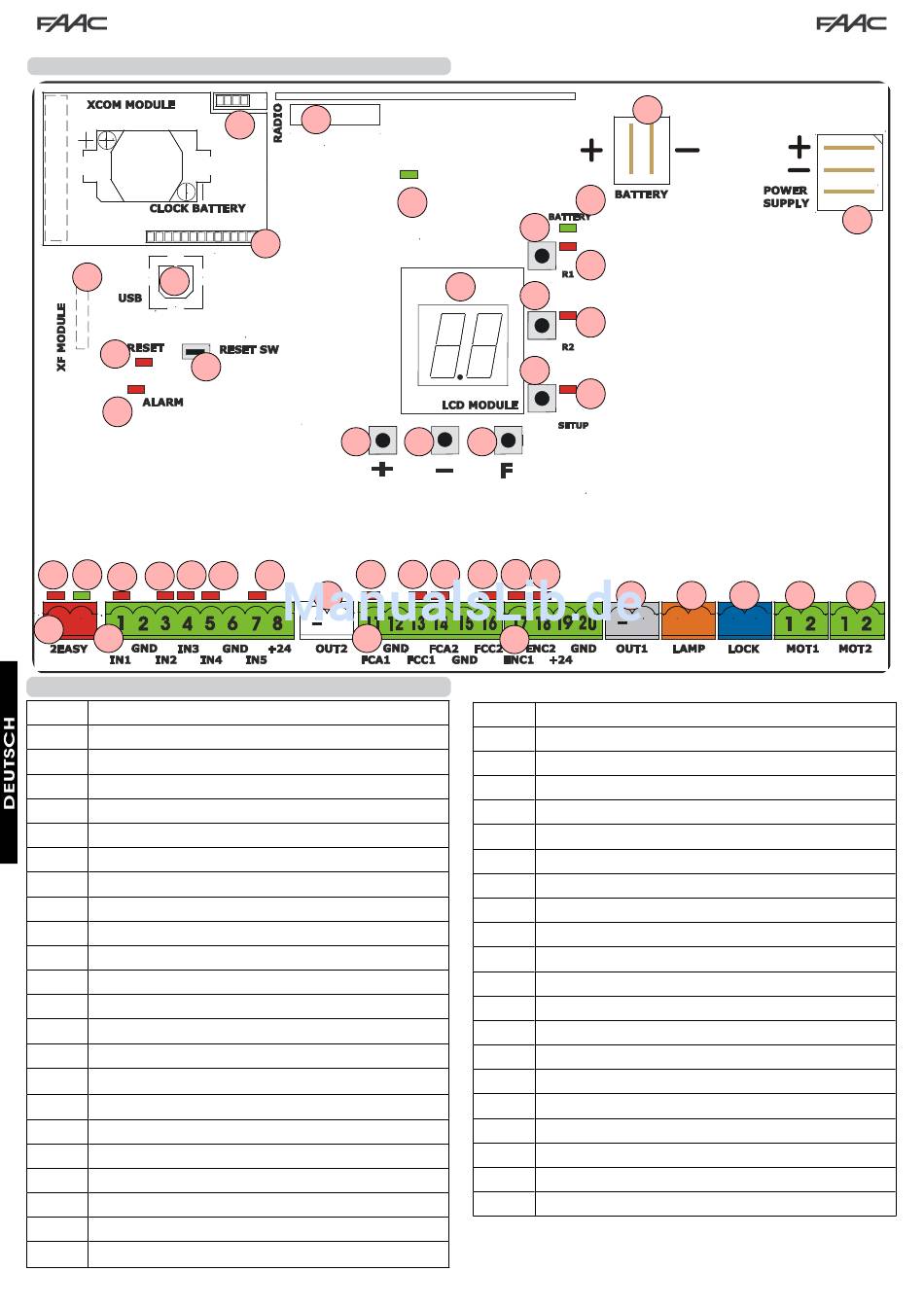

LAYOUT UND BAUTEILE E124
J13
J15
DL19
SW7
DL20
DL12
DL13
DL4
DL3
DL1 DL2
J3
J4
BESCHREIBUNG DER BAUTEILE
LCD DISPLAY FÜR ANZEIGE UND PROGRAMMIERUNG
SW1 PROGRAMMIERTASTE "R1"
SW2 PROGRAMMIERTASTE "R2"
SW3 "SETUP"-TASTE
SW4 PROGRAMMIERTASTE "+"
SW5 PROGRAMMIERTASTE "-"
SW6 PROGRAMMIERTASTE "F"
SW7 SOFTWARE-RESET-TASTE "RESET SW"
LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "IN1"
DL1
DL2 LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "IN2"
DL3 LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "IN3"
DL4 LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "IN4"
DL5 LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "IN5"
DL6 LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "FCA1"
DL7 LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "FCC1"
LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "FCA2"
DL8
DL9 LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "FCC2"
LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "ENC1"
DL10
DL11 LED ZUR KONTROLLE DES ZUSTANDS DES EINGANGS "ENC2"
DL12 ANZEIGE-LED BUS-2EASY-VORRICHTUNG AKTIV
DL13 ANZEIGE-/DIAGNOSE-LED BUS-2EASY
DL14 ANZEIGE-LED HAUPTVERSORGUNG
DL15 ANZEIGE-LED HILFSVERSORGUNG
J14
M1A
DL14
M1A
SW4
DL6
DL5
J5
+
J6
SW1
LCD
SW2
SW3
SW5 SW6
DL7 DL8 DL9
DL10 DL11
J7
ANZEIGE-LED TASTE "SW1" (TASTE R1)
DL16
DL17 ANZEIGE-LED TASTE "SW2" (TASTE R2)
DL18 ANZEIGE-LED TASTE "SW3" (TASTE SETUP)
DL19 ANZEIGE-LED DRUCK TASTE "RESET SW"
DL20 ANZEIGE-LED ALARM "ALARM"
J1 STECKVERBINDER SCHALTNETZTEIL ( HAUPTVERSORGUNG)
J2 STECKVERBINDER HILFSVERSORGUNG
J3 STECKVERBINDER ANSCHLUSS VORRICHTUNGEN BUS-2EASY
J4 STECKVERBINDER EINGÄNGE AUF KLEMMENLEISTE
J5 STECKVERBINDER AUSGANG OUT2 (siehe Progr. 2. Stufe)
J6 STECKVERBINDER ENDSCHALTEREINGÄNGE
STECKVERBINDER ENCODEREINGÄNGE FLÜGEL  UND FLÜGEL 2
J7
J8 STECKVERBINDER AUSGANG OUT (siehe Progr. 2. Stufe)
J9 STECKVERBINDER AUSGANG BLINKLEUCHTE
J10 STECKVERBINDER AUSGANG ELEKTROSCHLOSS
J11 STECKVERBINDER MOTOR FLÜGEL
J12 STECKVERBINDER MOTOR FLÜGEL 2
J13 STECKVERBINDER EMPFÄNGERMODUL XF433/XF868
J14 ANSCHLUSS DECODER / MINIDEC / EMPFÄNGER RP
J15 USB-ANSCHLUSS FÜR PROGRAMMIERUNG ÜBER PC
M1A STECKVERBINDER X-COM-MODUL
2
J2
DL15
DL16
DL17
DL18
J8 J9 J10
+
J1
J11 J12
