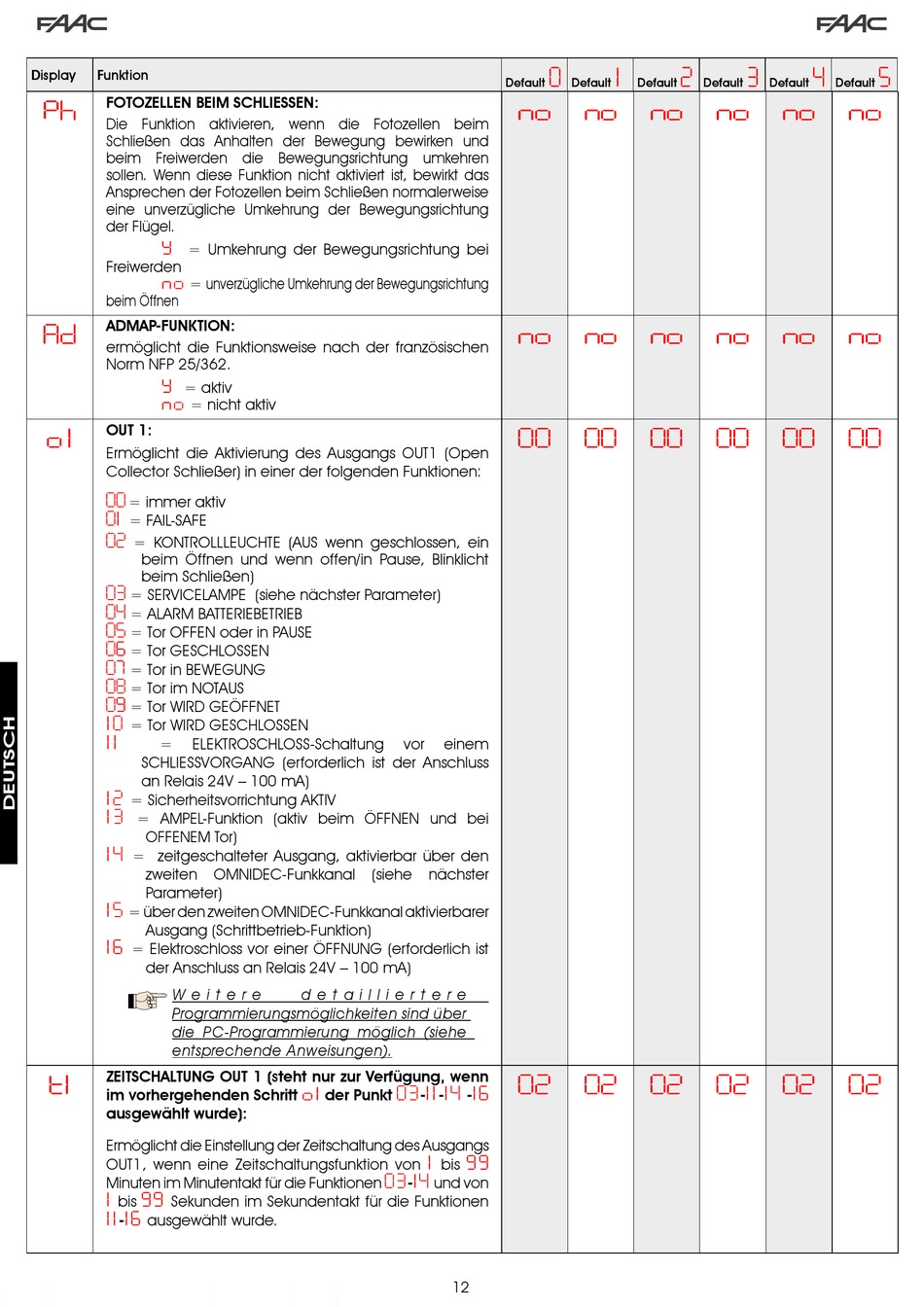

FAAC e124 Kurzanleitung Seite 13

Display Funktion
Ph
FOTOZELLEN BEIM SCHLIESSEN:
Die Funktion aktivieren, wenn die Fotozellen beim
Schließen das Anhalten der Bewegung bewirken und
beim Freiwerden die Bewegungsrichtung umkehren
sollen. Wenn diese Funktion nicht aktiviert ist, bewirkt das
Ansprechen der Fotozellen beim Schließen normalerweise
eine unverzügliche Umkehrung der Bewegungsrichtung
der Flügel.
Y
= Umkehrung der Bewegungsrichtung bei
Freiwerden
no
= unverzügliche Umkehrung der Bewegungsrichtung
beim Öffnen
Ad
ADMAP-FUNKTION:
ermöglicht die Funktionsweise nach der französischen
Norm NFP 25/362.
Y
= aktiv
no
= nicht aktiv
o 1
OUT 1:
Ermöglicht die Aktivierung des Ausgangs OUT (Open
Collector Schließer) in einer der folgenden Funktionen:
00
= immer aktiv
01
= FAIL-SAFE
02
= KONTROLLLEUCHTE (AUS wenn geschlossen, ein
beim Öffnen und wenn offen/in Pause, Blinklicht
beim Schließen)
03
= SERVICELAMPE (siehe nächster Parameter)
04
= ALARM BATTERIEBETRIEB
05
= Tor OFFEN oder in PAUSE
06
= Tor GESCHLOSSEN
07
= Tor in BEWEGUNG
08
= Tor im NOTAUS
09
= Tor WIRD GEÖFFNET
1 0
= Tor WIRD GESCHLOSSEN
1 1
= ELEKTROSCHLOSS-Schaltung
SCHLIESSVORGANG (erforderlich ist der Anschluss
an Relais 24V – 00 mA)
1 2
= Sicherheitsvorrichtung AKTIV
1 3
= AMPEL-Funktion (aktiv beim ÖFFNEN und bei
OFFENEM Tor)
1 4
= zeitgeschalteter Ausgang, aktivierbar über den
zweiten
Parameter)
1 5
= über den zweiten OMNIDEC-Funkkanal aktivierbarer
Ausgang (Schrittbetrieb-Funktion)
1 6
= Elektroschloss vor einer ÖFFNUNG (erforderlich ist
der Anschluss an Relais 24V – 00 mA)
W e i t e r e
Programmierungsmöglichkeiten sind über
die PC-Programmierung möglich (siehe
entsprechende Anweisungen).
t1
ZEITSCHALTUNG OUT 1 (steht nur zur Verfügung, wenn
im vorhergehenden Schritt
ausgewählt wurde):
Ermöglicht die Einstellung der Zeitschaltung des Ausgangs
OUT, wenn eine Zeitschaltungsfunktion von
Minuten im Minutentakt für die Funktionen
1 9 9
bis Sekunden im Sekundentakt für die Funktionen
1 1 16
- ausgewählt wurde.
OMNIDEC-Funkkanal (siehe
d e t a i l l i e r t e r e
o 1
der Punkt
03
0
Default
no
no
00
vor einem
nächster
02
03 11 14 16
- - -
1 9 9
bis
14
- und von
2
1 2
Default Default Default
no no no
no no no
00 00 00
02 02 02
3 4 5
Default Default
no no
no no
00 00
02 02
