WCS-PG410
Anhang
Interface oder Steuerung

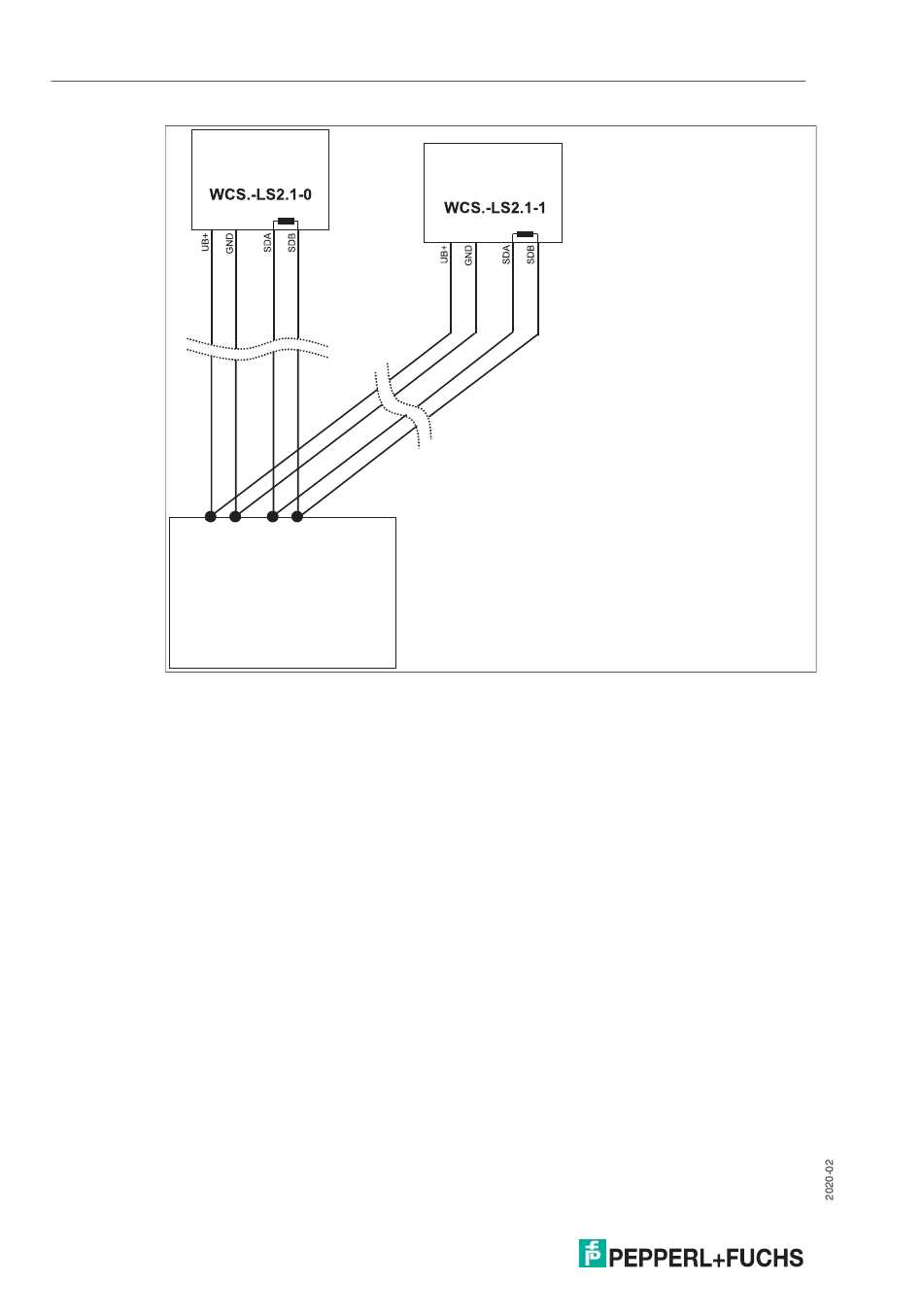

Abbildung 6.2 Anschluss von zwei Leseköpfen, Variante A
•
Variante B:
Das Interface-Modul befindet sich am Anfang der Datenleitung, ein WCS-Lesekopf befin-
det sich am Ende der Datenleitung. Beide benötigen den RS 485-Abschlusswiderstand.
Der zweite WCS-Lesekopf wird über eine kurze Stichleitung (Länge < 1 m) an die Linien-
verbindung zwischen Interface-Modul und erstem WCS-Lesekopf angeschlossen. Für
den Anschluss der Stichleitung verwenden Sie ein Busterminal.
36
Lesekopf
(SPS)
Lesekopf
