MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
SCHNUR ❙ GURT ❙ KURBEL ❙ MOTOR

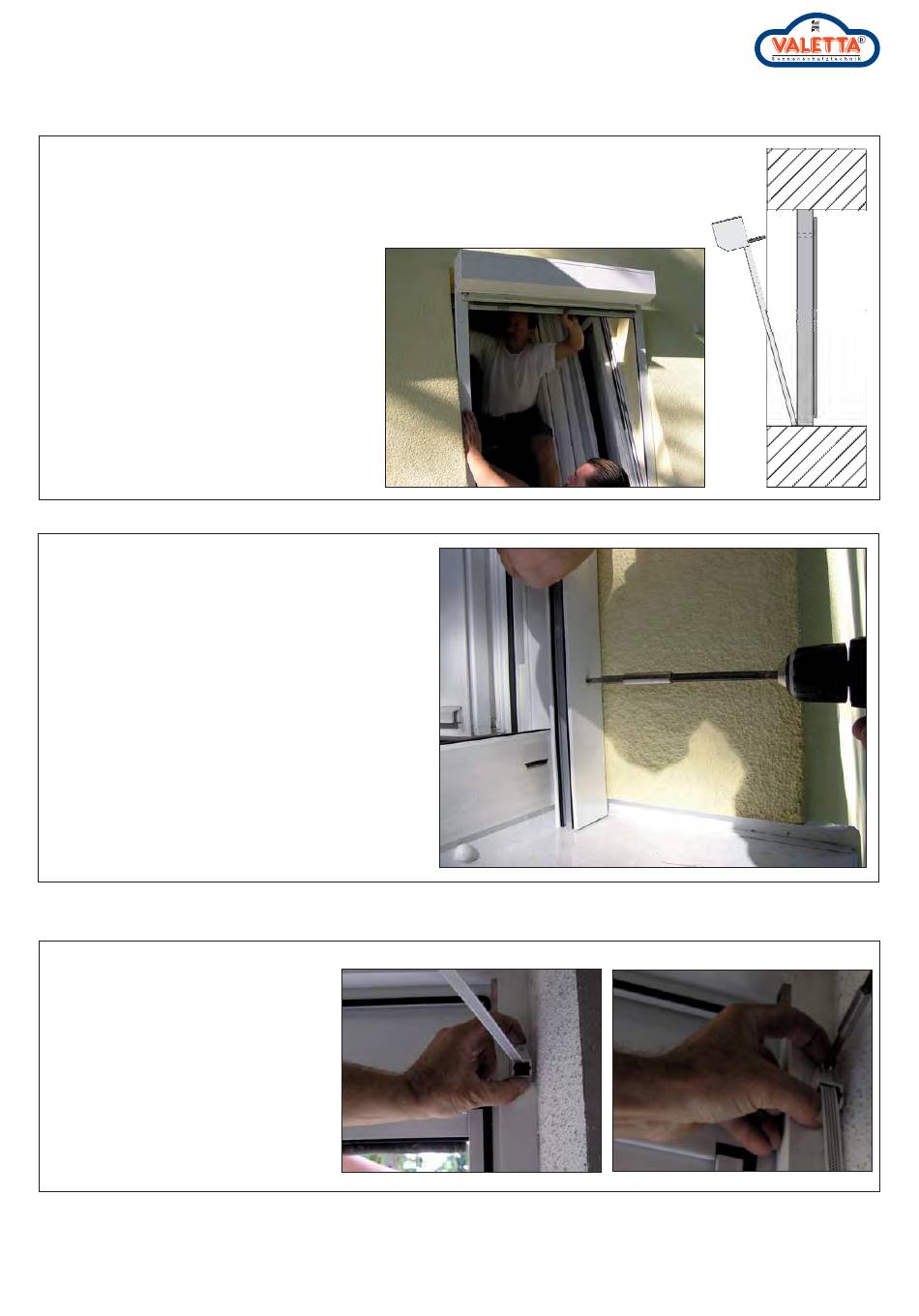

5. ELEMENT IN LAIBUNG EINSETZEN:
Das Element wie in Abb. in die Laibung vor den
Fensterrahmen setzen (zweite Person) und die Feder in
die Bohrung im Fensterrahmen einführen. Die Schnur
anschließend durch die Feder nach innen führen bzw.
den Gurt durch die Bohrung stecken.
ACHTUNG:
Klemmen Sie den Panzer mit einem Keil im Kasten
fest, damit er sich beim Umdrehen nicht schließt.
6. ELEMENT AM RAHMEN BEFESTIGEN:
Bevor Sie das Element vor den Blendrahmen schrauben,
kontrollieren Sie mit geeigneten Messmaterial (Rollmeter,
Wasserwaage) die Parallelität und das Lotrecht der
Führungsschienen.
Die Führungsschienen mittels geeigneten, beiliegenden
Schrauben am Fensterstock befestigen die Abdeckknöpfe auf
die Schraubenköpfe drücken.
7. UMLENKROLLE
Führen Sie zunächst den Gurt,
wie in der Abb., durch die Umlenkrolle.
Anschließend schrauben Sie die
Umlenkrolle auf die Bohrung
in den Fensterrahmen.
