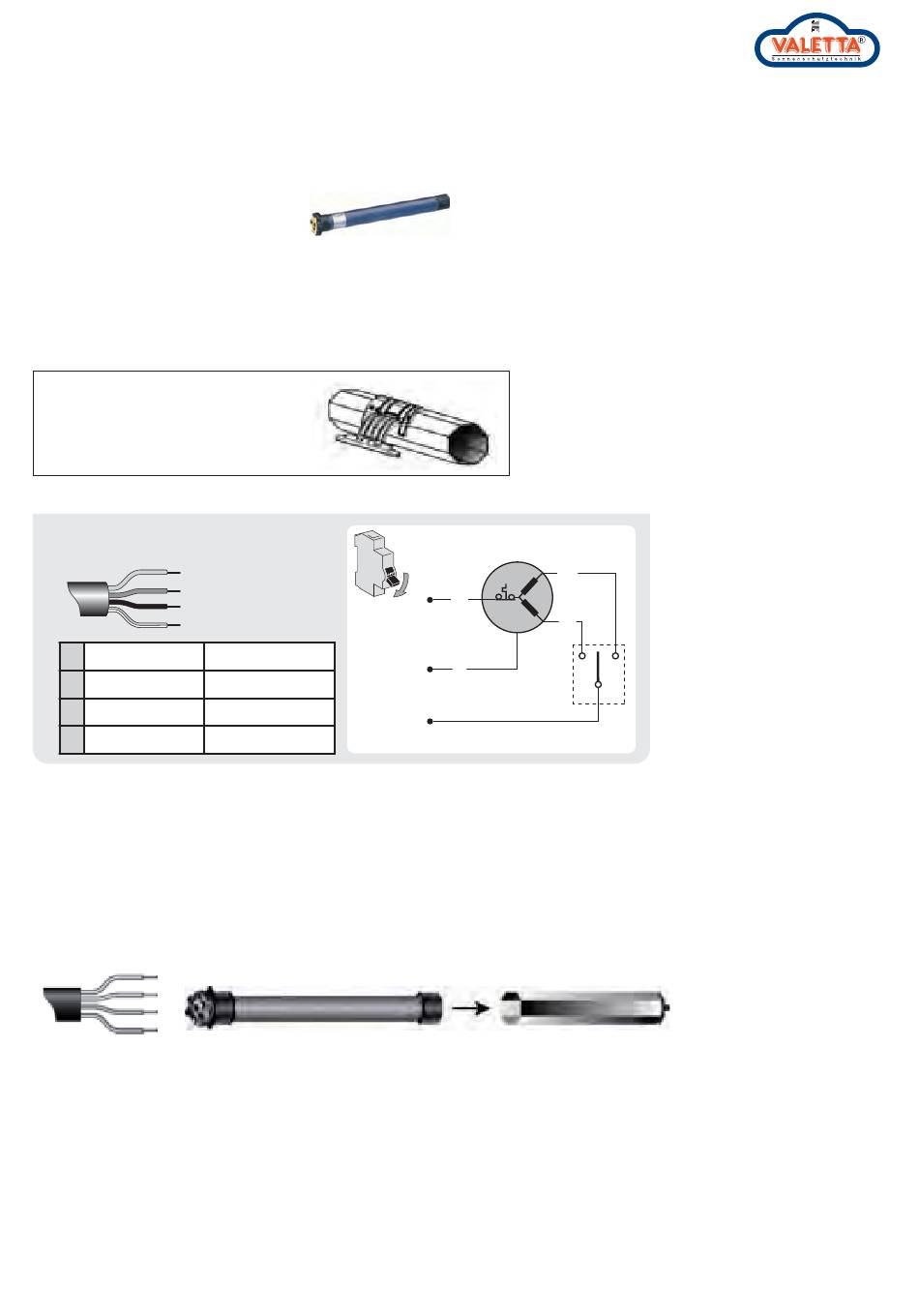

Valetta RVTI Montageanleitung Seite 16

MOTOR
EINSTELLANLEITUNG
IM 50-K
MIT AUTOMATISCHER ENDLAGENEINSTELLUNG
INTELLIGENTER ROLLLADENMOTOR KOMFORT
BESTELLZEICHEN: IM 50 K
❙ Wir nehmen Ihnen Arbeit ab! Selbsttätige Inbetriebnahme. Selbsttätige Anpassung.
❙ Sicherheitsabschaltung bei Hindernissen.
❙ Einbruchshemmend durch Softfunktion.
❙ MOTOR PARALLEL SCHALTBAR (MAX. 3 ANTRIEBE).
P L U G & P L AY
Der Motor benötigt dafür starre
Wellenverbinder und Stopper (T-Gleiter).
Verkabelung
Die Stromversorgung unterbrechen.
a
b
c
d
a
Blau
b
Braun
c
Schwarz
d
Gelb/Grün
KURZBESCHREIBUNG DER EINBAUSCHRITTE:
setzen Sie den Motor in die Welle ein.
Schließen sie den Motor an, die Einstellung der Endlagen erfolgt vollautomatisch
bei der ersten Inbetriebnahme per Referenzfahrt
Eventuell die Kabeladern umstecken zur Laufrichtungsumkehr
16 / 13
Nullleiter (N)
Phase 1 (L1)
Phase 2 (L2)
Schutzleiter ( W )
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
Antrieb
b
a
N
c
d
W
L
Bedieneinheit
