Valetta RVTI Montageanleitung Seite 8

MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
SCHNUR ❙ GURT ❙ KURBEL ❙ MOTOR

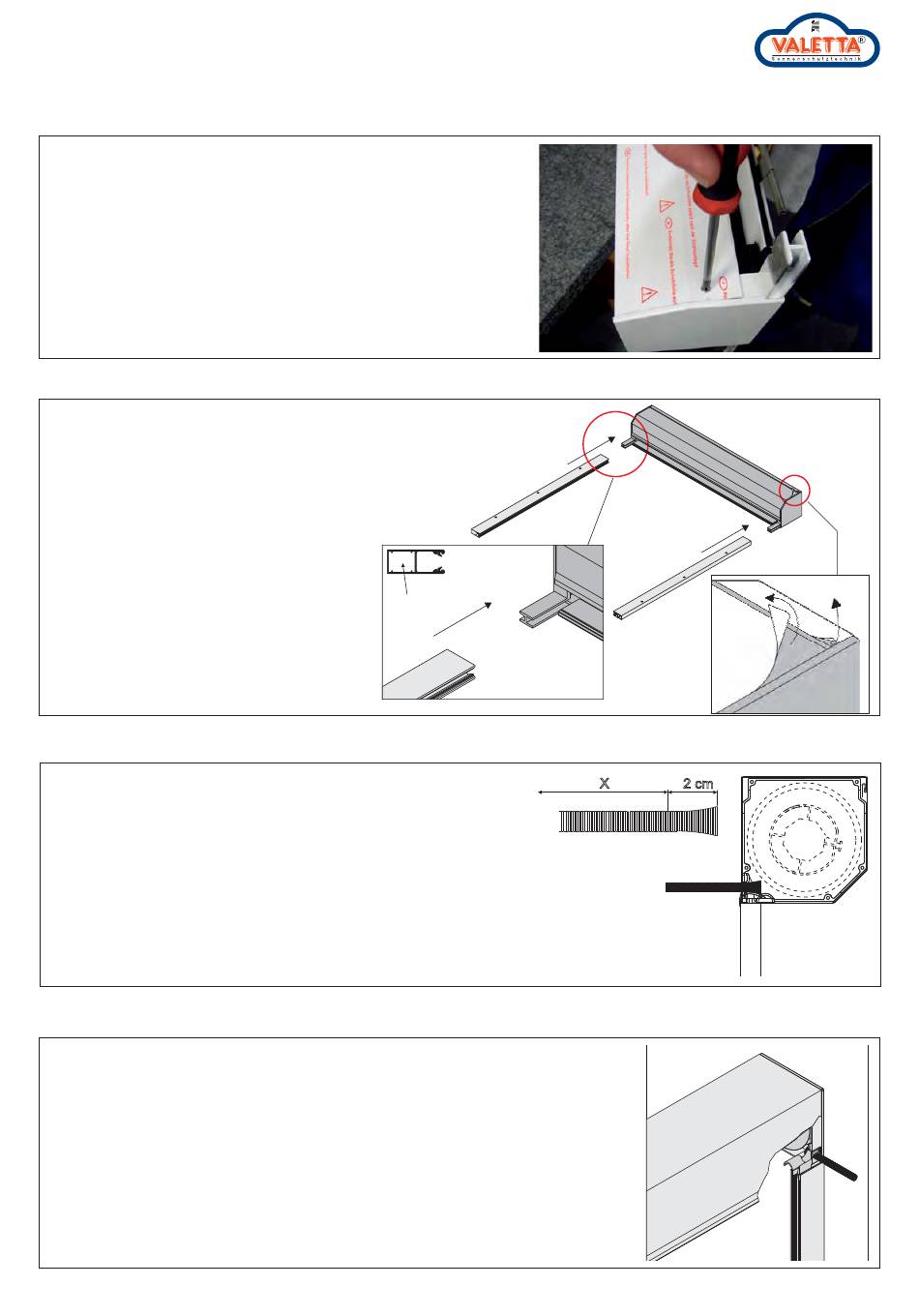

1. REVISIONSDECKEL ÖFFNEN:
Bei SCHNURdurchführung
Revisionsdeckel öffnen.
2. ELEMENT ZUSAMMENSTECKEN:
Strecken Sie die Führungsschienen bis zum An-
schlag auf die Blendenkappenzapfen. Anschlie-
ßend ist die Schutzfolie von den Blenden und
Führungsschienen zu entfernen.
3. SCHNURDURCHFÜHRUNG:
Die Feder muss dem Maß „X" (X= Bohrung durch
Fensterstock bzw. Laibung) entsprechend angepasst
werden (siehe Abbildung).
Ist die Feder zu lang, darf nur die zylindrische Seite
der Feder gekürzt werden.
4. MONTAGE DER FEDER:
Schieben Sie die Feder (auf der Bedienseite)
durch den Einlaufstutzen (s. Abb.).
8 / 13
FÜR VALETTA ROLLLÄDEN
Hohlkammer
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
X
2 cm
Technische Änderungen vorbehalten / Stand September 2013
