Valetta RVTI Montageanleitung Seite 10

MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
SCHNUR ❙ GURT ❙ KURBEL ❙ MOTOR

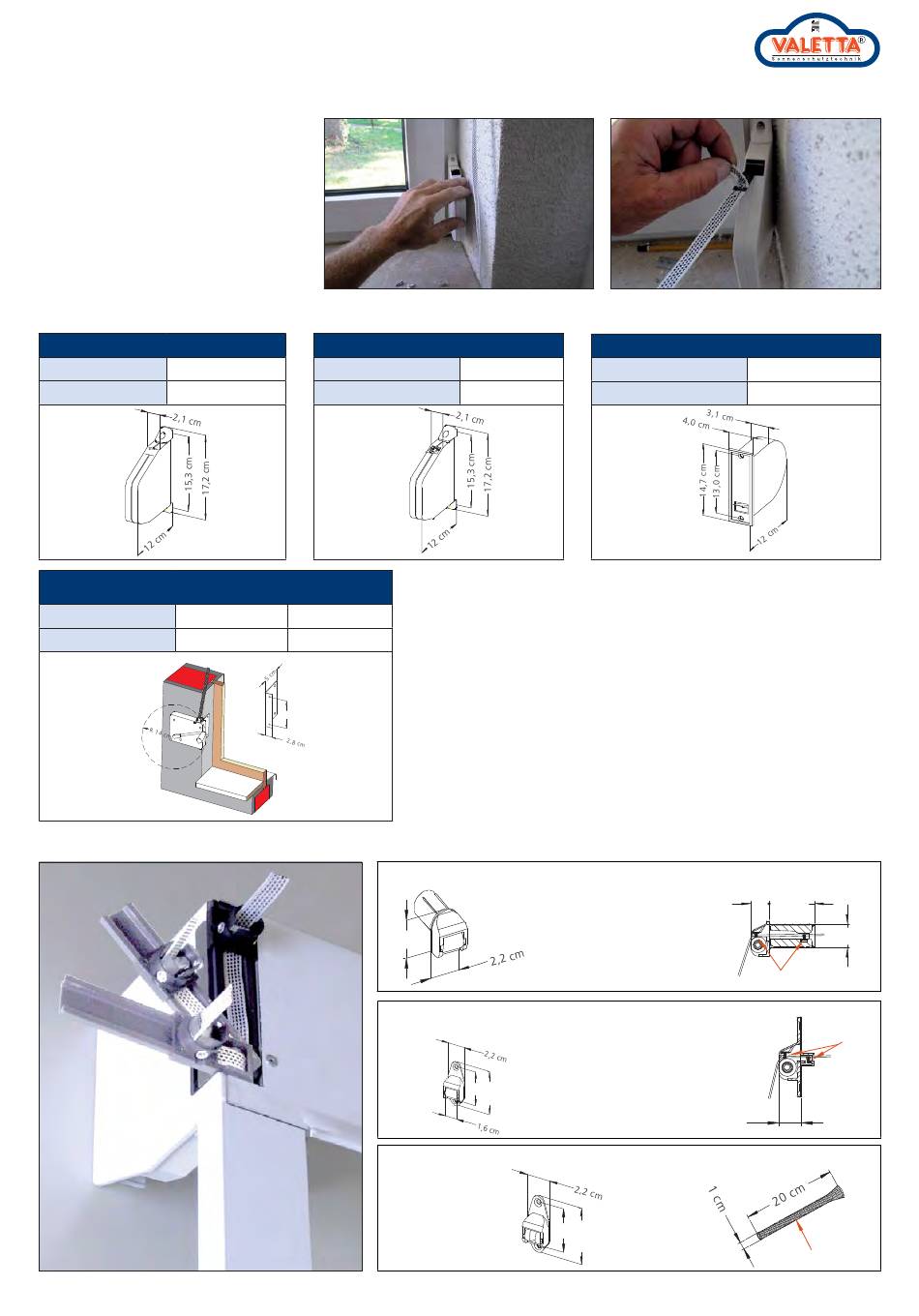

8. GURTWICKLER MONTIEREN:
Schrauben Sie den Gurtwickler am
Fensterstock an. Stecken Sie den Gurt
in den Gurtspanner und lösen Sie die
Verankerung.
Gurt langsam aufwickeln lassen.
GURT- & SCHNURWICKLER
SCHWENKBARER GURTWICKLER
GURTFARBE SGW
SCHNURFARBE SGB
AUFPUTZ GURT- & SCHNUR- KURBELWICKLER
GURTWICKLER KWGW
SCHNURWICKLER KWSW
GURTMATIK (PATENTIERT) SCHWENK- & VERSCHIEBBAR
10 / 13
FÜR VALETTA ROLLLÄDEN
SCHWENKBARER SCHNURWICKLER
weiß GURTFARBE
braun SCHNURFARBE
weiß KWGB braun
weiß KWSB braun
8,2 cm
GURTSTECKLEITROLLE MIT DICHTBÜRSTEN
2,6 mm
GURTLEITROLLEN MIT DICHTBÜRSTEN
BESTELLNR.: 4124
SCHNURLEITROLLE MIT DURCHFÜHRUNGSFEDER
BESTELLNR.: 4125
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
UNTERPUTZ GURT- & SCHNURWICKLER
SSW weiß
GURTFARBE
SSB braun SCHNURFARBE
Geprüfte Lüftungsrate: V
Geprüfte Lüftungsrate: V
4 cm
5,2 cm
4 cm
5,2 cm
Technische Änderungen vorbehalten / Stand September 2013
UGS weiß
USS weiß
Farbe: weiß
1,4 cm
3 cm
=0,21m 3 /h
50
Dichtbürste
Farbe: weiß, schwarz
,2 cm
Dichtbürste
=0,07m 3 /h
50
1,5 cm
5,2 cm
Farbe: weiß, schwarz
Durchführungsfeder
1,9 cm
