Valetta RVTI Montageanleitung Seite 12

MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
SCHNUR ❙ GURT ❙ KURBEL ❙ MOTOR

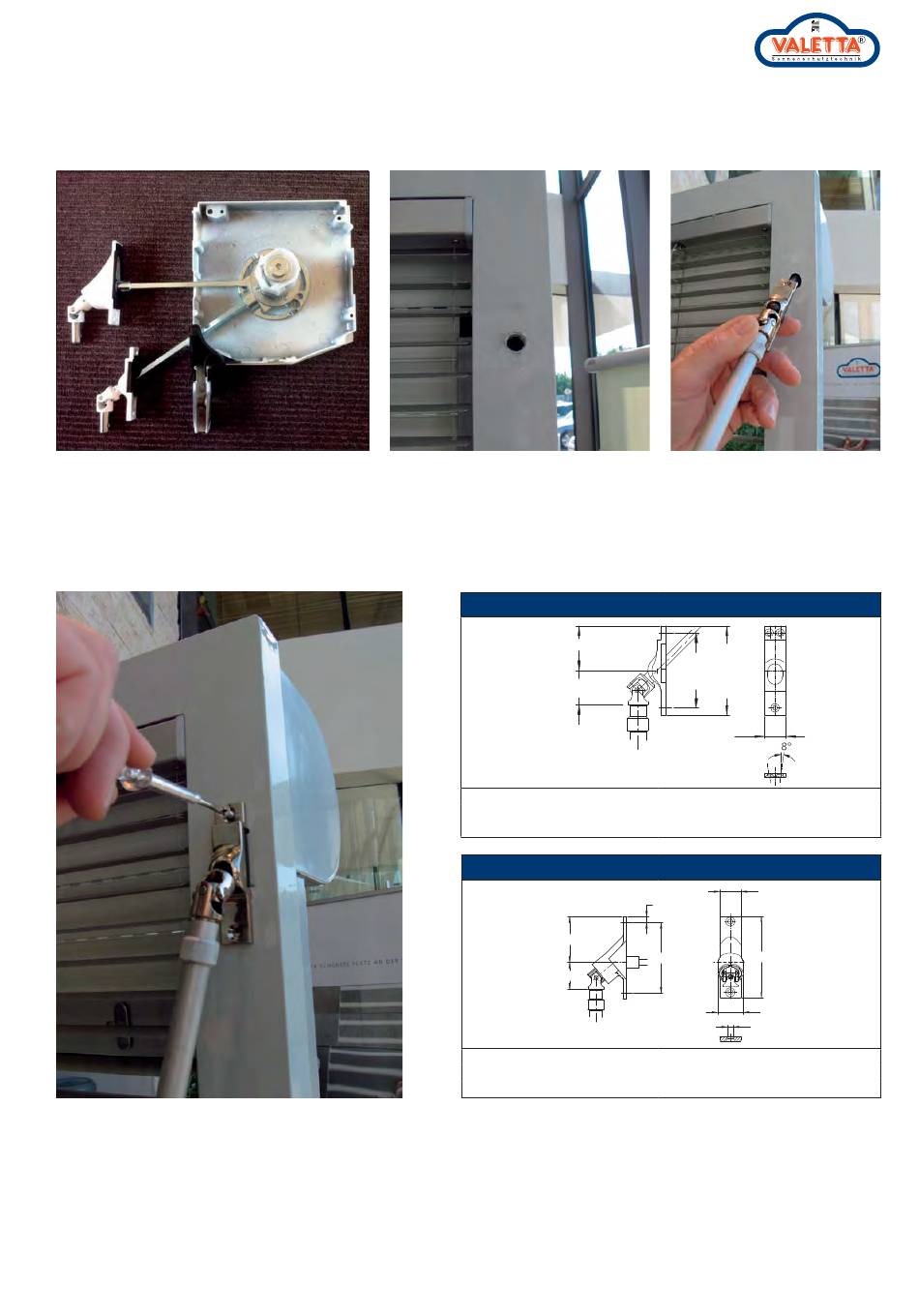

11. KURBEL MONTIEREN:
Führen Sie den 4-Kant durch die Ø 12 mm Bohrung (im Blendrahmen) in das Getriebe im Element.
90°
45°
Befestigen Sie die Kurbeldurchführung am Fensterrahmen. Schrauben Sie nun den Kurbelhalter so an den Fensterrahmen, dass die
Kurbelstange lotrecht am Fensterrahmen anliegt.
Durch betätigen der Kurbelstange können sie jetzt den Rollladen herablassen bzw. wieder heraufziehen.
*NEU: GELENKLAGER MIT REDUZIERTER LUFTDURCHLÄSSIGKEIT - IDEAL FÜR PASSIVHAUS V
Farbe Durchführung: vernickelt, weiß, braun
KORROSIONSSCHUTZ
Ein guter Korrosionsschutz ist abhängig von der Oberflächengüte. Eloxierte oder verzinkte Stahlteile gewährleisten einen guten
Korrosionsschutz. Glanzvernickelte Stahlteile sind nicht für die Montage im Freien geeignet.
HINWEIS: Gips und verschiedene Anstriche scheiden beim Abbinden aggressive Dämpfe aus. Galvanisierte und eloxierte Teile dürfen
deshalb erst nach Abschluss der Innenausbauarbeiten montiert werden, da die Dämpfe sonst die Oberfläche angreifen.
12 / 13
FÜR VALETTA ROLLLÄDEN
Durchführungsbeschlag 45°
Fenster bis 194 cm
Türen bis 195 bis 354 cm
Durchführungsbeschlag 90°
Fenster bis 194 cm
Türen bis 195 bis 354 cm
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
*PKG 45 - S ❙ W ❙ B
3,7 cm
7,3 cm
6,1 cm
2,8 cm
Kurbel
1,7 cm
Länge
gestreckt
in cm
Kurbellängen +- 5 cm
Elementhöhe - 20 cm
Elementhöhe - 100 cm
*PKG 90 - S ❙ W ❙ B
0,6 cm
4,7 cm
7,3 cm
2,8 cm
Kurbellängen +- 5 cm
Elementhöhe - 30 cm
Elementhöhe - 110 cm
Technische Änderungen vorbehalten / Stand September 2013
= 0,01m 3 /h
L
2,2 cm
8,5 cm
2,6 cm
0,55 cm
