MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
SCHNUR ❙ GURT ❙ KURBEL ❙ MOTOR
DAS MITGELIEFERTE MONTAGEMATERIAL IST VOR MONTAGE AUF SEINE TAUGLICHKEIT UND
AUF SEINE EIGNUNG FÜR DIE ÖRTLICHEN GEGEBENHEITEN ZU PRÜFEN!!

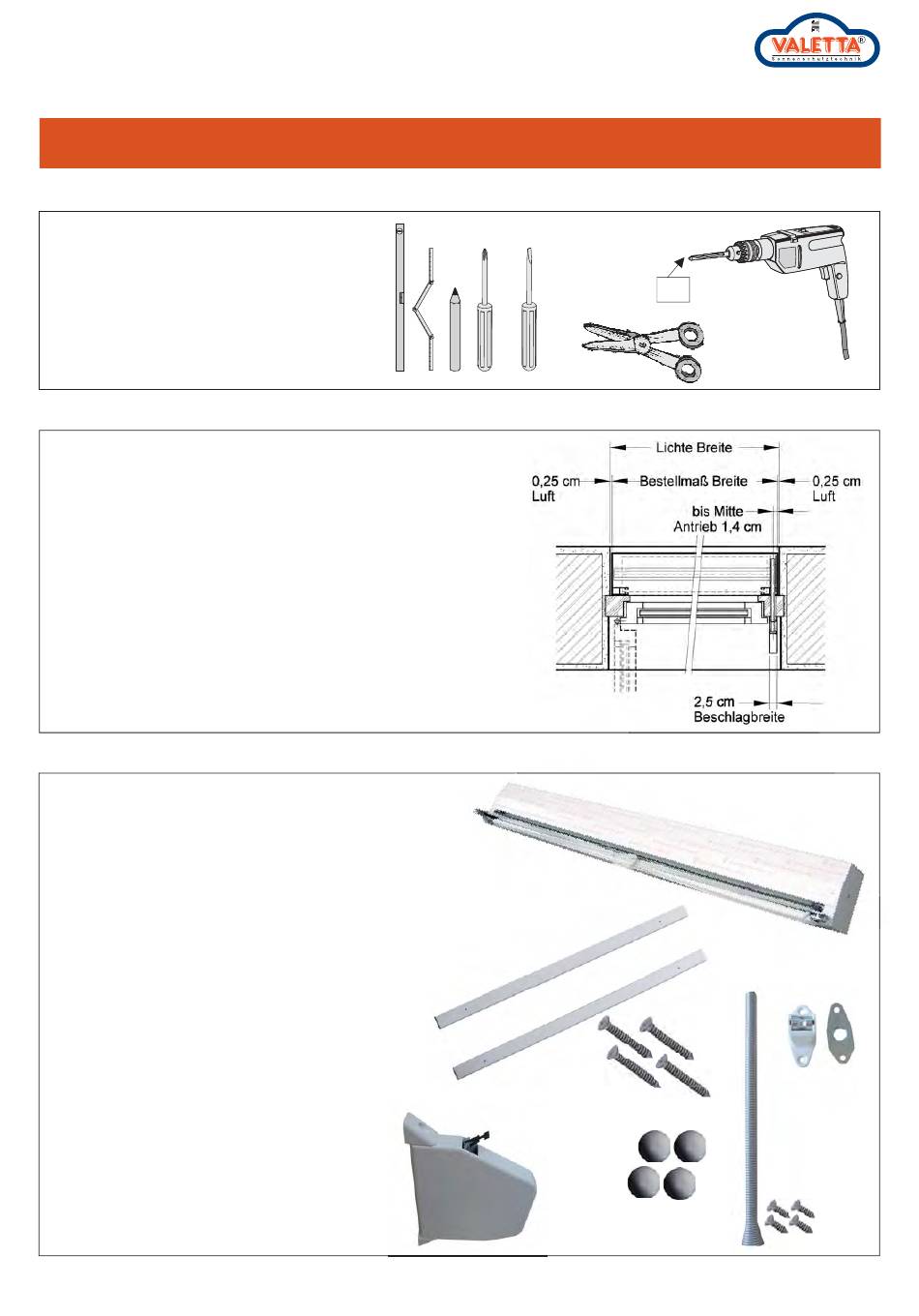

1. WERKZEUGEMPFEHLUNG:
VORSICHT!!!
Um Beschädigungen zu vermeiden,
Teile am Besten auf Luftpolsterfolie bis
zur Verwendung liegen lassen.
2. KONTROLLMESSUNG:
Überprüfen Sie folgende Maße Ihrer Einbausituations:
❙ LICHTE BREITE
❙ LICHTE HÖHE
Messen Sie an drei Stellen:
OBEN, MITTE, UNTEN
Vergleichen Sie die ermittelten Maße mit dem Aufkleber
auf dem angelieferten Karton.
(Die auf dem Etikett angegebenen Maße sind immer die
Elementbreiten- und höhen).
3. KONTROLLE DER WARE:
1) Überprüfen Sie den Lieferumfang anhand der
Abbildung.
Ihr Rollladen wurde in zwei Verpackungseinheiten
ausgeliefert (in Luftpolsterfolie verpackt; Blendka-
stenzapfen mit Schaumstoffhülsen geschützt).
2) Schienen mit Zubehör (bei größeren Kommissi-
onen ist Zubehör gesammelt im Karton verpackt).
3) Bei fehlenden Teilen wenden Sie sich bitte vor der
Montage an Ihren
Lieferanten.
WICHTIG!!!
Kontrollieren Sie, ob Ihre Sendung OK ist. Ob die
Kommission- und Positionsnummern übereinstim-
men, damit die richtigen Teile zusammen passen.
Überprüfen Sie weiteres ob die Maße auf der Etiket-
te mit der Kontrollmessung übereinstimmen.
Technische Änderungen vorbehalten / Stand September 2013
FÜR VALETTA ROLLLÄDEN
Führungsschienen
nen
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
Ø
4 mm
Ø
10 mm
Ø 16
mm
4 Stk. Schrauben
Spax 4 x 60
4 x 40
Abdeckkappen
Gurtwickler
oder:
Schnurwickler.....
Feder mit
Umlenkung
(nur für Schnur!)
4 Stk. Schrauben
Spax 4 x 16
5 / 13
