Valetta RVTI Montageanleitung Seite 11

MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
SCHNUR ❙ GURT ❙ KURBEL ❙ MOTOR

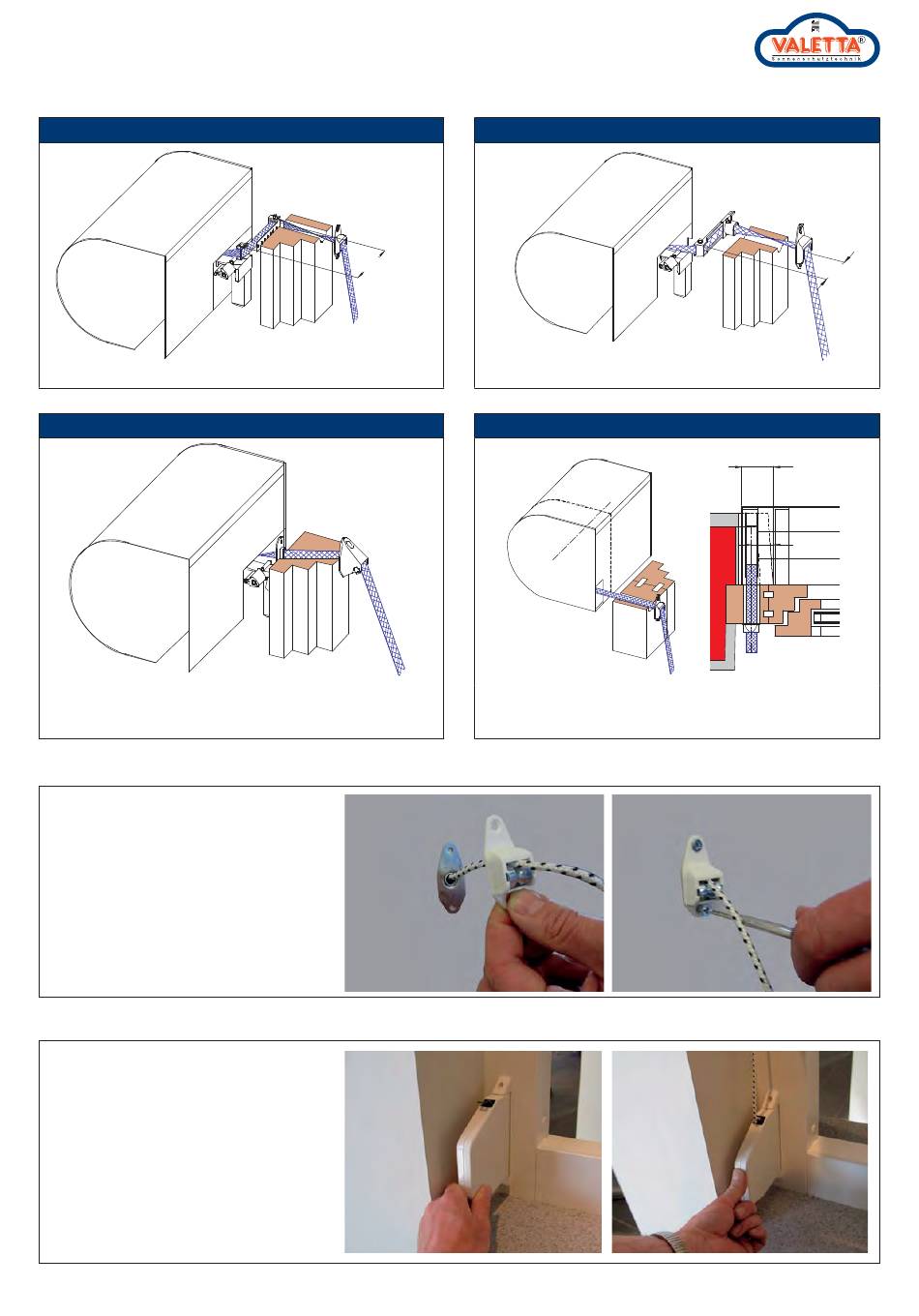

Gurtumlenkung Metall (Standard)
SUGW = weiß
Schrägumlenkung- Gurt weiß oder braun
bis maximal 4 cm in allen Richtungen
9. SCHNUR UMLENKROLLE MONTIEREN:
Führen Sie zunächst die Schnur,
wie in der Abb., durch die Umlenkrolle.
Anschließend schrauben Sie die
Umlenkrolle auf die durch die Bohrung
herrausstehende Feder in Fensterrahmen.
10. SCHNUR - WICKLER MONTIEREN:
Schrauben Sie den Schnurwickler am
Fensterstock an. Den Schnur einhängen und
langsam aufwickeln lassen.
Nachdem Sie die Schnur und Schnurwickler
ordnungsgemäß montiert haben, können
Sie die Transportsicherung am Rollladen-
panzer entfernen.
Technische Änderungen vorbehalten / Stand September 2013
FÜR VALETTA ROLLLÄDEN
GUM
max. 9 cm
SUGB = braun
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
KGUM
Kunststoff Gurtumlenkung
KV KASTENVERLÄNGERUNG
Kastenverlängerung mindestens 2,5 cm
auf Gegenseite Blendenüberstand wenn notwendig
Symmetrisch zu Antriebsseite empfohlen
max. 9 cm
mind. 2,5 cm
1 bis 11 cm
11 / 13
