MOTOR EINSTELLANLEITUNG
M 40 ❙ M 50
FÜR VALETTA ROLLLÄDEN

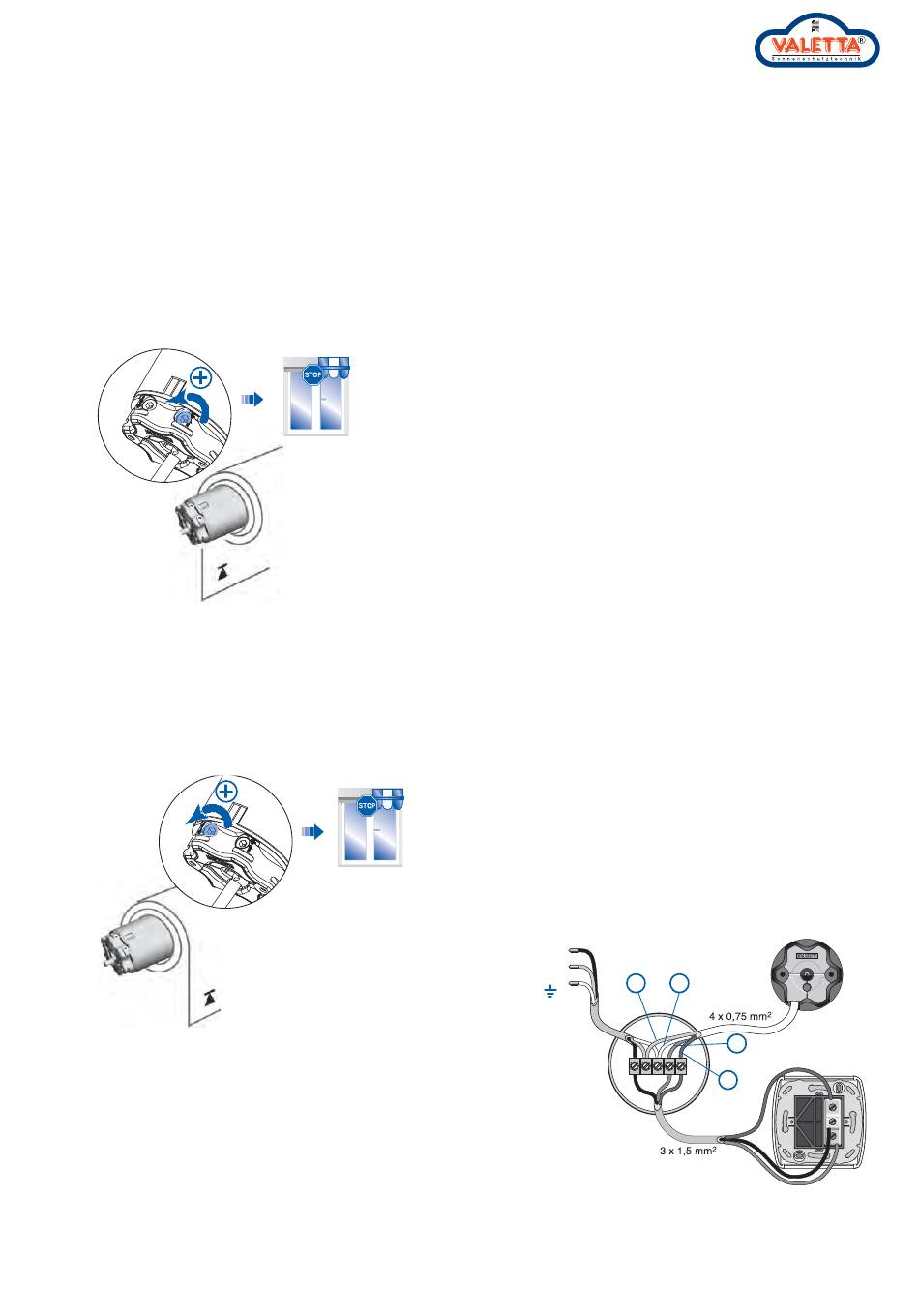

KURZBESCHREIBUNG DER ENDLAGEN-NACHJUSTIERUNG M40 ❙ M50
Der Motor wird im Werk vorab eingestellt und muß nach der Montage nur mehr nachjustiert und die Endlagen geprüft werden.
ZUM NACHJUSTIEREN DER UNTEREN ENDLAGE GEHEN SIE WIE FOLGT VOR:
1. Schließen sie den Motor an das Netz
2. Nehmen Sie den Revisionsdeckel ab und lassen sie den Behang nach unten laufen bis er stoppt.
3. Drehen Sie nun mit einen 4er Inbusschlüssel das untere Einstellrad (von außen gesehen)
ins „+" oder „–" bis die gewünschte Endlage erreicht ist.
ZUM EINSTELLEN DER OBEREN ENDLAGE GEHEN SIE WIE FOLGT WEITER VOR:
6. Lassen Sie den Behang nach oben laufen
7. Wenn der Behang stehen bleibt bevor die obere Endlage erreicht ist dass obere Einstellrad
(von aussen gesehen) ins „+" drehen bis der Behang die gewünschte Endlage erreicht.
8. Wenn der Behang die oberen Endlage nicht erreicht das obere Einstellrad ins „–" drehen bis der
Behang die gewünschte Endlage erreicht.
Technische Änderungen vorbehalten / Stand September 2013

UNTERE ENDLAGE

OBERE ENDLAGE

7
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
ANSCHLUSSPLAN
L
N
1 4
SOLUS
PA
2
3
