Installation
3 2
1
10

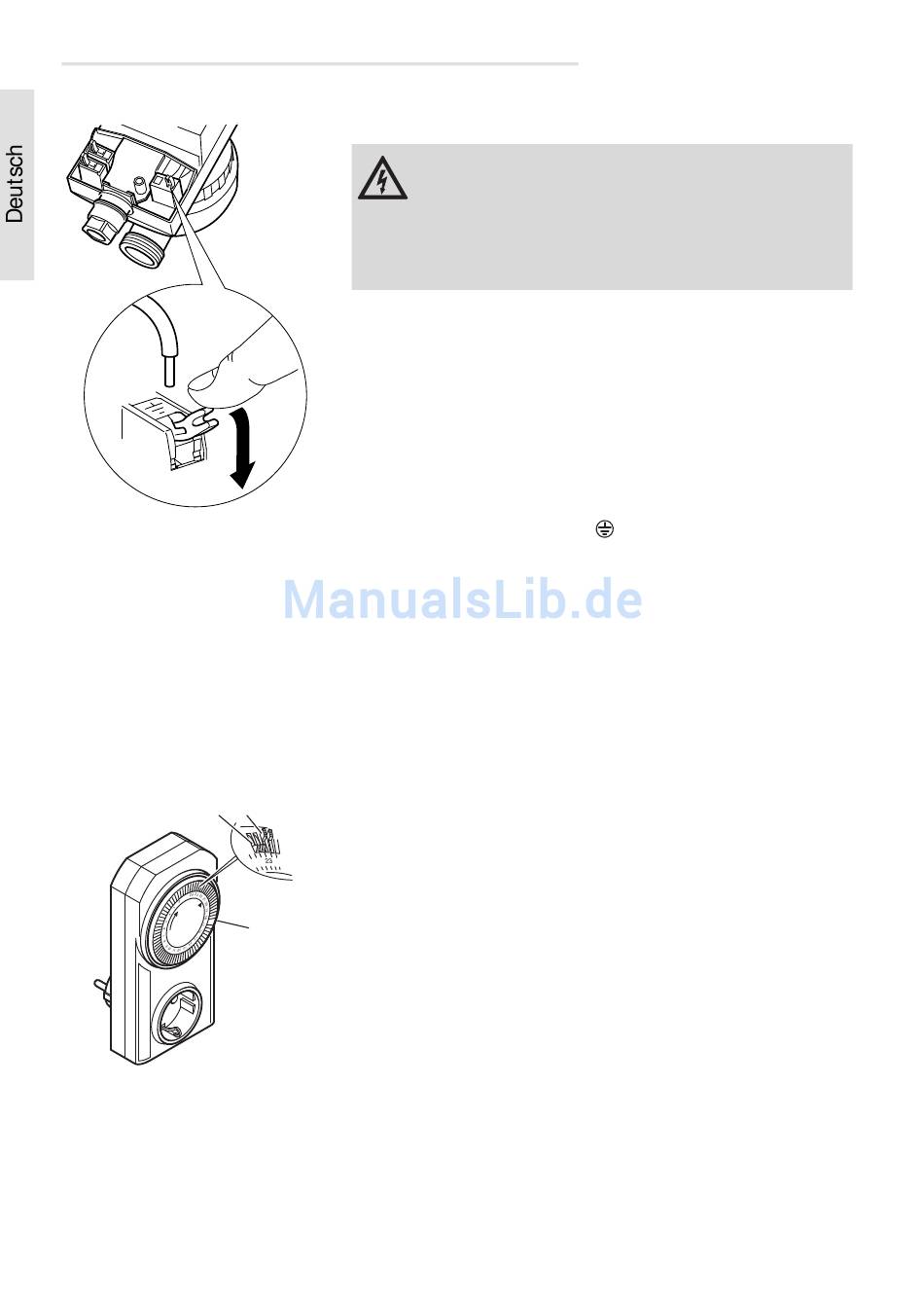

5.2 Elektrischer Anschluss
Gefahr: Arbeiten am Elektroanschluss
dürfen nur von einer Elektrofachkraft ausge-
führt werden. Vor dem Anschließen sicherstel-
len, dass die Anschlussleitung stromlos ist.
1. Eine feste Anschlussleitung mit 5-8 mm
Außendurchmesser mit Steckvorrichtung
oder allpoligem Schalter (mit mindestens
3 mm Kontaktöffnungsweite) installieren.
2. Anschlusskasten öffnen.
3. Anschlussleitung durch die Kabelverschrau-
bung führen und ca. 5 mm abisolieren.
4. Die Adern mit den Kabelklemmen befestigen:
L Phase, N Nulleiter,
5. Kabelverschraubung fest zudrehen.
6. Anschlusskasten schließen.
5.3 Füllen und entlüften
1. Anlage füllen.
2. Der Pumpenrotorraum entlüftet selbsttätig
nach kurzer Betriebsdauer. Kurzzeitiger Tro-
ckenlauf schadet der Pumpe nicht.
5.4 Zeit einstellen
Die Zeitschaltuhr der Versionen Star-Z 15 C kann
wie folgt eingestellt werden.
1. Zeitwahlrad (1) in Pfeilrichtung drehen, um die
aktuelle Uhrzeit einzustellen.
2. Zeitschalter auf dem Zeitwahlrad nach
1
Wunsch ein (2) und aus (3) schalten.
Erde.
WILO AG 02/2008
