Einbau- und Betriebsanleitung Wilo-Star-Z 15
4
4.1 Anwendung
Die Pumpe ist zur Förderung von Trink- oder
Brauchwasser in einem Zirkulationssystem
bestimmt.
4.2 Funktionen
Die Version Star-Z 15 C besitzt zusätzlich einen
Kabelanschluss mit Stecker-Schaltuhr
Seite 10.

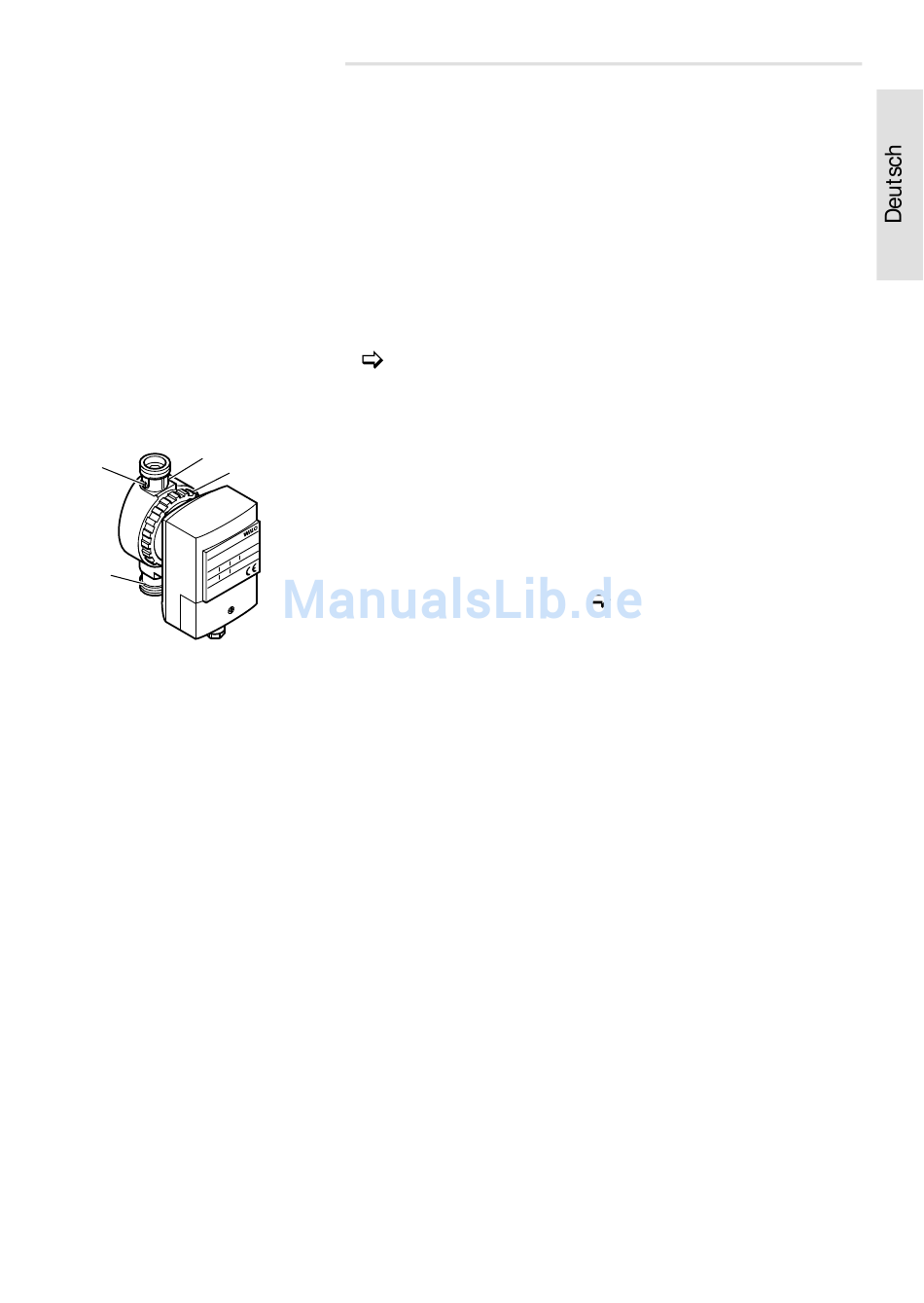

Ventile

Die Versionen Star-Z 15 C, Star-Z 15 A und
Star-Z 15 APress sind auf der Druckseite mit
einem Rückschlagventil (1) und auf der Saugseite
mit einem Absperrventil (2) ausgestattet.
Zum Austauschen des Motorkopfs (3) reicht es
aus, das Absperrventil am Drehschlitz (4) zu
A
5 m
0 ,2
schließen. Der Motorkopf kann dann einfach
abgeschraubt werden

Funktionsweise

Seite 9.
Funktionsweise
7
