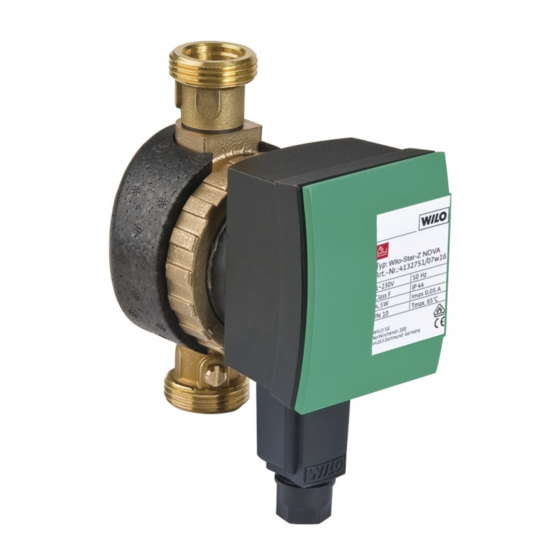

- Seite 1 Pioneering for You Wilo-Star-Z NOVA de Einbau- und Betriebsanleitung 4 142 338-Ed.07 / 2014-09...
- Seite 2 Anschlüsse Seite 5 Ventile Seite 7 Typenschlüssel Seite 5 Anschließen Seite 9 Elektrischer Anschluss Seite 10 Sicherheit Seite 3 Funktionsweise Seite 7 Installation Seite 8 Störungen Seite 13 WILO SE 09/2014...
-
Seite 3: Sicherheit
Gefahr: Weist auf Lebensgefahr durch elektrischen Strom hin. Warnung: Weist auf mögliche Lebens- oder Verletzungsgefahr hin. Vorsicht: Weist auf mögliche Gefährdun- gen für die Pumpe oder andere Gegenstände hin. Hinweis: Hebt Tipps und Informationen hervor. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA... - Seite 4 • Stromkabel nicht knicken, einklemmen oder mit Hitzequellen in Berührung kommen las- sen. • Die Pumpe ist nach Schutzart IP 42 gegen Tropfwasser geschützt. Die Pumpe vor Spritz- wasser schützen, nicht in Wasser oder andere Flüssigkeiten eintauchen. WILO SE 09/2014...
-
Seite 5: Technische Daten
Typenbezeichnung A = mit Absperrarmaturen C = mit Absperrarmaturen und anschlussfertig mit Stecker-Schaltuhr 3.2 Anschlüsse Star-Z NOVA Schraubanschluss: 15 (Rp ½") Star-Z NOVA A und Star-Z NOVA C Schraubanschluss: 15 (Rp ½") und Absperr- armaturen Einbau- und Betriebsanleitung Wilo-Star-Z NOVA... -
Seite 6: Lieferumfang
Fördermediums Max. + 40 °C Umgebungstemperatur Max. zulässige Gesamthärte in 20° dH Trinkwasserzirkulations- systemen Weitere Daten siehe Typenschild oder Wilo- Katalog. 3.4 Lieferumfang 1 Pumpe 2 Wärmedämmschale 3 Dichtringe 4 Wilo-Connector 5 Einbau- und Betriebsanleitung (nicht dargestellt) WILO SE 09/2014... -
Seite 7: Funktionsweise
Zum Austauschen des Motorkopfs (3) reicht es aus, durch Abziehen den Connector (5) stromlos zu machen und das Absperrventil am Drehschlitz (4) zu schließen. Der Motorkopf kann dann ein- fach abgeschraubt werden Seite 9. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA... -
Seite 8: Mechanische Installation
1. Einbauort so vorbereiten, dass die Pumpe frei von mechanischen Spannungen montiert werden kann. 2. Korrekte Einbaulage wählen, nur wie in (Abb. A) gezeigt. Der Pfeil auf der Rückseite des Gehäuses gibt die Fließrichtung an. WILO SE 09/2014... - Seite 9 Rückschlagventil sind diese bereits mit einem Anzugsdrehmoment von 15 Nm (hand- fest) dichtend vormontiert. Ein zu hohes Anzugsmoment beim Verschrauben zerstört die Ventilverschraubung und den O-Ring. Beim Einbau das Ventil mit einem Maulschlüssel gegen Verdrehen sichern! Einbau- und Betriebsanleitung Wilo-Star-Z NOVA...
-
Seite 10: Elektrischer Anschluss
Gefahr: Arbeiten am Elektroanschluss dürfen nur von einer Elektrofachkraft ausge- führt werden. Vor dem Anschließen sicherstel- len, dass die Anschlussleitung stromlos ist. Den elektrischen Anschluss wie folgt durchführen: PE N Bild 1 Bild 2 Bild 3 Bild 4 WILO SE 09/2014... -
Seite 11: Füllen Und Entlüften
5.3 Füllen und entlüften 1. Anlage füllen. 2. Der Pumpenrotorraum entlüftet selbsttätig nach kurzer Betriebsdauer. Dabei können Geräusche auftreten. Gegebenenfalls kann ein mehrmaliges An- und Ausschalten die Entlüftung beschleunigen. Kurzzeitiger Trockenlauf schadet der Pumpe nicht. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA... -
Seite 12: Wartung/Störungen
Motor können Geräusche und Rotationswechsel auftreten. Dies ist in dieser Situation ein normaler Zustand. Die einwandfreie Funktion ist nur gewährleistet wenn die Pumpe im Fördermedium läuft. Austausch des Motorkopfs Seite 9. Wartung/Störungen Servicemotor beim Fachhandwerker bestellen. WILO SE 09/2014... -
Seite 13: Entsorgung
Hinweis: Lässt sich die Störung nicht beheben, Fachhandwerker kontaktieren. 7.1 Entsorgung Umweltschäden • Pumpe nicht im Hausmüll entsorgen. vermeiden • Pumpe dem Recycling zuführen. • Im Zweifel örtliche Kommunalbehörden und Entsorgungsfachbetriebe kontaktieren. Hinweis! Weitere Informationen zum Thema Recycling siehe www.wilo-recycling.com. Einbau- und Betriebsanleitung Wilo-Star-Z NOVA... - Seite 15 WILO SE Nortkirchenstraße 100 D-44263 Dortmund Germany T +49(0)231 4102-0 F +49(0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
