Membranpumpe N87.9

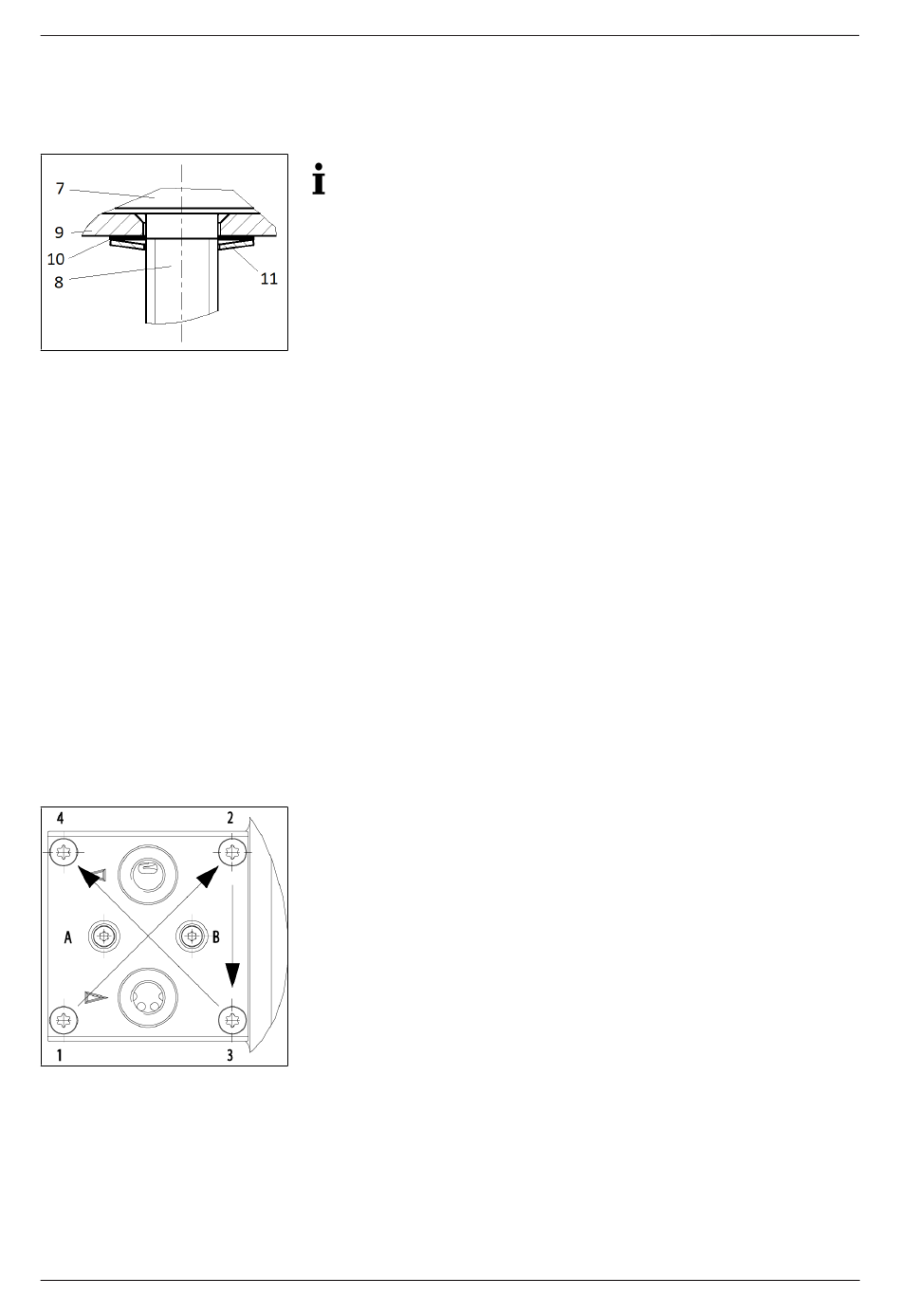

Abb.6 Tellerfeder ausrichten
Abb.7 Kopfschrauben anziehen
Original Betriebs- und Montageanleitung, deutsch, KNF 121538-121540 05/20
5. Kontrollieren Sie alle Teile auf Verunreinigung kontrollieren und reini-
gen Sie diese ggf.
6. Schieben Sie Stützkelch (9), Passscheibe(n) (10) und Tellerfeder (11)
in dieser Reihenfolge auf den Gewindebolzen (8) der neuen Struktur-
membrane (7) (siehe Abb. 6).
Der Tellerrand der Tellerfeder (11) muss zur Strukturmembrane (7)
gerichtet sein.
7. Bewegen Sie das Pleuel (Verbindungsteil zwischen Antriebswelle und
Strukturmembrane) durch Drehen des Gegengewichts in den oberen
Umkehrpunkt.
8. Schrauben Sie die Strukturmembrane mit Stützkelch, Passscheibe(n)
und Tellerfeder im Uhrzeigersinn auf das Pleuel und ziehen Sie diese
handfest an.
Ventilplatten/Dichtungen wechseln
1. Entfernen Sie die Ventilplatten/Dichtungen (12) von der Zwischenplatte
(6).
2. Prüfen Sie die Ventilsitze, Zwischenplatte (6) und Kopfdeckel (5) auf
Verunreinigung und Beschädigung. Reinigen Sie die Teile ggf.
3. Bei Unebenheiten, Kratzern und Korrosion mit KNF in Verbindung set-
zen. Beschädigte Teile bestellen und ersetzen.
4. Legen Sie die neue Ventilplatten/Dichtungen (12) in die Ventilsitze der
Zwischenplatten (6) ein.
5. Setzen Sie den Kopfdeckel (5) entsprechend der Filzstiftmarkierung
auf die Zwischenplatte.
6. Prüfen Sie die Zentrierung des Kopfdeckels (5) durch leichte seitliche
Bewegung.
7. Verbinden Sie Kopfdeckel (5) und Zwischenplatte (6). Schrauben Sie
dazu die Schrauben (3; Abb. 7: A + B) mit Tellerfeder (11) und Pass-
scheiben (10) ein, bis der Schraubenkopf flächig aufsitzt, d. h. gerade
bis zum ersten Widerstand. Bringen Sie auf das Gewinde der Schrau-
ben ein wenig Schraubensicherungsmittel auf (Loctite 222 oder ver-
gleichbares Produkt).
Pumpenkopf montieren
1. Setzen Sie den Pumpenkopf entsprechend der Filzstiftmarkierung auf
das Gehäuse.
2. Setzen Sie die Druckplatte (4) entsprechend der Filzstiftmarkierung auf
den Kopfdeckel.
3. Schrauben Sie die Schrauben (1) mit Tellerfeder (11) ein und ziehen
Sie diese entsprechend der Reihenfolge 1-2-3-4 (siehe Abb. 7) über
Kreuz mit 1 Nm leicht an.
4. Prüfen Sie die Leichtgängigkeit der Pumpe durch Drehen am Gegen-
gewicht.
5. Ziehen Sie die Schrauben (1) mit Tellerfeder (11) entsprechend der
Reihenfolge 1-2-3-4 (siehe Abb. 7) über Kreuz fest. Anziehdrehmo-
ment: 2,1Nm.
6. Ziehen Sie anschließend die Schrauben (3; Abb. 7: A + B) mit einer
weiteren Viertel Umdrehung an (Anziehdrehmoment 30 Ncm) und brin-
gen Sie die Schraubenabdeckungen (2) an.
Abschließende Schritte
1. Montieren Sie den Gehäusedeckel.
2. Prüfen Sie die Dichtigkeit von Pumpenkopf und pneumatischen An-
schlüssen.
Instandhaltung
