Anschluss des Decoders an den Motor
Verbinden Sie den Decoder entsprechend den Anschlusszeichnungen Fig. 1
bzw. Fig. 2 mit den Schienenabnehmern und dem Motor.
Nur für Analogbetrieb auf 2-Leiter-Gleichstrom-Anlagen: Sollte die
Fahrtrichtung der Lok im Analogbetrieb nicht mit der am Trafo
eingestellten Fahrtrichtung übereinstimmen, müssen Sie die Anschlüsse,
die zu den Schienenabnehmern / dem Schleifer führen, umtauschen.
Seite 28
LD-G-42 und LD-W-42

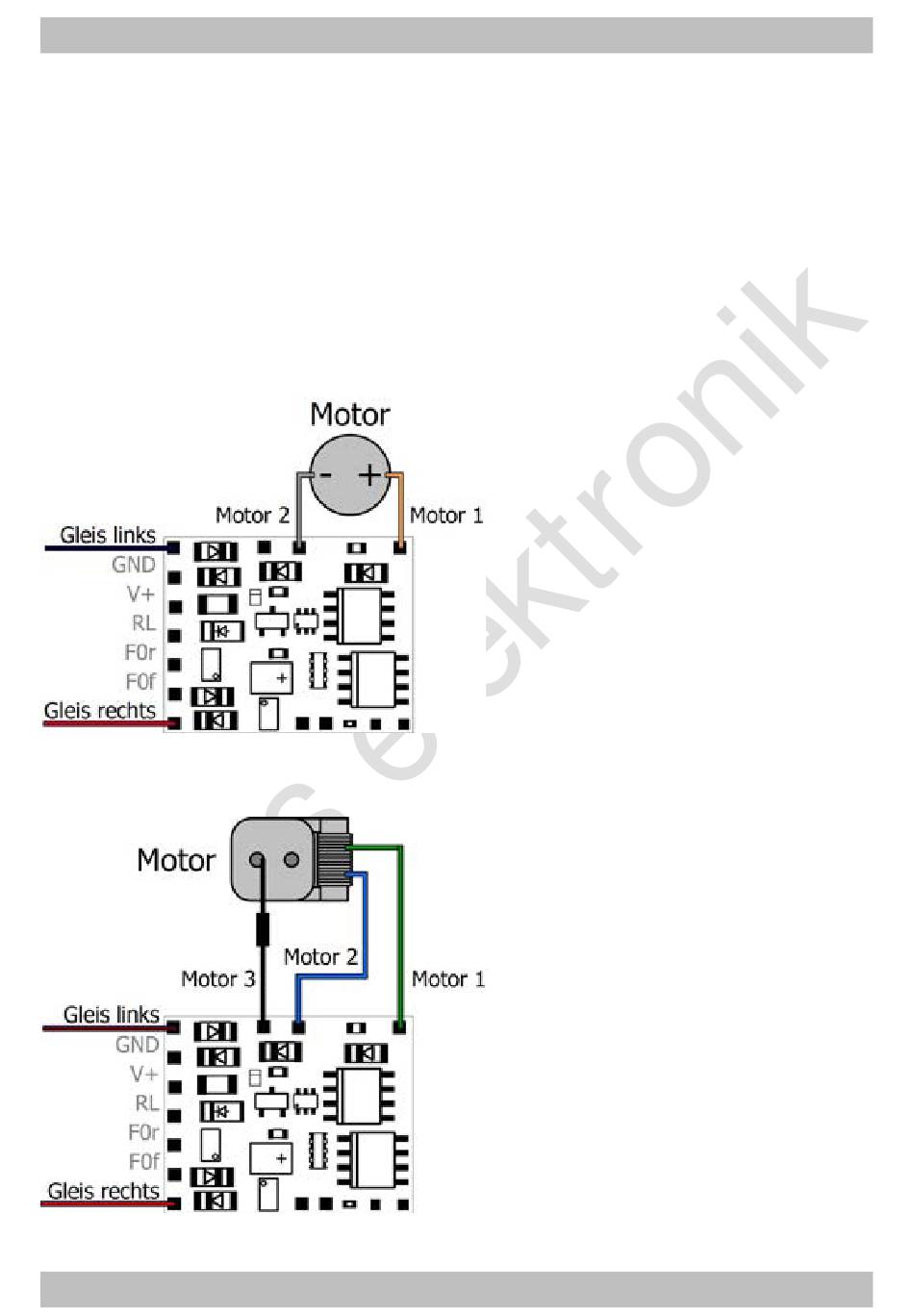

Fig. 1: Anschluss eines
Gleichstrom-Motors und der
Spannungsversorgung
Gleis links
= linker Stromabnehmer
bzw. Gehäusemasse
Gleis rechts
= rechter Stromabnehmer
bzw. Schleifer
Fig. 2: Anschluss eines
Wechselstrom-Motors und der
Spannungsversorgung
Gleis links
= linker Stromabnehmer
bzw. Gehäusemasse
Gleis rechts
= rechter Stromabnehmer
bzw. Schleifer
