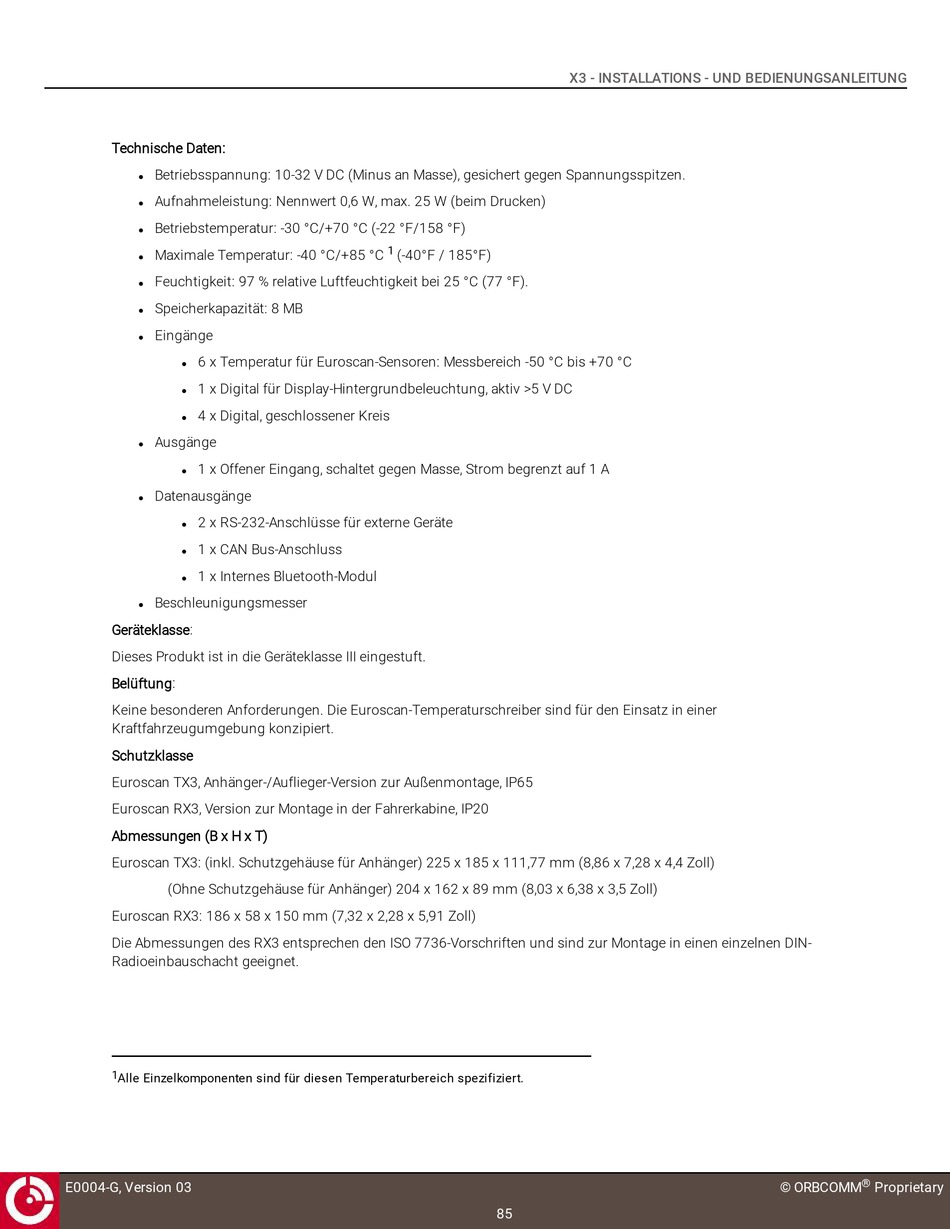

ORBCOMM Euroscan TX3 Installations- Und Bedienungsanleitung Seite 85

Technische Daten:
Betriebsspannung: 10-32 V DC (Minus an Masse), gesichert gegen Spannungsspitzen.
l
Aufnahmeleistung: Nennwert 0,6 W, max. 25 W (beim Drucken)
l
Betriebstemperatur: -30 °C/+70 °C (-22 °F/158 °F)
l
Maximale Temperatur: -40 °C/+85 °C
l
Feuchtigkeit: 97 % relative Luftfeuchtigkeit bei 25 °C (77 °F).
l
Speicherkapazität: 8 MB
l
Eingänge
l
6 x Temperatur für Euroscan-Sensoren: Messbereich -50 °C bis +70 °C
l
1 x Digital für Display-Hintergrundbeleuchtung, aktiv >5 V DC
l
4 x Digital, geschlossener Kreis
l
Ausgänge
l
1 x Offener Eingang, schaltet gegen Masse, Strom begrenzt auf 1 A
l
Datenausgänge
l
2 x RS-232-Anschlüsse für externe Geräte
l
1 x CAN Bus-Anschluss
l
1 x Internes Bluetooth-Modul
l
Beschleunigungsmesser
l
Geräteklasse:
Dieses Produkt ist in die Geräteklasse III eingestuft.
Belüftung:
Keine besonderen Anforderungen. Die Euroscan-Temperaturschreiber sind für den Einsatz in einer
Kraftfahrzeugumgebung konzipiert.
Schutzklasse
Euroscan TX3, Anhänger-/Auflieger-Version zur Außenmontage, IP65
Euroscan RX3, Version zur Montage in der Fahrerkabine, IP20
Abmessungen (B x H x T)
Euroscan TX3: (inkl. Schutzgehäuse für Anhänger) 225 x 185 x 111,77 mm (8,86 x 7,28 x 4,4 Zoll)
(Ohne Schutzgehäuse für Anhänger) 204 x 162 x 89 mm (8,03 x 6,38 x 3,5 Zoll)
Euroscan RX3: 186 x 58 x 150 mm (7,32 x 2,28 x 5,91 Zoll)
Die Abmessungen des RX3 entsprechen den ISO 7736-Vorschriften und sind zur Montage in einen einzelnen DIN-
Radioeinbauschacht geeignet.
1
Alle Einzelkomponenten sind für diesen Temperaturbereich spezifiziert.
E0004-G, Version 03
1
(-40°F / 185°F)
85
X3 - INSTALLATIONS - UND BEDIENUNGSANLEITUNG
®
© ORBCOMM Proprietary
