Typ
Temp. Standard
Temp. Standard mit Stecker
Temp. Standard
Glycerin-Sonde
Legen Sie vor der Installation fest, wie viele Temperaturmesspunkte erforderlich sind, um die gewünschten Daten zu
erfassen. Wenn Anzahl und Position der Sensoren bekannt sind, können aussagekräftige Messwerte der
Lufttemperatur in einem gesamten Abteil erzielt werden.
Die folgenden Punkte sind bei der Installationsplanung der Temperatursensoren zu berücksichtigen:
Der Temperatursensor darf nicht an einer Stelle ohne Luftzirkulation montiert werden.
l
Der Einbauort des Sensors muss vor Stößen durch die Ladung, Türen, usw. geschützt sein.
l
Der Abstand zwischen der Lichtschiene der Innenbeleuchtung und den Sensoren muss mindestens 0,5 m
l
betragen.
ORBCOMM empfiehlt, mindestens einen Sensor pro Abteil und einen Sensor im Luftstrom der Rückluft zu
l
montieren. Die beste Position eines Abteilsensors befindet sich mittig unter der Decke an einem Punkt, der
etwa einem Drittel der Abteillänge (von hinten gemessen) entspricht.
Um den Anforderungen einer demnächst vorgeschriebenen Kalibrierung gerecht zu werden, empfiehlt es sich,
l
eine ausreichende Kabellänge vorzusehen, damit der Sensor bis zum Boden heruntergezogen werden kann.
Montieren Sie den Abteilsensor mit dem mitgelieferten Euroscan-Schutzgitter; dadurch ist gewährleistet, dass
l
der Sensor ausreichend von Luft umströmt wird. Montage des Abteilsensors:

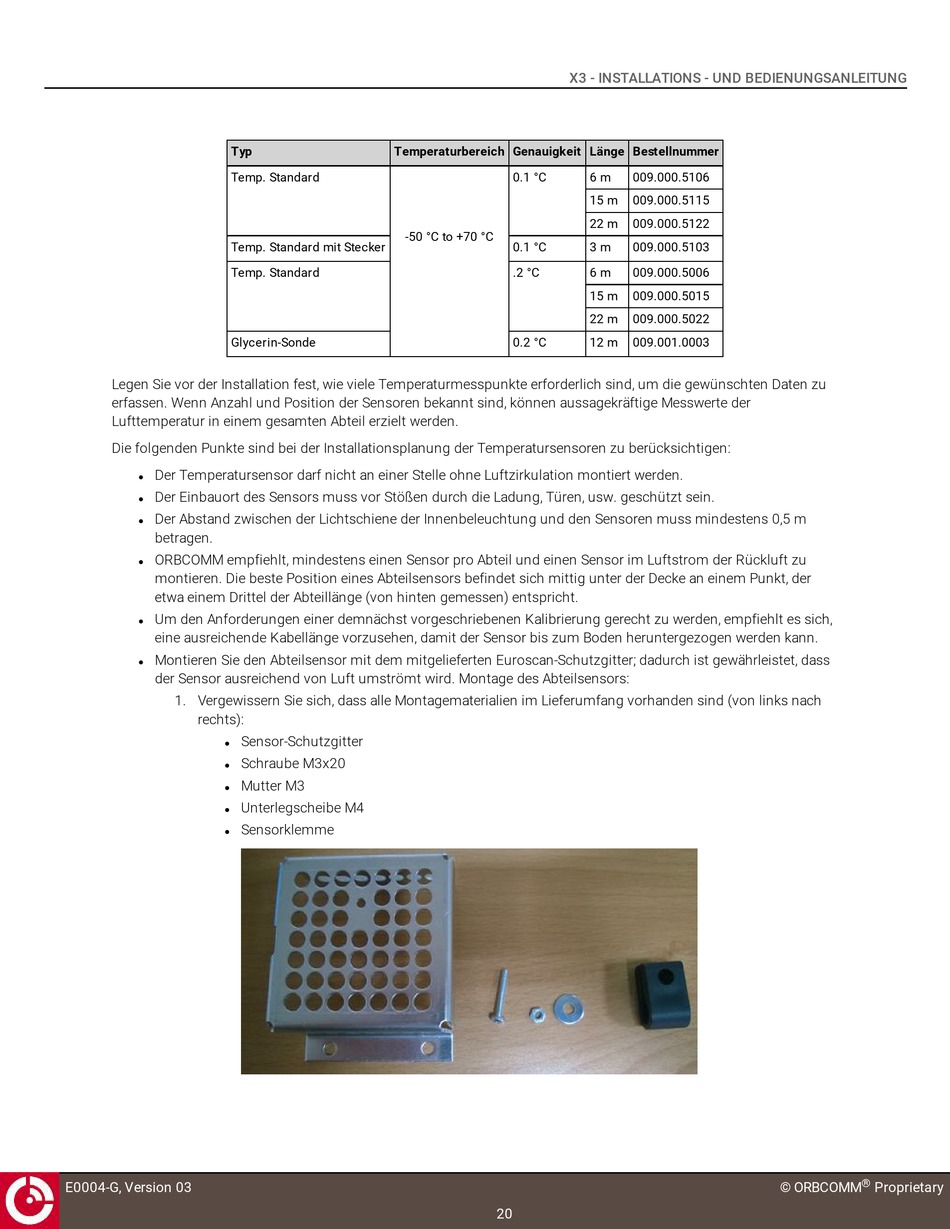

1. Vergewissern Sie sich, dass alle Montagematerialien im Lieferumfang vorhanden sind (von links nach
rechts):
Sensor-Schutzgitter
l
Schraube M3x20
l
Mutter M3
l
Unterlegscheibe M4
l
Sensorklemme
l
E0004-G, Version 03
X3 - INSTALLATIONS - UND BEDIENUNGSANLEITUNG
Temperaturbereich Genauigkeit Länge Bestellnummer
0.1 °C
-50 °C to +70 °C
0.1 °C
.2 °C
0.2 °C
20
6 m 009.000.5106
15 m 009.000.5115
22 m 009.000.5122
3 m 009.000.5103
6 m 009.000.5006
15 m 009.000.5015
22 m 009.000.5022
12 m 009.001.0003
®
