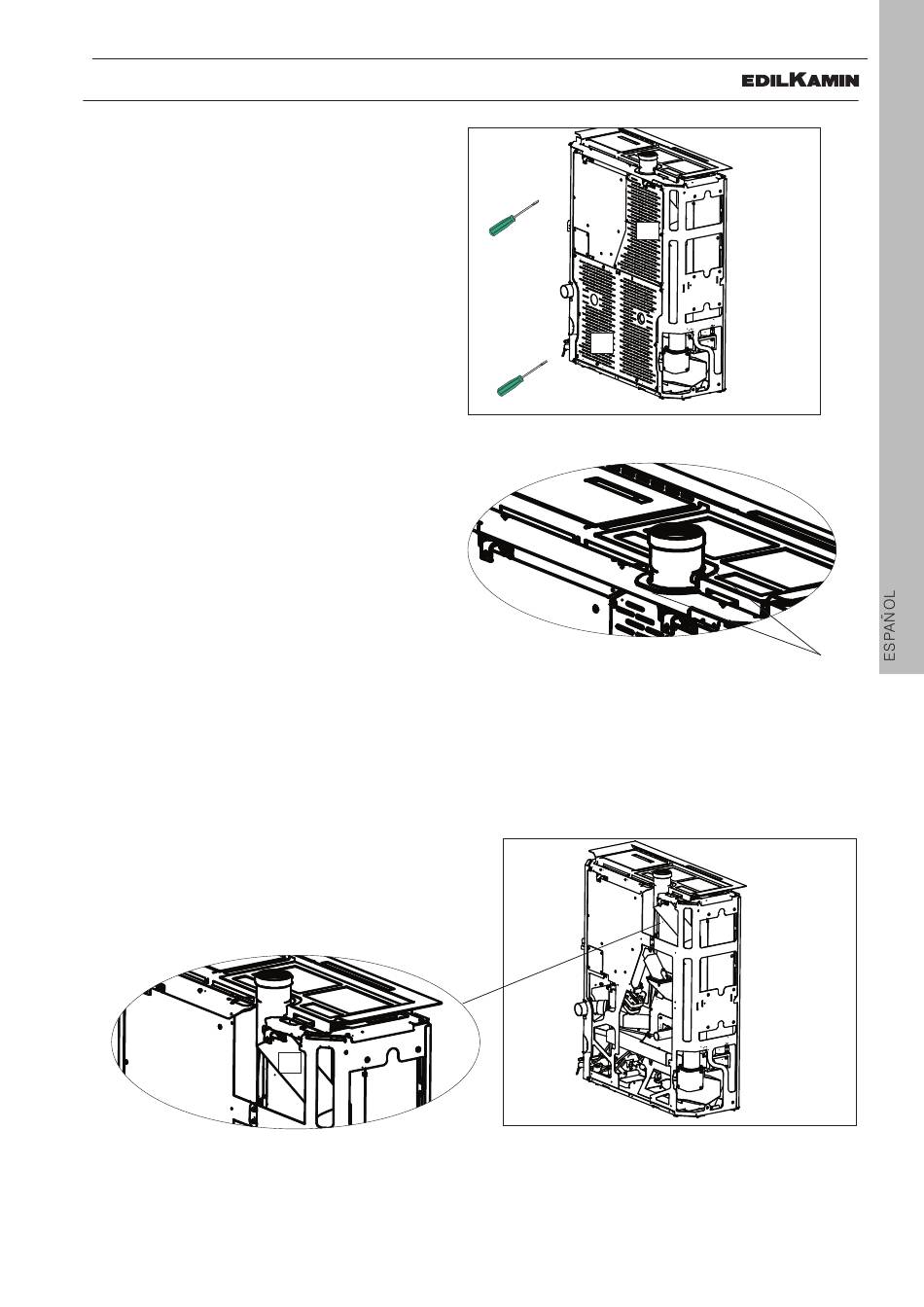

4. Quitar los dos elementos de la parte posterior (D)
y (E) de la estructura, desenroscando diez tornillos
para el elemento inferior (D) y cuatro para el elemento
superior (E). Ver la figura 4.
5. Quitar las dos medias lunas (F), cada una fijada
con dos tornillos, y la placa de cobertura superior
(G), desenroscando cinco tornillos Las dos medias
lunas no se necesitan más. Ver la figura 5a.
6. Quitar la parte superior del tubo de salida de
humos (H), fijado por encastre. Ver las figuras 6 y 6a.
montaje De LoS componenteS
H
Figura 6a
x 4
e
D
x 10
g
Figura 4
Figura 5a
F
19
Figura 6
