INSTALLATION
2

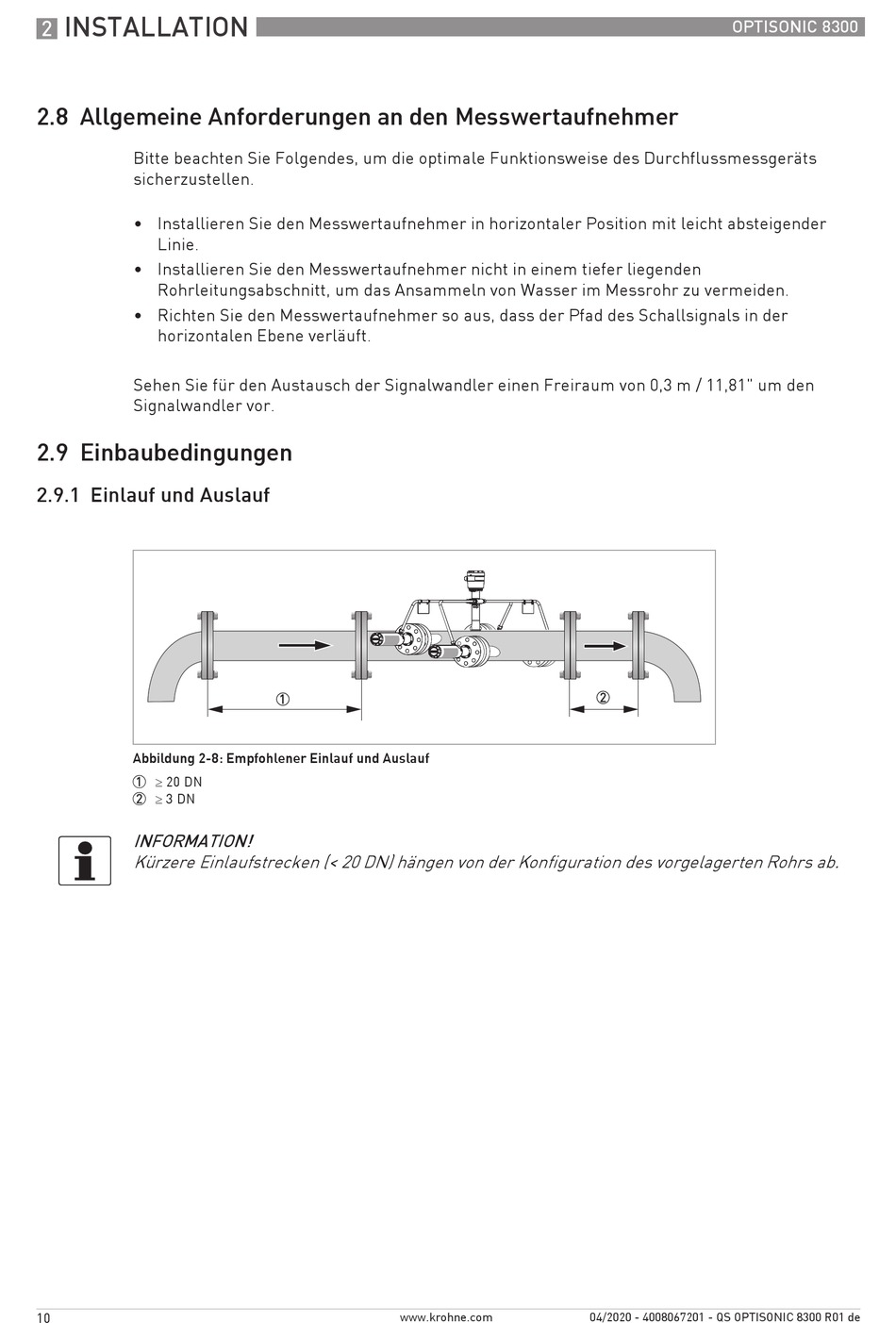

2.8 Allgemeine Anforderungen an den Messwertaufnehmer

Bitte beachten Sie Folgendes, um die optimale Funktionsweise des Durchflussmessgeräts
sicherzustellen.
• Installieren Sie den Messwertaufnehmer in horizontaler Position mit leicht absteigender
Linie.
• Installieren Sie den Messwertaufnehmer nicht in einem tiefer liegenden
Rohrleitungsabschnitt, um das Ansammeln von Wasser im Messrohr zu vermeiden.
• Richten Sie den Messwertaufnehmer so aus, dass der Pfad des Schallsignals in der
horizontalen Ebene verläuft.
Sehen Sie für den Austausch der Signalwandler einen Freiraum von 0,3 m / 11,81" um den
Signalwandler vor.

2.9 Einbaubedingungen

2.9.1 Einlauf und Auslauf

Abbildung 2-8: Empfohlener Einlauf und Auslauf
1 ≥ 20 DN
2 ≥ 3 DN
INFORMATION!
Kürzere Einlaufstrecken (< 20 DN) hängen von der Konfiguration des vorgelagerten Rohrs ab.
