OPTISONIC 8300
Elektrische Anschlussdaten der Eingänge/Ausgänge (Beispiel für die Basisversion)
Elektrische Anschlussdaten der Eingänge/Ausgänge (Beispiel für die Basisversion)
Elektrische Anschlussdaten der Eingänge/Ausgänge (Beispiel für die Basisversion)
Elektrische Anschlussdaten der Eingänge/Ausgänge (Beispiel für die Basisversion)

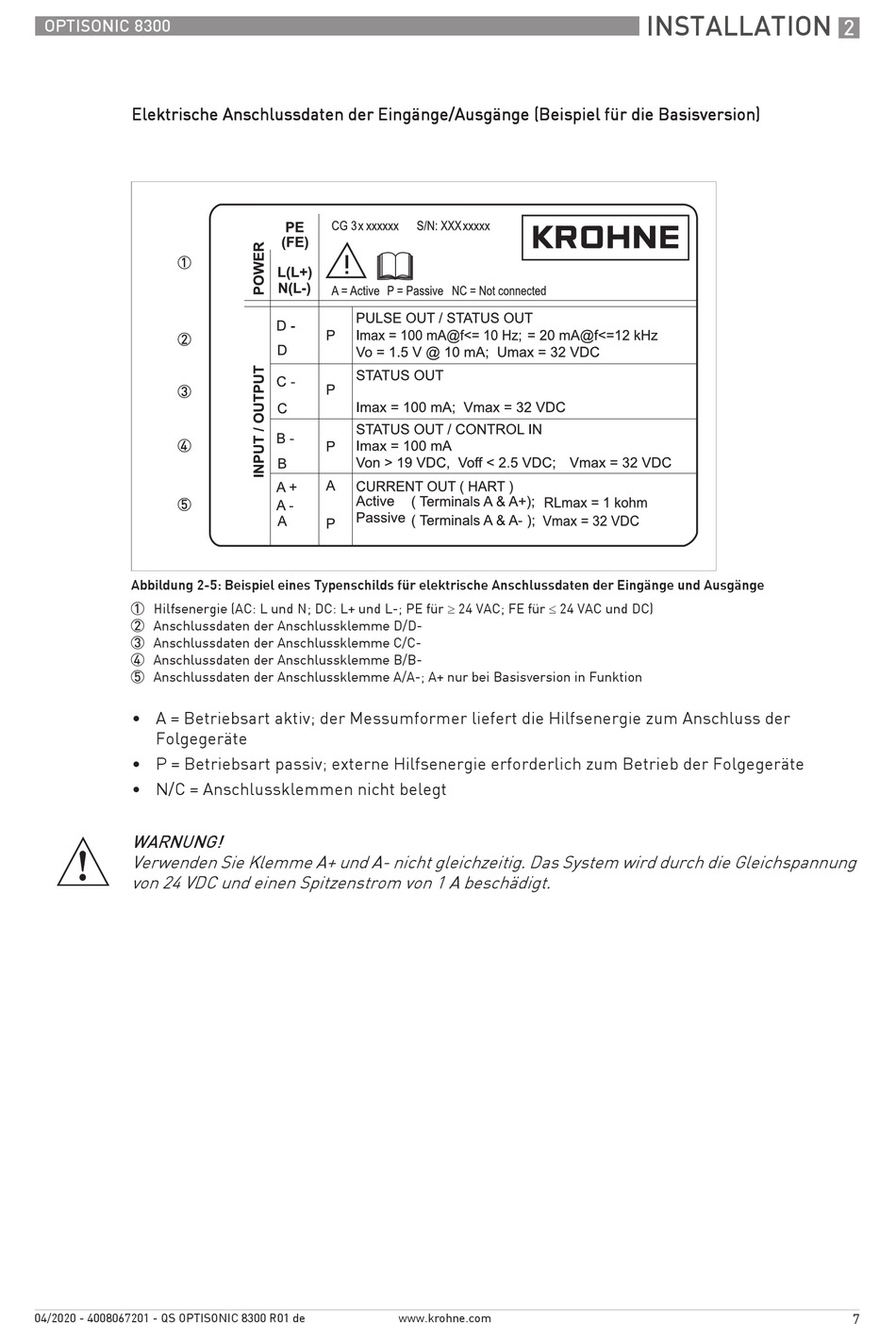

Abbildung 2-5: Beispiel eines Typenschilds für elektrische Anschlussdaten der Eingänge und Ausgänge
1 Hilfsenergie (AC: L und N; DC: L+ und L-; PE für ≥ 24 VAC; FE für ≤ 24 VAC und DC)
2 Anschlussdaten der Anschlussklemme D/D-
3 Anschlussdaten der Anschlussklemme C/C-
4 Anschlussdaten der Anschlussklemme B/B-
5 Anschlussdaten der Anschlussklemme A/A-; A+ nur bei Basisversion in Funktion
• A = Betriebsart aktiv; der Messumformer liefert die Hilfsenergie zum Anschluss der
Folgegeräte
• P = Betriebsart passiv; externe Hilfsenergie erforderlich zum Betrieb der Folgegeräte
• N/C = Anschlussklemmen nicht belegt
WARNUNG!
Verwenden Sie Klemme A+ und A- nicht gleichzeitig. Das System wird durch die Gleichspannung
von 24 VDC und einen Spitzenstrom von 1 A beschädigt.
