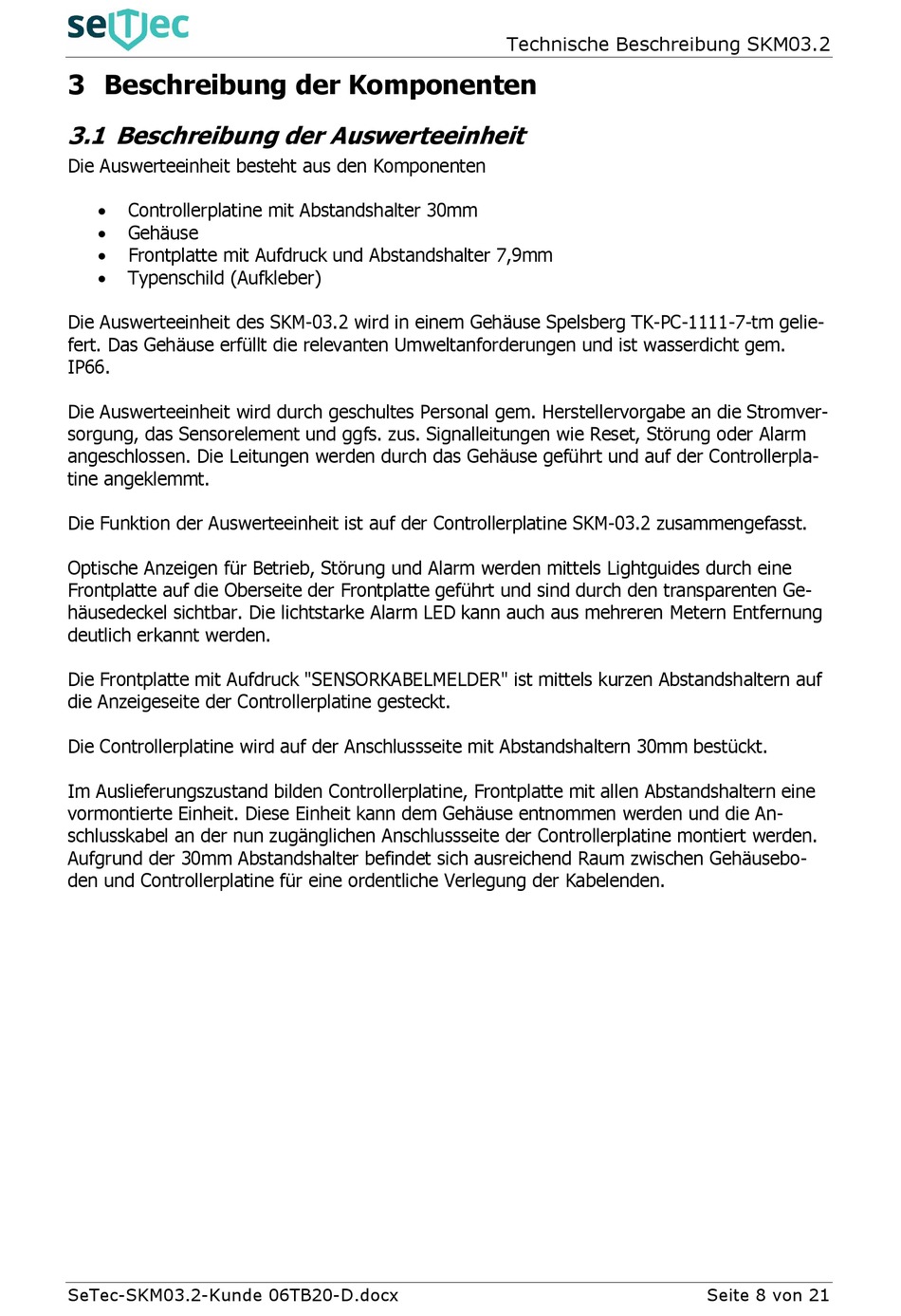

3 Beschreibung der Komponenten
3.1 Beschreibung der Auswerteeinheit
Die Auswerteeinheit besteht aus den Komponenten
Controllerplatine mit Abstandshalter 30mm
Gehäuse
Frontplatte mit Aufdruck und Abstandshalter 7,9mm
Typenschild (Aufkleber)
Die Auswerteeinheit des SKM-03.2 wird in einem Gehäuse Spelsberg TK-PC-1111-7-tm gelie-
fert. Das Gehäuse erfüllt die relevanten Umweltanforderungen und ist wasserdicht gem.
IP66.
Die Auswerteeinheit wird durch geschultes Personal gem. Herstellervorgabe an die Stromver-
sorgung, das Sensorelement und ggfs. zus. Signalleitungen wie Reset, Störung oder Alarm
angeschlossen. Die Leitungen werden durch das Gehäuse geführt und auf der Controllerpla-
tine angeklemmt.
Die Funktion der Auswerteeinheit ist auf der Controllerplatine SKM-03.2 zusammengefasst.
Optische Anzeigen für Betrieb, Störung und Alarm werden mittels Lightguides durch eine
Frontplatte auf die Oberseite der Frontplatte geführt und sind durch den transparenten Ge-
häusedeckel sichtbar. Die lichtstarke Alarm LED kann auch aus mehreren Metern Entfernung
deutlich erkannt werden.
Die Frontplatte mit Aufdruck "SENSORKABELMELDER" ist mittels kurzen Abstandshaltern auf
die Anzeigeseite der Controllerplatine gesteckt.
Die Controllerplatine wird auf der Anschlussseite mit Abstandshaltern 30mm bestückt.
Im Auslieferungszustand bilden Controllerplatine, Frontplatte mit allen Abstandshaltern eine
vormontierte Einheit. Diese Einheit kann dem Gehäuse entnommen werden und die An-
schlusskabel an der nun zugänglichen Anschlussseite der Controllerplatine montiert werden.
Aufgrund der 30mm Abstandshalter befindet sich ausreichend Raum zwischen Gehäusebo-
den und Controllerplatine für eine ordentliche Verlegung der Kabelenden.
SeTec-SKM03.2-Kunde 06TB20-D.docx
Technische Beschreibung SKM03.2
Seite 8 von 21
