3.4.1 Anschluss / Klemmenbelegung

Die Klemmenbelegung der Verbindungsplatine ist identisch zur Klemmenbelegung der Con-
trollerplatine.
Die Sensorkabelenden werden an den Klemmen X1 und X2 angeschlossen:

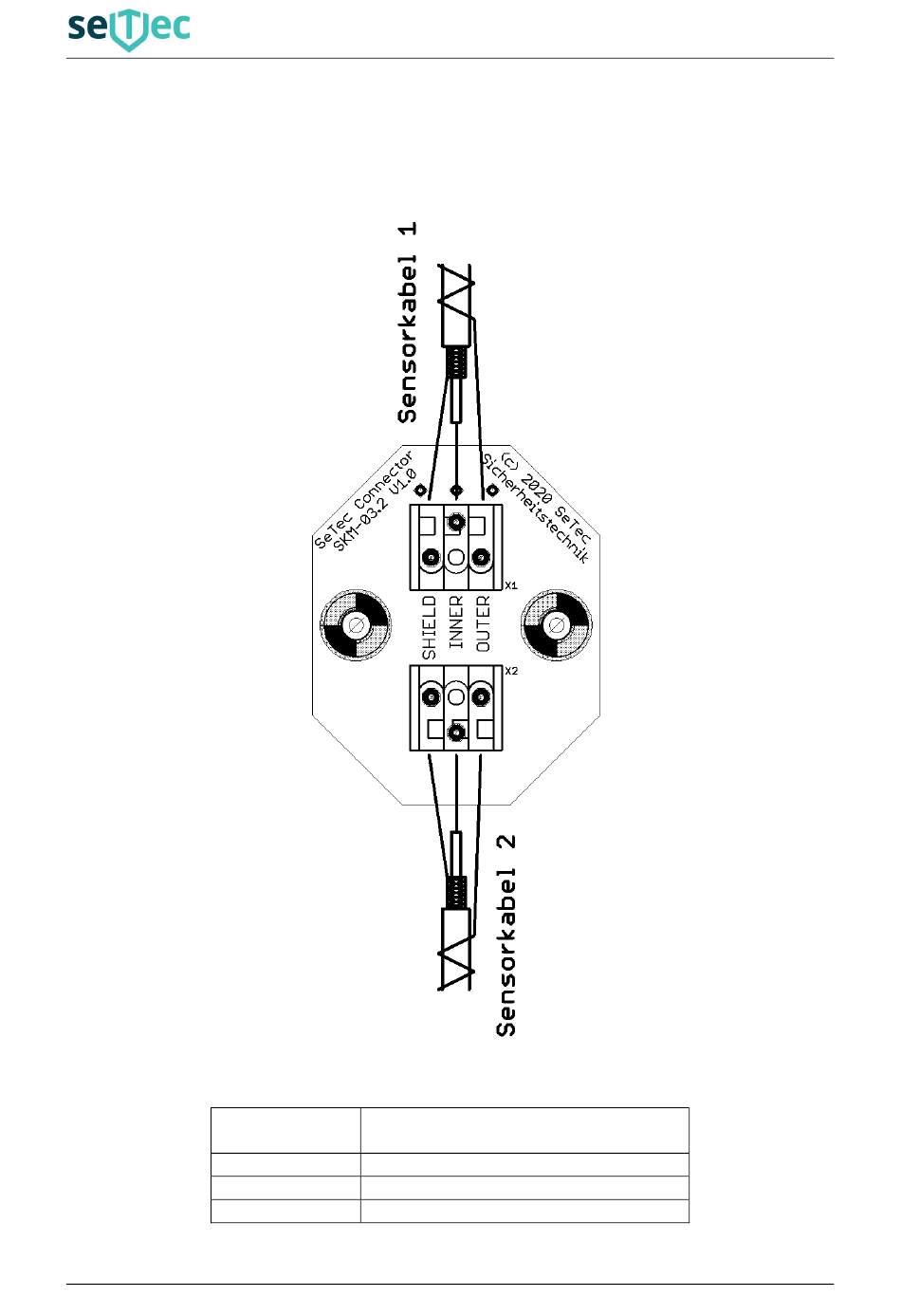

Abbildung 7 Anschluss Verbindungseinheit SKM-03.2
Klemmen-be-
zeichnung
OUTER
INNER
SHIELD

Tabelle 7 Klemmenbelegung Verbindungseinheit SKM-03.2

SeTec-SKM03.2-Kunde 06TB20-D.docx
Technische Beschreibung SKM03.2
Beschreibung
Sensorkabel äußere Ader
Sensorkabel Innenleiter
Sensorkabel Schirmung
