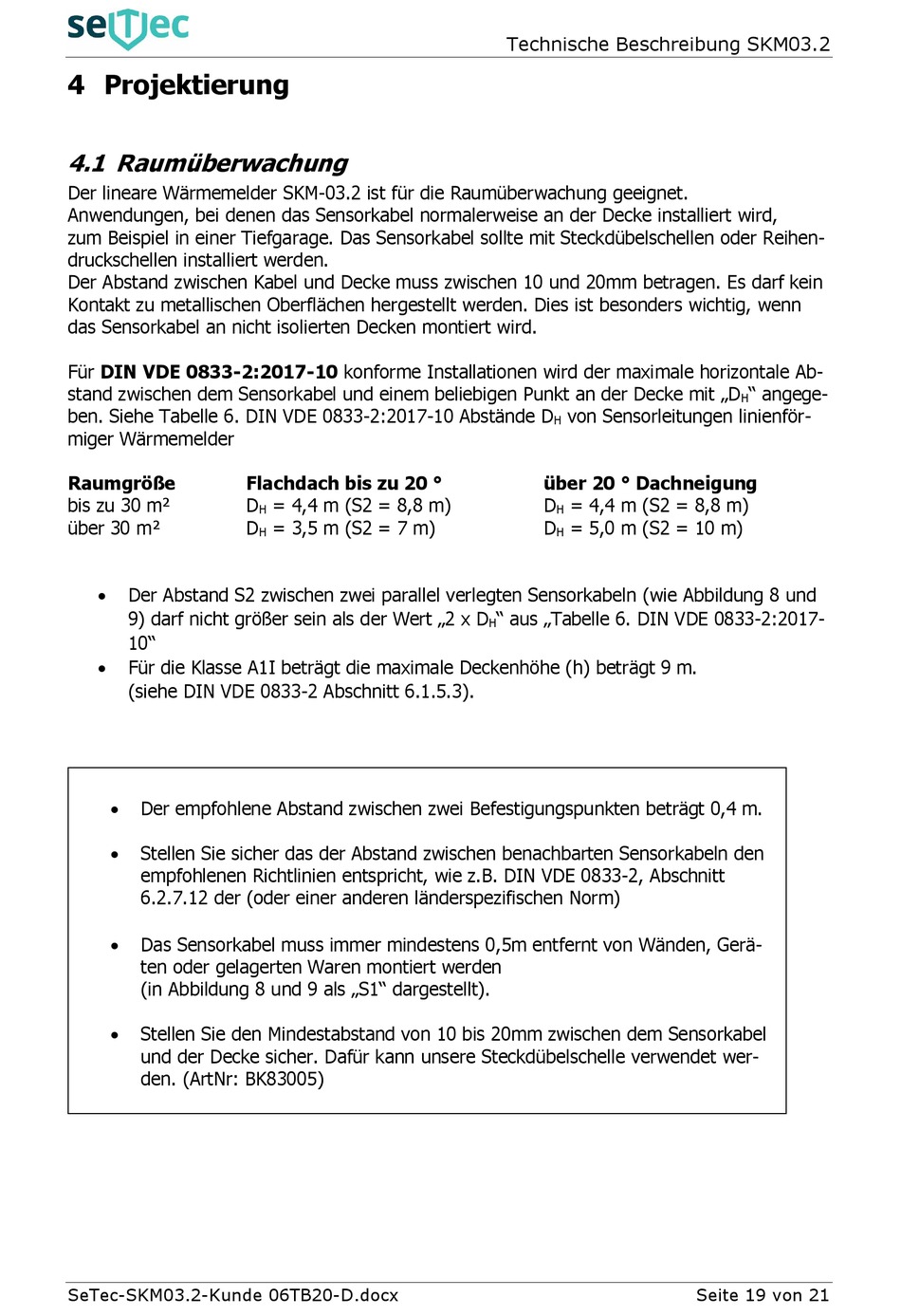

4 Projektierung
4.1 Raumüberwachung
Der lineare Wärmemelder SKM-03.2 ist für die Raumüberwachung geeignet.
Anwendungen, bei denen das Sensorkabel normalerweise an der Decke installiert wird,
zum Beispiel in einer Tiefgarage. Das Sensorkabel sollte mit Steckdübelschellen oder Reihen-
druckschellen installiert werden.
Der Abstand zwischen Kabel und Decke muss zwischen 10 und 20mm betragen. Es darf kein
Kontakt zu metallischen Oberflächen hergestellt werden. Dies ist besonders wichtig, wenn
das Sensorkabel an nicht isolierten Decken montiert wird.
Für DIN VDE 0833-2:2017-10 konforme Installationen wird der maximale horizontale Ab-
stand zwischen dem Sensorkabel und einem beliebigen Punkt an der Decke mit „D
ben. Siehe Tabelle 6. DIN VDE 0833-2:2017-10 Abstände D
miger Wärmemelder
Raumgröße
bis zu 30 m²
über 30 m²
Der Abstand S2 zwischen zwei parallel verlegten Sensorkabeln (wie Abbildung 8 und
9) darf nicht größer sein als der Wert „2 x D
10"
Für die Klasse A1I beträgt die maximale Deckenhöhe (h) beträgt 9 m.
(siehe DIN VDE 0833-2 Abschnitt 6.1.5.3).
Der empfohlene Abstand zwischen zwei Befestigungspunkten beträgt 0,4 m.
Stellen Sie sicher das der Abstand zwischen benachbarten Sensorkabeln den
empfohlenen Richtlinien entspricht, wie z.B. DIN VDE 0833-2, Abschnitt
6.2.7.12 der (oder einer anderen länderspezifischen Norm)
Das Sensorkabel muss immer mindestens 0,5m entfernt von Wänden, Gerä-
ten oder gelagerten Waren montiert werden
(in Abbildung 8 und 9 als „S1" dargestellt).
Stellen Sie den Mindestabstand von 10 bis 20mm zwischen dem Sensorkabel
und der Decke sicher. Dafür kann unsere Steckdübelschelle verwendet wer-
den. (ArtNr: BK83005)
SeTec-SKM03.2-Kunde 06TB20-D.docx
Flachdach bis zu 20 °
D
= 4,4 m (S2 = 8,8 m)
H
D
= 3,5 m (S2 = 7 m)
H
Technische Beschreibung SKM03.2
von Sensorleitungen linienför-
H
über 20 ° Dachneigung
D
= 4,4 m (S2 = 8,8 m)
H
D
= 5,0 m (S2 = 10 m)
H
" aus „Tabelle 6. DIN VDE 0833-2:2017-
H
" angege-
H
Seite 19 von 21
