3.4 Beschreibung der optionalen Verbindungseinheit
Die Verbindungseinheit besteht aus den Komponenten
Verbindungsplatine SKM-03.2
Gehäuse
Aufkleber "F"
Die Verbindungseinheit des SKM-03.2 wird in einem Gehäuse Spelsberg Abox-i-m-025-L ge-
liefert. Das Gehäuse erfüllt die relevanten Umweltanforderungen und ist wasserdicht gem.
IP66.
Die Verbindungseinheit ist optionales Zubehör. Sie kann mehrfach an Trennstellen des Sen-
sorkabels angeschlossen werden unter Einhaltung der Umweltbedingungen des Gesamtsys-
tems.
Die Verbindungsplatine ist fest im Gehäuse verschraubt. Die zu verbindenden Enden der
Sensorkabel werden in das Gehäuse geführt und auf der Verbindungsplatine angeschlossen.
Das Gehäuse ist mit einem Aufkleber "F" versehen.

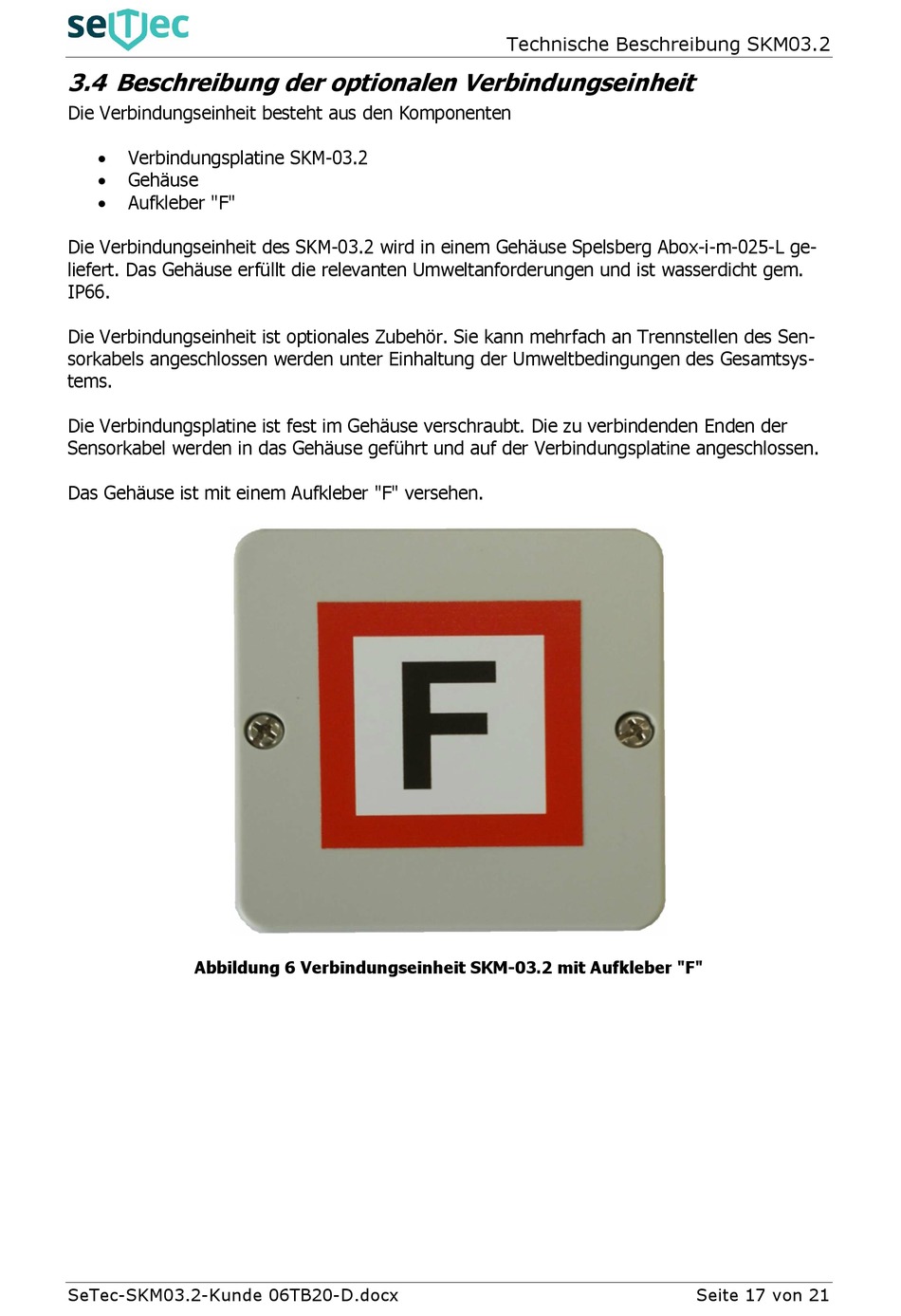

Abbildung 6 Verbindungseinheit SKM-03.2 mit Aufkleber "F"
SeTec-SKM03.2-Kunde 06TB20-D.docx
Technische Beschreibung SKM03.2
Seite 17 von 21
