Klemmen-be-
zeichnung
Positive Versorgungsspannung im Be-
9-36V
reich 9-36V
GND
GND der Versorgungsspannung
Erdung
⏚
Signalausgang: Aktiv bei „kein
ALARM NC
Alarm"
ALARM NO
Signalausgang: Aktiv bei Alarm
Signalspannung für
ALARM COM
ALARM NC/NO
FAULT NO
Signalausgang: Aktiv bei Störung
Signalausgang: Aktiv bei „keine Stö-
FAULT NC
rung"
FAULT COM
Signalspannung für FAULT NC/NO
OUTER
Sensorkabel äußere Ader
INNER
Sensorkabel Innenleiter
SHIELD
Sensorkabel Schirmung
Rücksetzleitung, potentialfreier Kon-
RESET2
takt 2
Rücksetzleitung, potentialfreier Kon-
RESET1
takt 1

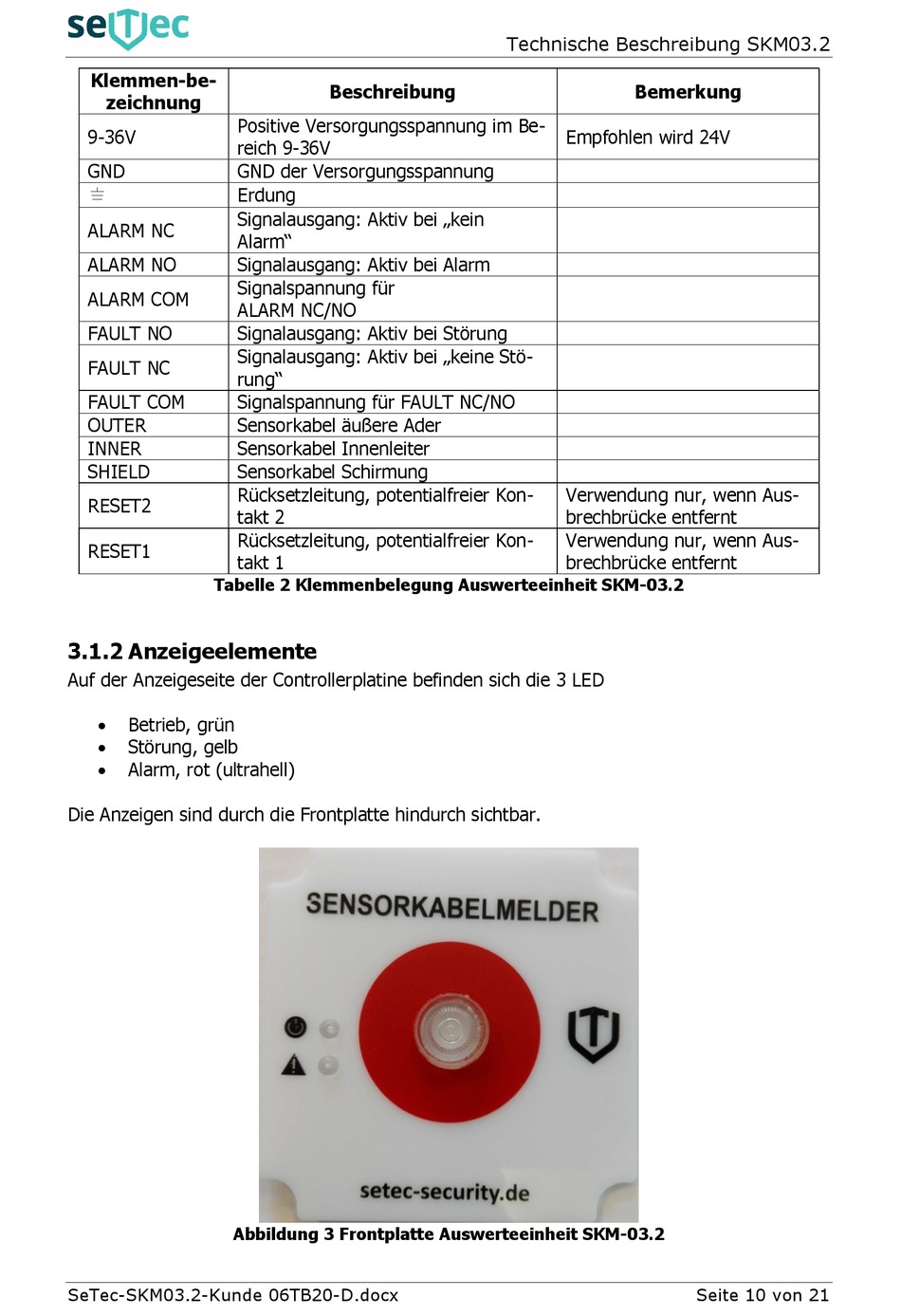

Tabelle 2 Klemmenbelegung Auswerteeinheit SKM-03.2
3.1.2 Anzeigeelemente
Auf der Anzeigeseite der Controllerplatine befinden sich die 3 LED
Betrieb, grün
Störung, gelb
Alarm, rot (ultrahell)
Die Anzeigen sind durch die Frontplatte hindurch sichtbar.
Abbildung 3 Frontplatte Auswerteeinheit SKM-03.2
SeTec-SKM03.2-Kunde 06TB20-D.docx
Beschreibung
Technische Beschreibung SKM03.2
Bemerkung
Empfohlen wird 24V
Verwendung nur, wenn Aus-
brechbrücke entfernt
Verwendung nur, wenn Aus-
brechbrücke entfernt
Seite 10 von 21
