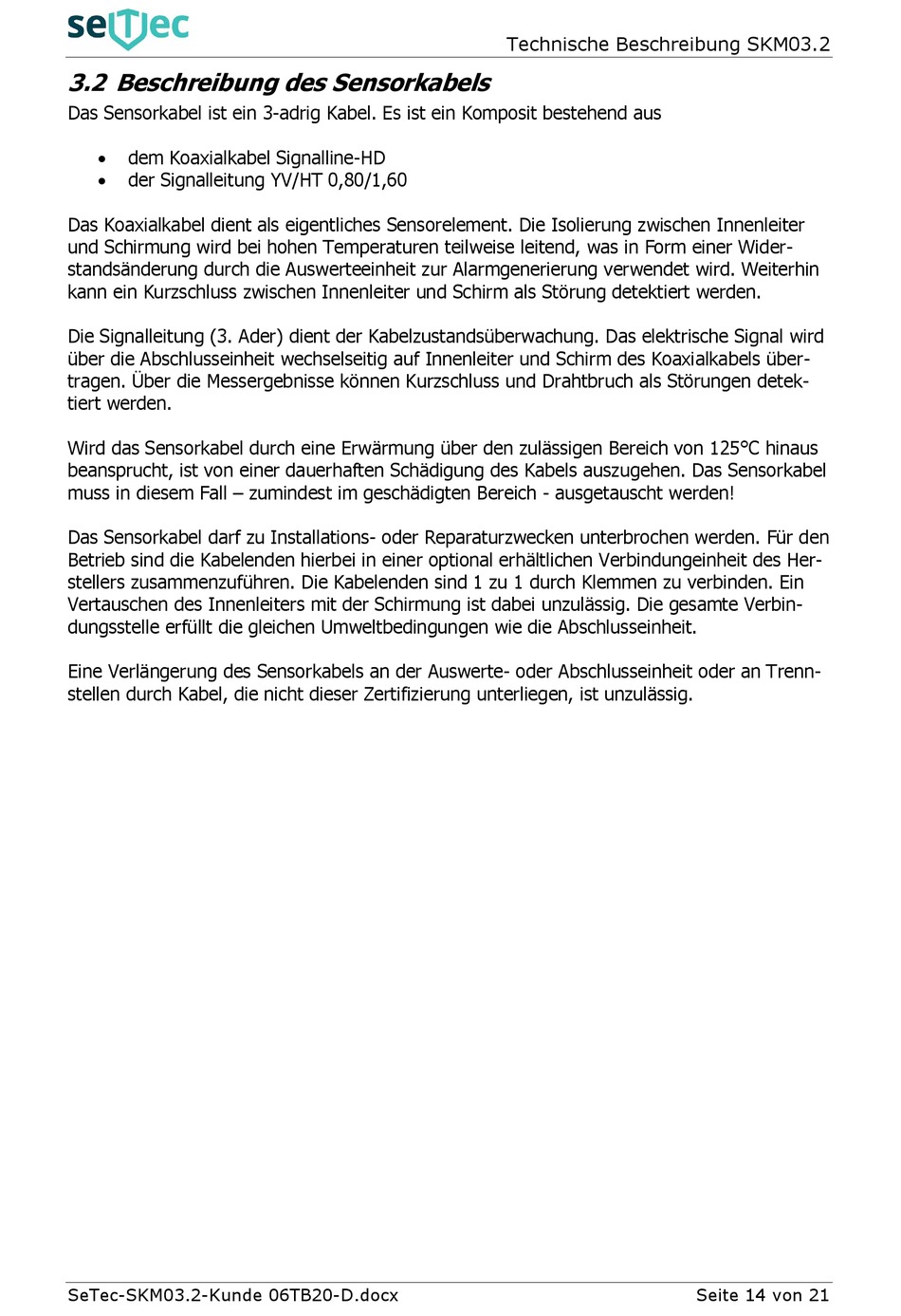

3.2 Beschreibung des Sensorkabels
Das Sensorkabel ist ein 3-adrig Kabel. Es ist ein Komposit bestehend aus
dem Koaxialkabel Signalline-HD
der Signalleitung YV/HT 0,80/1,60
Das Koaxialkabel dient als eigentliches Sensorelement. Die Isolierung zwischen Innenleiter
und Schirmung wird bei hohen Temperaturen teilweise leitend, was in Form einer Wider-
standsänderung durch die Auswerteeinheit zur Alarmgenerierung verwendet wird. Weiterhin
kann ein Kurzschluss zwischen Innenleiter und Schirm als Störung detektiert werden.
Die Signalleitung (3. Ader) dient der Kabelzustandsüberwachung. Das elektrische Signal wird
über die Abschlusseinheit wechselseitig auf Innenleiter und Schirm des Koaxialkabels über-
tragen. Über die Messergebnisse können Kurzschluss und Drahtbruch als Störungen detek-
tiert werden.
Wird das Sensorkabel durch eine Erwärmung über den zulässigen Bereich von 125°C hinaus
beansprucht, ist von einer dauerhaften Schädigung des Kabels auszugehen. Das Sensorkabel
muss in diesem Fall – zumindest im geschädigten Bereich - ausgetauscht werden!
Das Sensorkabel darf zu Installations- oder Reparaturzwecken unterbrochen werden. Für den
Betrieb sind die Kabelenden hierbei in einer optional erhältlichen Verbindungeinheit des Her-
stellers zusammenzuführen. Die Kabelenden sind 1 zu 1 durch Klemmen zu verbinden. Ein
Vertauschen des Innenleiters mit der Schirmung ist dabei unzulässig. Die gesamte Verbin-
dungsstelle erfüllt die gleichen Umweltbedingungen wie die Abschlusseinheit.
Eine Verlängerung des Sensorkabels an der Auswerte- oder Abschlusseinheit oder an Trenn-
stellen durch Kabel, die nicht dieser Zertifizierung unterliegen, ist unzulässig.
