2 Systembeschreibung
2.1 Übersicht
Bei dem Produkt SKM-03.2 handelt es sich um einen rücksetzbaren linienförmigen Wärme-
melder (RLWM).
Das System besteht aus den Komponenten
Auswerteeinheit mit Abschlusseinheit
Sensorkabel rot
Optionale Verbindungseinheiten
Als Sensorkabel können Kabellängen bis max. 300m angeschlossen werden. Das Sensorkabel
wird bei Raumüberwachung typischerweise unter der Decke montiert.
Wärmeeinwirkung auf das Kabel im Brandfall verändern die elektrischen Eigenschaften des
Kabels, was durch die Auswerteeinheit detektiert wird und zur Alarmauslösung führt.
Die Zustände Betrieb, Störung und Alarm werden auf der Auswerteeinheit über LED ange-
zeigt. Weiterhin können Störung und Alarm über potentialfreie Kontakte an externe Melde-
einrichtungen weitergegeben werden.
Der Melder kann über Kodierschalter für die Ansprechklasse A und C nach EN 54-22 konfigu-
riert werden.
Das System verfügt weiterhin über die Möglichkeit, dass ein Alarm durch eine Selbsthaltung
auch nach Wegfall des Alarmauslösers erhalten bleibt. Dieser Zustand kann durch eine ex-
terne Rücksetzschaltung aufgehoben werden.
SeTec-SKM03.2-Kunde 06TB20-D.docx

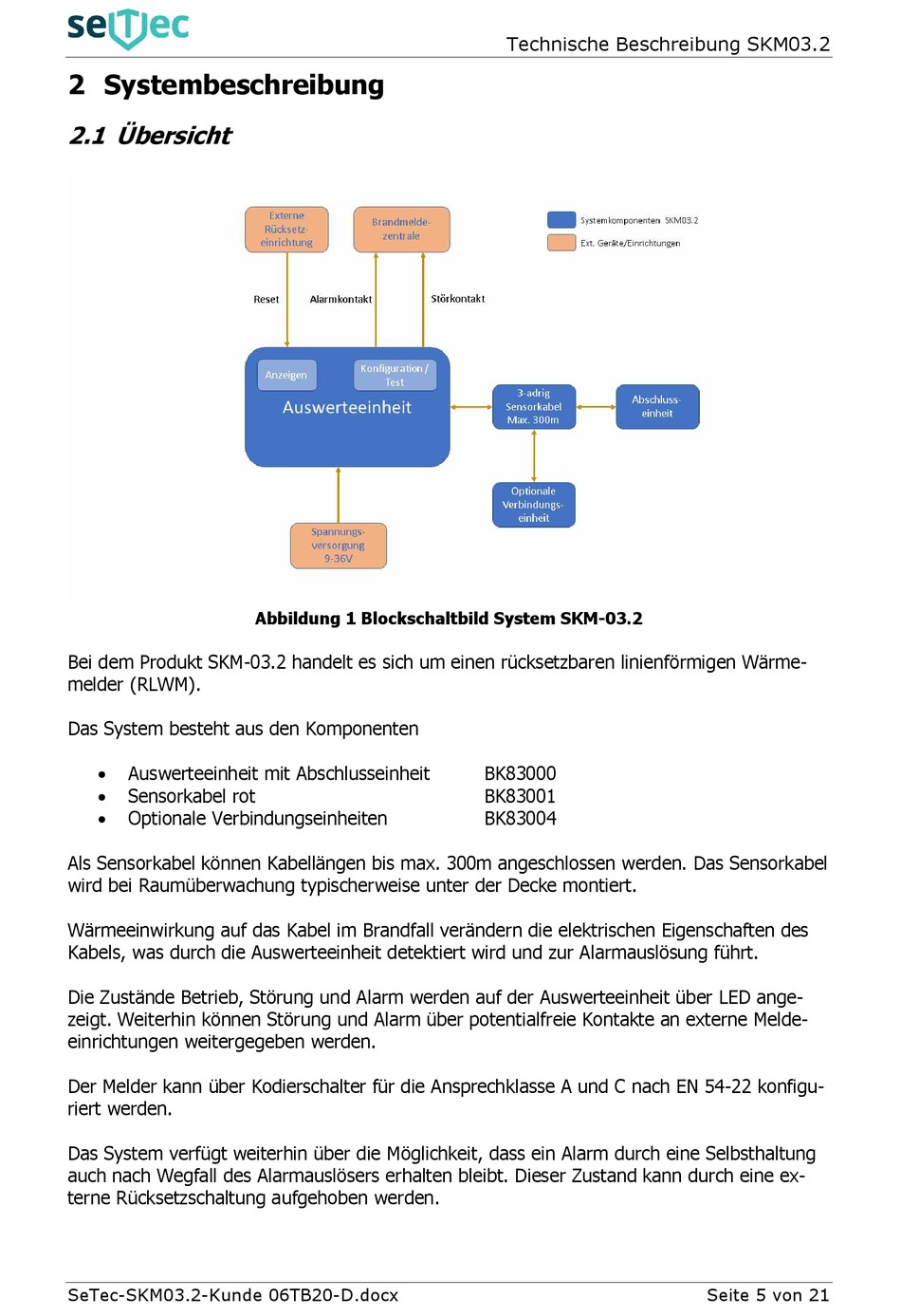

Abbildung 1 Blockschaltbild System SKM-03.2
Technische Beschreibung SKM03.2
BK83000
BK83001
BK83004
Seite 5 von 21
