3.3.1 Anschluss / Klemmenbelegung
Die Klemmenbelegung der Anschlussplatine ist identisch zur Klemmenbelegung der Control-
lerplatine.
Das Sensorkabel wird an die Klemme X1 angeschlossen:

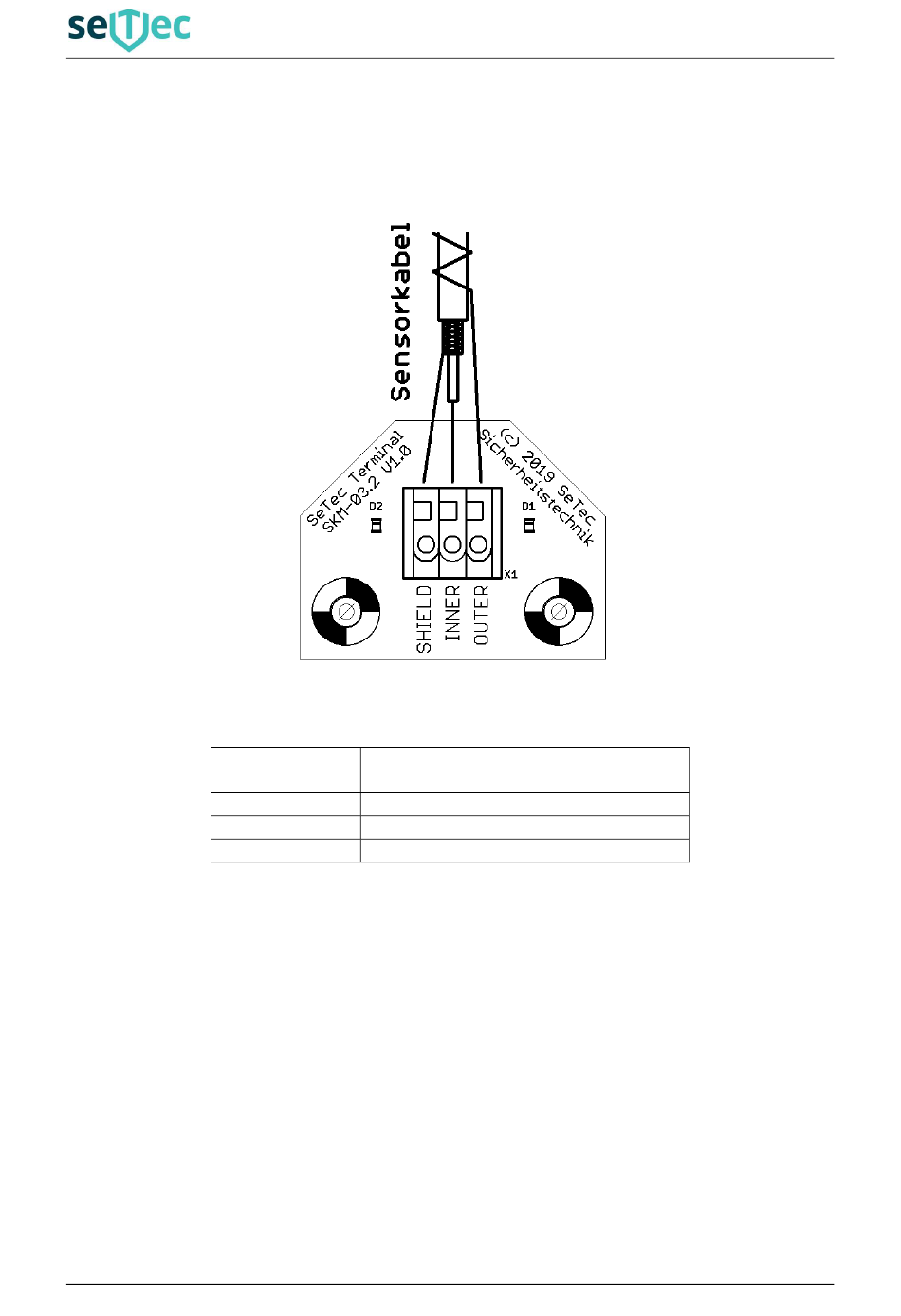

Abbildung 5 Anschluss Abschlusseinheit SKM-03.2
Klemmen-be-
zeichnung
OUTER
INNER
SHIELD
Tabelle 6 Klemmenbelegung Abschlusseinheit SKM-03.2
SeTec-SKM03.2-Kunde 06TB20-D.docx
Technische Beschreibung SKM03.2
Beschreibung
Sensorkabel äußere Ader
Sensorkabel Innenleiter
Sensorkabel Schirmung
Seite 16 von 21
