ims PRO PLASMA CUTTER 85A Handbuch Seite 40

Kontaktschutz-
kappe

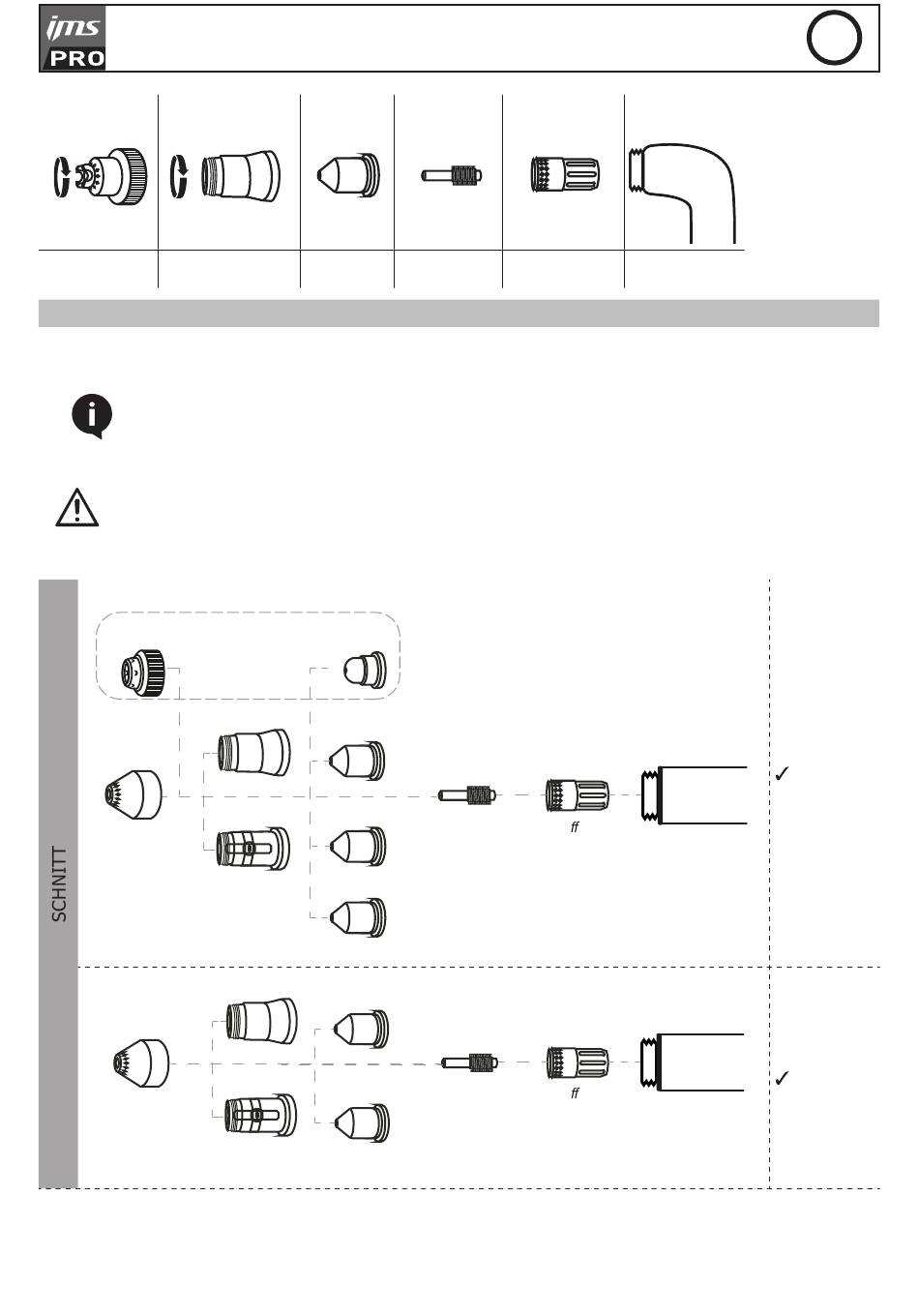

KONFIGURATION DES AUTOMATISCHEN BRENNERS (ART.-NR. 040014)
1 - AUSWAHL DER VERSCHLEISSTEILE
Für den automatischen Z-Brenner benötigen Sie die «ungeschützten» Verschleißteilen. Das heißt, Sie müssen 2 bis 3mm Abstand zwischen dem
Brenner und dem Werkstück lassen.
Für optimale Schnitte müssen die Verschleißteile zu den gewählten Einstellungen passen.
• Verschmutzte Druckluft reduziert die Schneidleistung.
• Eine zu hoher Luftdruck verkürzt die Lebensdauer der Schneiddüse.
Fugenhobeln ist mit einem automatischen Brenner nicht möglich.
Verbrauchsmaterial für den automatischen Brenner:
037496 (x1)
45A
039292 (x1)
Kontaktschutzkappe
039308 (x1)
Kontaktschutzkappe
40
PLASMA CUTTER 85A / 125A
Düsenhalter Schneiddüsen
PRECISION CUT
039315 (x5)
45A
039216 (x1)
039162 (x5)
45A
039179 (x5)
039339 (x1)
65A
ohmic
039186 (x5)
85A
Düsenhalter
Schneiddüsen
039193 (x5)
039223 (x1)
105A
039209 (x5)
039445 (x1)
125A
ohmic
Schneiddüsen
Düsenhalter
Elektrode Diffusor
039155 (x5) 039131 (x1)
Elektrode Di usor
039155 (x5) 039148 (x1)
Elektrode Di usor
DE
Brenner
85A TRI
038479 - 6 m
039520 - 12 m
125A TRI
038479 - 6 m
039520 - 12 m
