Digitaler Eingang in der Schaeffler SmartWeb Software
In der Schaeffler SmartWeb Software sind die angeschlossenen digitalen Eingänge des ProLink Geräts automatisch
angelegt und vorkonfiguriert. Sie können die Konfiguration wie folgt einsehen:
1. Verbinden Sie Ihren Rechner mit dem Prozessormodul
2. Öffnen Sie die geräte-eigene Software SmartWeb
3. Öffnen Sie den Bereich Konfiguration > Eingangskonfigurationen > ProLink Schwingungsmodul
(Seriennummer) > Drehzahleingang 1-2.
4. Klicken Sie für den jeweiligen Digitaleingang auf die Schaltfläche Bearbeiten

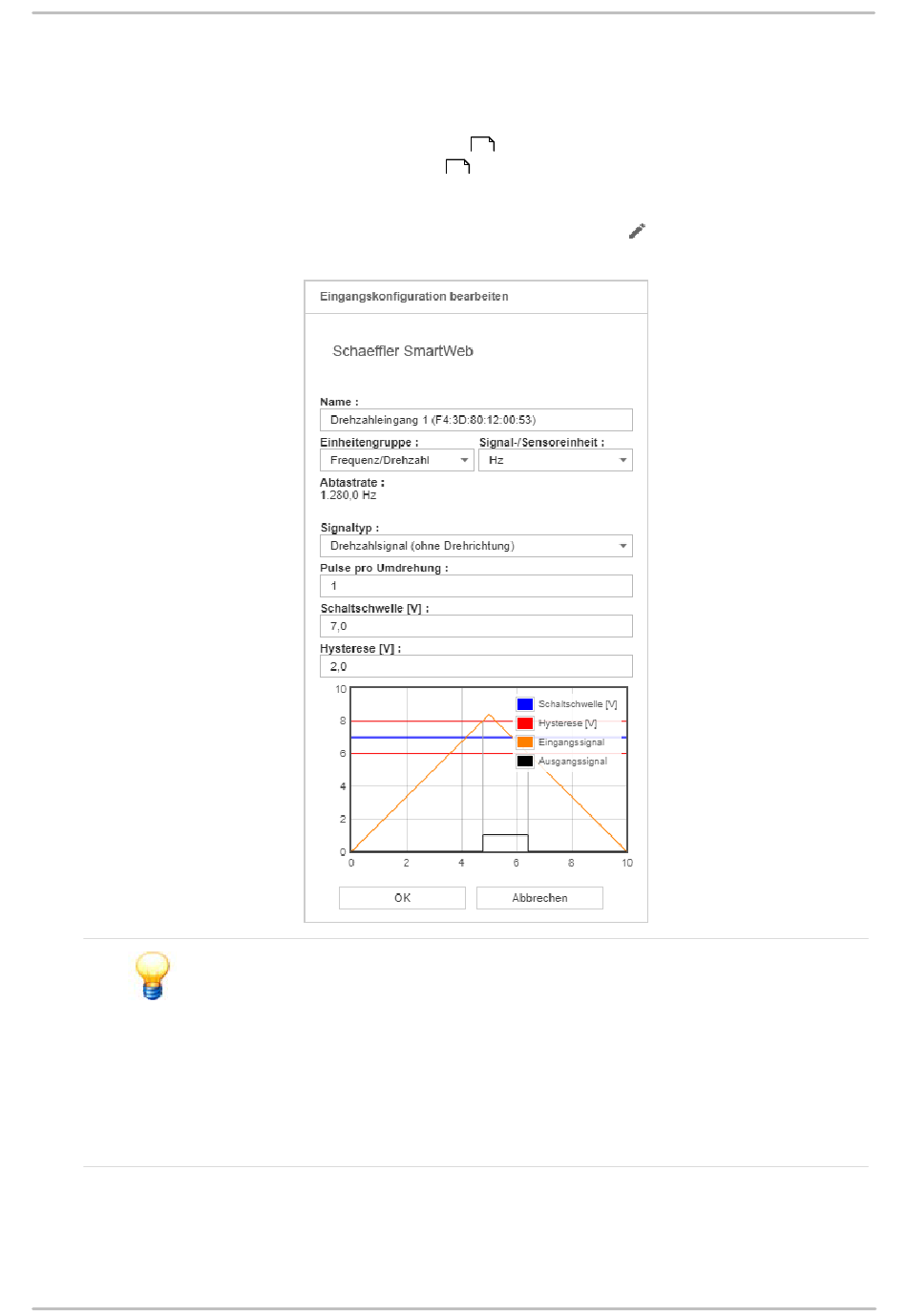

5. Im Dialog Eingangskonfiguration bearbeiten sehen Sie die automatisch angelegte Konfiguration:
Weitere Details zu den möglichen Einstellungen finden Sie in der Benutzerdokumentation Schaeffler SmartWeb.
24
Bitte verwenden Sie eine geschirmte Leitung.
·
Wenn Sie den Sensor über den 24 V-Ausgang für Drehzahlsensoren versorgen, darf er
·
nicht mehr als 25 mA benötigen. Wird dieser Wert überschritten, wird die
Spannungsversorgung abgeschaltet und die entsprechende Eingangs-LED auf rot
geschaltet. Der Zustand wird erst nach einem Neustart des Moduls zurückgesetzt.
Wenn Sie A/B-Encoder als Signaltyp auswählen, werden beide Eingänge
·
zusammengeschaltet, um einen Eingang mit Richtungsinformation zu bilden. Schließen Sie
dazu einen Drehzahlsensor an, der zwei Ausgangssignale liefert, von denen eines um 90°
phasenverschoben ist. Beide Eingänge erhalten dann die gleichen Einstellungen in der
SmartWeb Software. Wenn Sie Drehzahleingänge verwenden, z. B. in Messaufgaben, sind
beide Eingänge weiterhin auswählbar, liefern aber beide die gleichen Daten.
.
