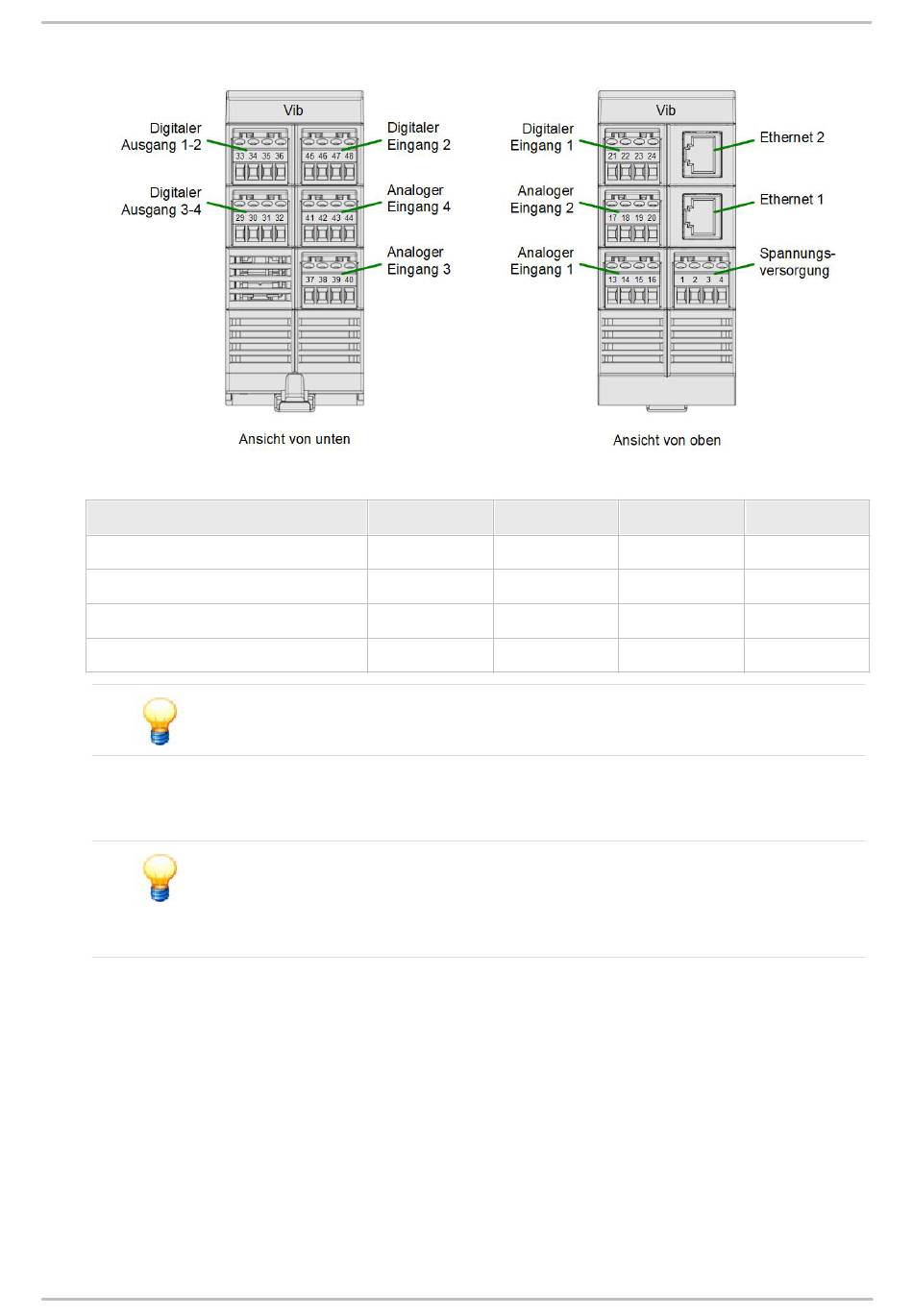

Die Pin-Belegung sieht wie folgt aus:
Analoger Eingang
Analoger Eingang 1
Analoger Eingang 2
Analoger Eingang 3
Analoger Eingang 4
Sie müssen für IEPE-Beschleunigungssensoren in der Schaeffler SmartWeb Software den
Sensortyp IEPE aktivieren. Dies beschreibt Schritt 4.
Schritt 3: Rechner mit Prozessormodul verbinden
Die standardmäßige IP-Adresse des ProLink Systems ist 192.168.1.100.
·
Sie können das ProLink System auch in einem Netzwerk betreiben. Die IP-Adresse kann
·
dann über einen DHCP-Server und die Uhrzeit über einen NTP-Server bereitgestellt
werden. Bei Problemen mit den Netzwerkeinstellungen wenden Sie sich bitte an Ihren
Systemadministrator. Weitere Informationen finden Sie auch im Handbuch SmartWeb.
1. Schalten Sie die Spannungsversorgung für das ProLink System ein.
2. Setzen Sie die IP-Adresse Ihres Rechners auf 192.168.1.xxx.
Für xxx ist 100 ausgeschlossen - diese Adresse ist für das ProLink System reserviert.
3. Verbinden Sie Ihren Rechner über ein LAN-Kabel mit dem ProLink System. Die Verbindung können Sie direkt mit
einem Netzwerkkabel oder über einen Switch herstellen.
4. Öffnen Sie Ihren Browser. Wir empfehlen Google Chrome.
5. Geben Sie die IP-Adresse 192.168.1.100 in der Adresszeile des Browsers ein. Die geräte-eigene Software
SmartWeb wird geöffnet.
Schritt 4: Analoge Eingänge auf IEPE-Sensoren konfigurieren
In der Schaeffler SmartWeb Software sind die angeschlossenen analogen Eingänge des ProLink Geräts automatisch
angelegt und vorkonfiguriert.
Für IEPE-Beschleunigungssensoren müssen Sie den automatisch angelegten Eingang wie folgt anpassen:
Input 1/2/3/4 GND
13
14
17
18
37
38
41
42
Erster Start des Basissystems
GND
Shield FE
15
16
19
20
39
40
43
44
11
