4.2 Abmessungen der ProLink Module

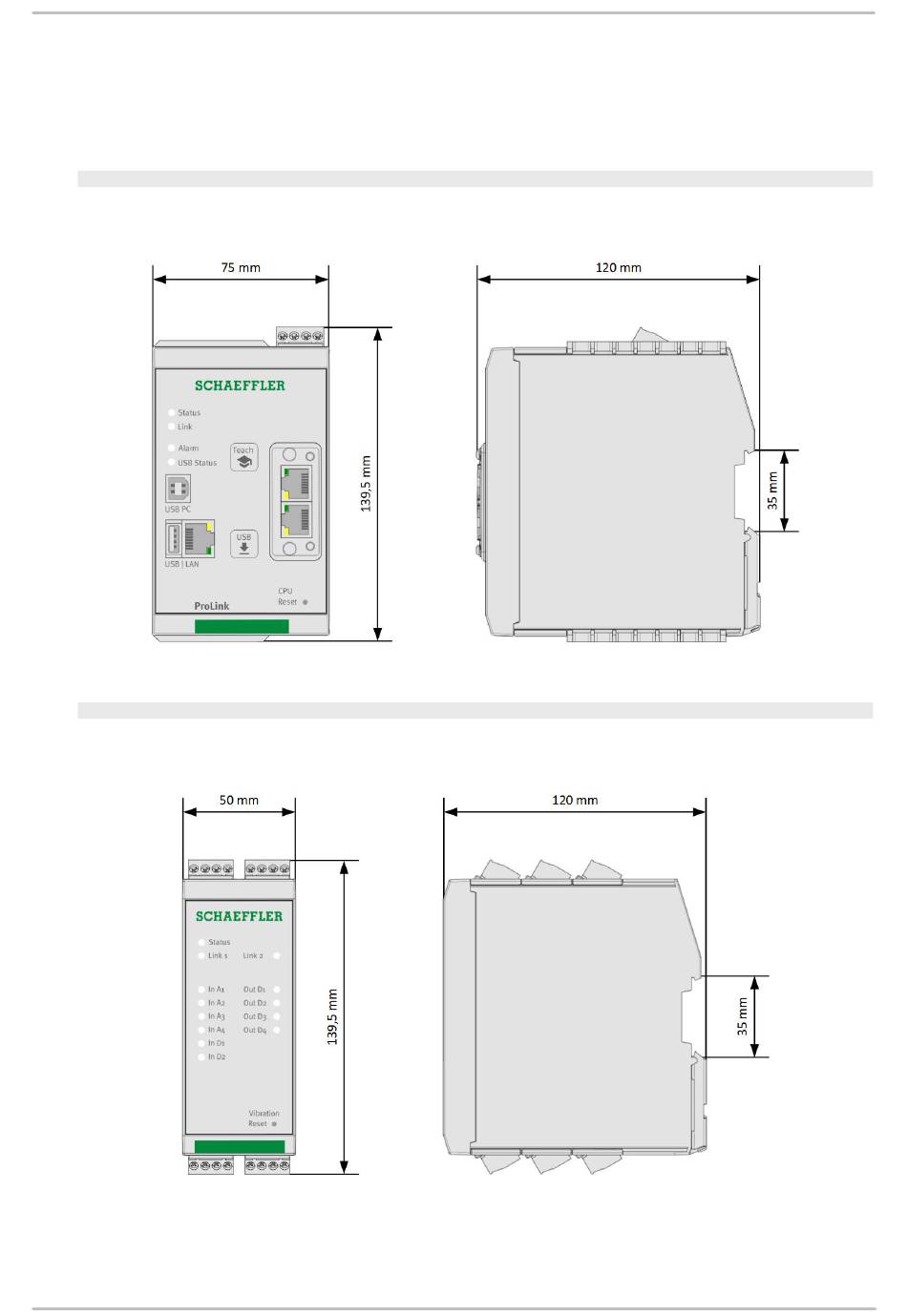

Die folgenden Illustrationen zeigen die Module des ProLink Geräts aus unterschiedlichen Perspektiven und mit
millimetergenauen Angaben zu ihren Dimensionen.
Grundmaße des Prozessormoduls
Von vorne sehen Sie die Tasten, Anschlüsse und LED-Anzeigen des Prozessormoduls sowie den nach oben
herausragenden Anschluss für die Spannungsversorgung. In der seitlichen Ansicht ist die Aussparung von 35 mm für
die Tragschiene zu sehen.
Grundmaße des Schwingungsmoduls
Von vorne sehen Sie die LED-Anzeigen des Schwingungsmoduls sowie die nach oben und unten herausragenden
Anschlüsse für Ein- und Ausgänge und für die Spannungsversorgung. In der seitlichen Ansicht ist die Aussparung von
35 mm für die Tragschiene zu sehen.
