Anschlussübersicht

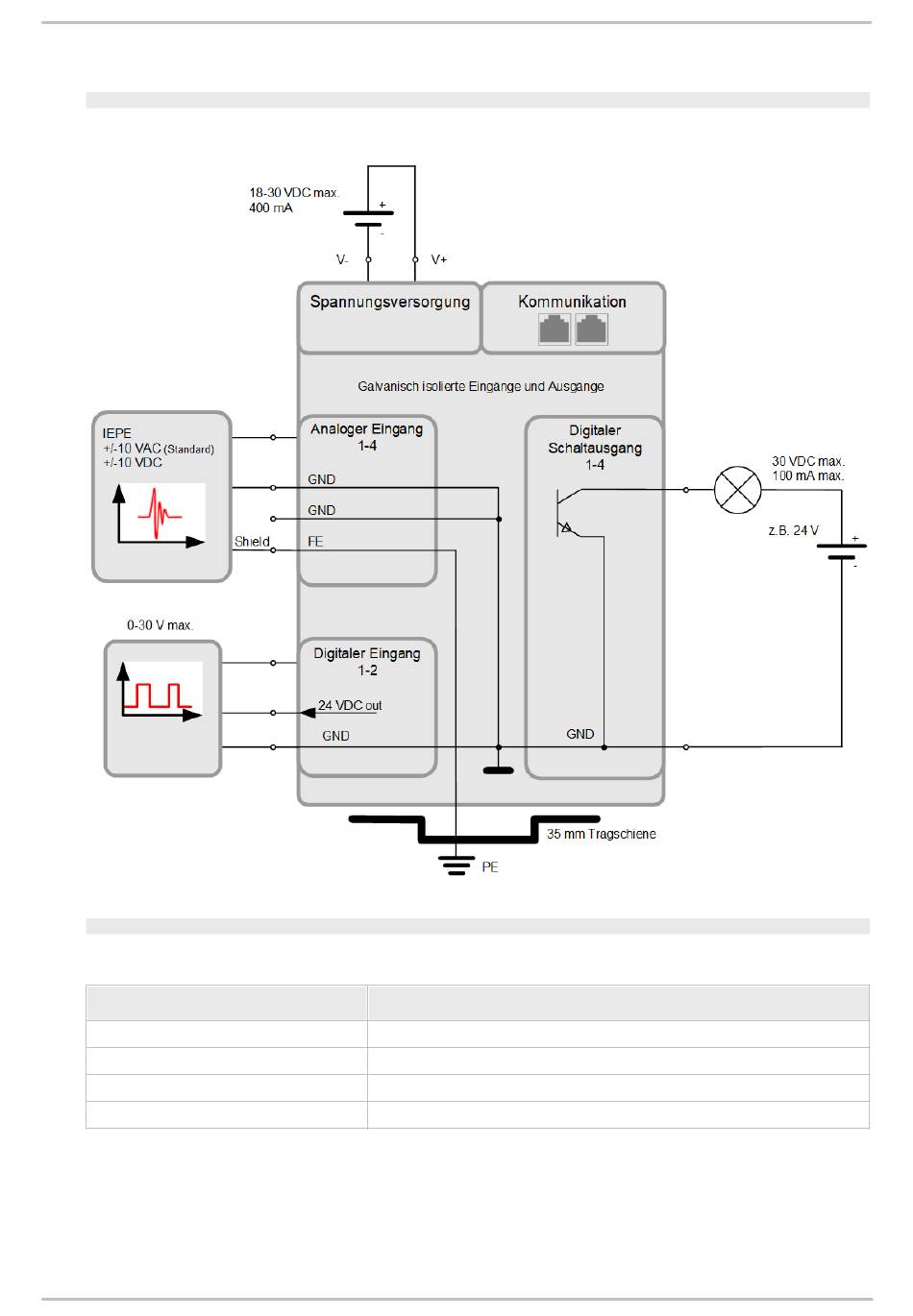

In der folgenden Grafik finden Sie einen detaillierten Schaltplan zu allen Anschlussmöglichkeiten des ProLink
Schwingungsmoduls:

Spannungsversorgung

Die Spannungsversorgung ist an jedem Modul über die entsprechende Anschlussklemme oben zugänglich.
Die Pin-Belegung sieht wie folgt aus:
Pin-Nr.
1
2
3
4
Signal
24 VDC
0 V
24 VDC
0 V
Aufbau, Anschlüsse und Einrichtung
