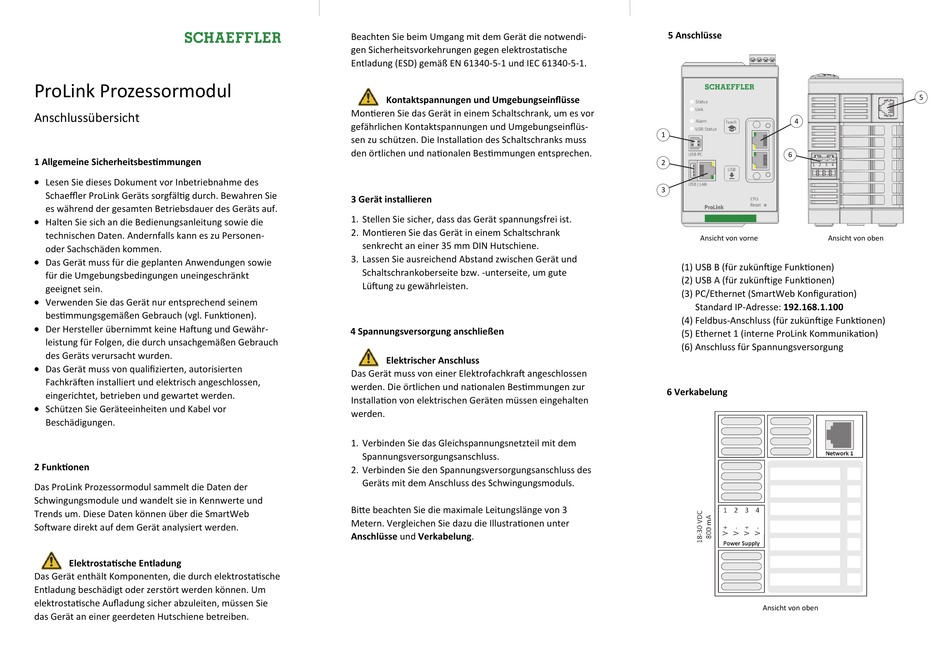

Schaeffler ProLink CMS Anschlussübersicht

ProLink Prozessormodul
Anschlussübersicht
1 Allgemeine Sicherheitsbes mmungen

Lesen Sie dieses Dokument vor Inbetriebnahme des
Schaeffler ProLink Geräts sorgfäl g durch. Bewahren Sie
es während der gesamten Betriebsdauer des Geräts auf.

Halten Sie sich an die Bedienungsanleitung sowie die
technischen Daten. Andernfalls kann es zu Personen‐
oder Sachschäden kommen.

Das Gerät muss für die geplanten Anwendungen sowie
für die Umgebungsbedingungen uneingeschränkt
geeignet sein.

Verwenden Sie das Gerät nur entsprechend seinem
bes mmungsgemäßen Gebrauch (vgl. Funk onen).

Der Hersteller übernimmt keine Ha ung und Gewähr‐
leistung für Folgen, die durch unsachgemäßen Gebrauch
des Geräts verursacht wurden.

Das Gerät muss von qualifizierten, autorisierten
Fachkrä en installiert und elektrisch angeschlossen,
eingerichtet, betrieben und gewartet werden.

Schützen Sie Geräteeinheiten und Kabel vor
Beschädigungen.
2 Funk onen
Das ProLink Prozessormodul sammelt die Daten der
Schwingungsmodule und wandelt sie in Kennwerte und
Trends um. Diese Daten können über die SmartWeb
So ware direkt auf dem Gerät analysiert werden.
Elektrosta sche Entladung
Das Gerät enthält Komponenten, die durch elektrosta sche
Entladung beschädigt oder zerstört werden können. Um
elektrosta sche Aufladung sicher abzuleiten, müssen Sie
das Gerät an einer geerdeten Hutschiene betreiben.
Beachten Sie beim Umgang mit dem Gerät die notwendi‐
gen Sicherheitsvorkehrungen gegen elektrosta sche
Entladung (ESD) gemäß EN 61340‐5‐1 und IEC 61340‐5‐1.
Kontaktspannungen und Umgebungseinflüsse
Mon eren Sie das Gerät in einem Schaltschrank, um es vor
gefährlichen Kontaktspannungen und Umgebungseinflüs‐
sen zu schützen. Die Installa on des Schaltschranks muss
den örtlichen und na onalen Bes mmungen entsprechen.
3 Gerät installieren
1. Stellen Sie sicher, dass das Gerät spannungsfrei ist.
2. Mon eren Sie das Gerät in einem Schaltschrank
senkrecht an einer 35 mm DIN Hutschiene.
3. Lassen Sie ausreichend Abstand zwischen Gerät und
Schaltschrankoberseite bzw. ‐unterseite, um gute
Lü ung zu gewährleisten.
4 Spannungsversorgung anschließen
Elektrischer Anschluss
Das Gerät muss von einer Elektrofachkra angeschlossen
werden. Die örtlichen und na onalen Bes mmungen zur
Installa on von elektrischen Geräten müssen eingehalten
werden.
1. Verbinden Sie das Gleichspannungsnetzteil mit dem
Spannungsversorgungsanschluss.
2. Verbinden Sie den Spannungsversorgungsanschluss des
Geräts mit dem Anschluss des Schwingungsmoduls.
Bi e beachten Sie die maximale Leitungslänge von 3
Metern. Vergleichen Sie dazu die Illustra onen unter
Anschlüsse und Verkabelung.
5 Anschlüsse
4
1
6
2
1 2 3 4
3
Ansicht von vorne Ansicht von oben
(1) USB B (für zukün ige Funk onen)
(2) USB A (für zukün ige Funk onen)
(3) PC/Ethernet (SmartWeb Konfigura on)
Standard IP‐Adresse: 192.168.1.100
(4) Feldbus‐Anschluss (für zukün ige Funk onen)
(5) Ethernet 1 (interne ProLink Kommunika on)
(6) Anschluss für Spannungsversorgung
6 Verkabelung
Ansicht von oben
5
