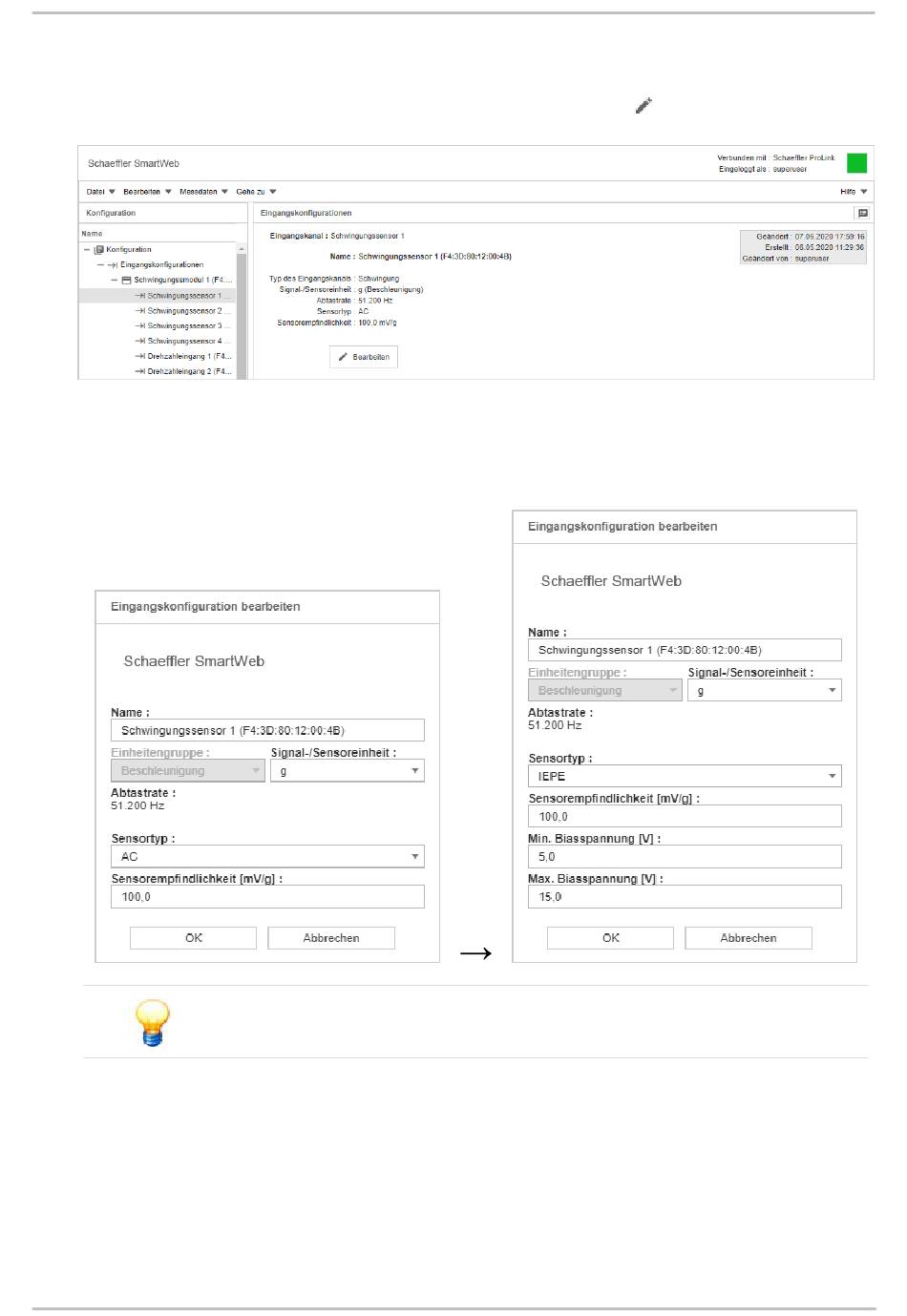

1. Öffnen Sie den Bereich Konfiguration > Eingangskonfigurationen > ProLink Schwingungsmodul
(Seriennummer) > Beschleunigungssensor 1-4.
2. Klicken Sie für den jeweiligen Analogeingang auf die Schaltfläche Bearbeiten
Die zwölf-stellige Nummer (z. B. F4:3D:80:12:00:00) ist die Seriennummer des Schwingungsmoduls. Sie finden diese
Nummer auch auf der Außenseite des Moduls.
3. Im Dialog Eingangskonfiguration bearbeiten setzen Sie den Sensortyp auf IEPE. Die Sensorempfindlichkeit
stellen Sie so ein, wie es das Kalibrierdatenblatt des Sensors vorgibt. Gegebenenfalls müssen Sie auch die Min.
und Max. Biasspannung anpassen. Diese dient dem Erkennen eines defekten Sensors oder Kabels.
Das ProLink System ist jetzt einsatzbereit. Weitere Details zu den möglichen Einstellungen finden Sie in der
Benutzerdokumentation Schaeffler SmartWeb.
12
Für jeden analogen Eingang mit IEPE-Beschleunigungssensor muss der Sensortyp separat in
der Schaeffler SmartWeb Software angepasst werden.
.
