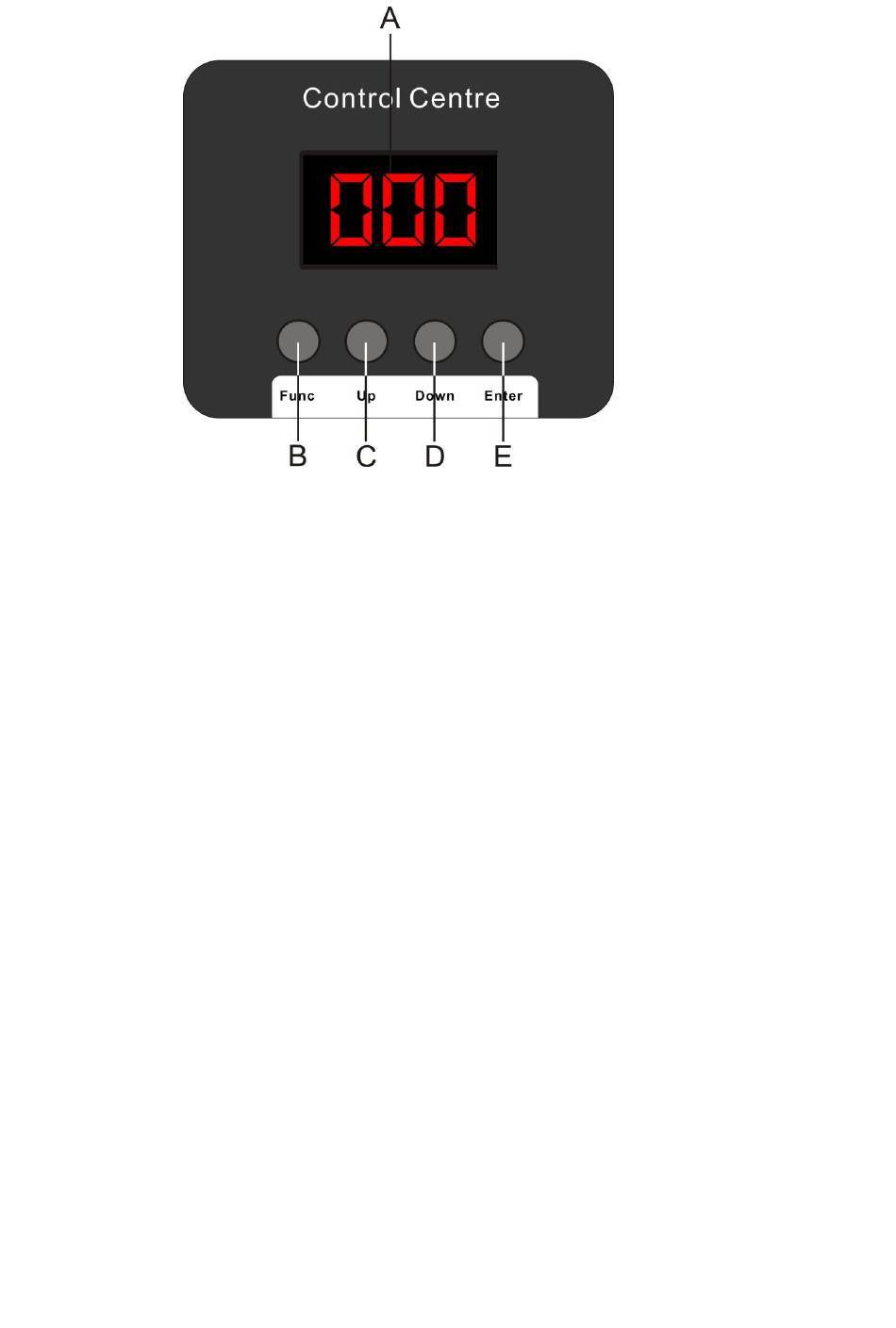

Bedienfeld
A. LED-Display
B. Func-Taste
C. Up-Taste
Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind
mit einem Controller verbunden.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal.
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den der Galactic vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät maximal über 10 Kanäle
verfügt.
Die DMX-Adressen müssen unbedingt richtig eingestellt werden, wenn Sie mehrere Galactics verwenden.
Daher sollte die DMX-Adresse des ersten Galactics 1(001)sein; die DMX-Adresse des zweiten Galactics
sollte 1+10=11sein; die DMX-Adresse des dritten Galactics sollte 11+10=21sein usw.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt gesteuert
werden kann. Wenn zwei oder mehreren Galactics ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Siehe „Adresszuweisung" in der Bedienungsanleitung (Menü d001).
Steuerung:
Nachdem Sie allen Galactic-Geräten eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Licht-Controller steuern.
Hinweis: Beim Einschalten erkennt der Galactic automatisch, ob er DMX-512-Daten empfängt.
Falls das nicht der Fall ist, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Studiobeam-Eingang angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pins im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
D. Down-Taste
E. Enter-Taste
10
Abb. 5
