718Ex 30G/100G/300G
Bedienungshandbuch

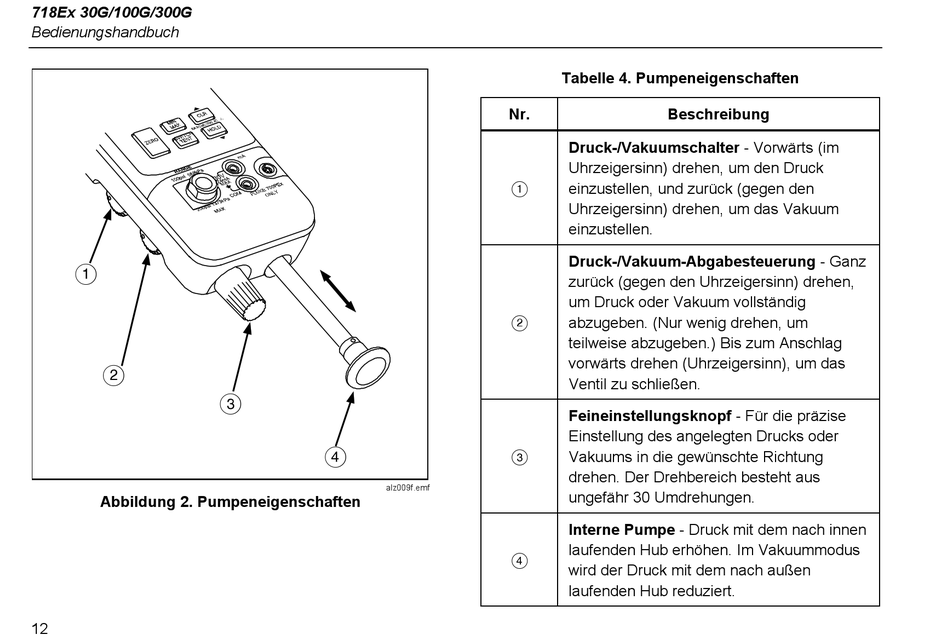

Abbildung 2. Pumpeneigenschaften
12
alz009f.emf
Tabelle 4. Pumpeneigenschaften
Nr.
Beschreibung
Druck-/Vakuumschalter - Vorwärts (im
Uhrzeigersinn) drehen, um den Druck
einzustellen, und zurück (gegen den
Uhrzeigersinn) drehen, um das Vakuum
einzustellen.
Druck-/Vakuum-Abgabesteuerung - Ganz
zurück (gegen den Uhrzeigersinn) drehen,
um Druck oder Vakuum vollständig
abzugeben. (Nur wenig drehen, um
teilweise abzugeben.) Bis zum Anschlag
vorwärts drehen (Uhrzeigersinn), um das
Ventil zu schließen.
Feineinstellungsknopf - Für die präzise
Einstellung des angelegten Drucks oder
Vakuums in die gewünschte Richtung
drehen. Der Drehbereich besteht aus
ungefähr 30 Umdrehungen.
Interne Pumpe - Druck mit dem nach innen
laufenden Hub erhöhen. Im Vakuummodus
wird der Druck mit dem nach außen
laufenden Hub reduziert.
