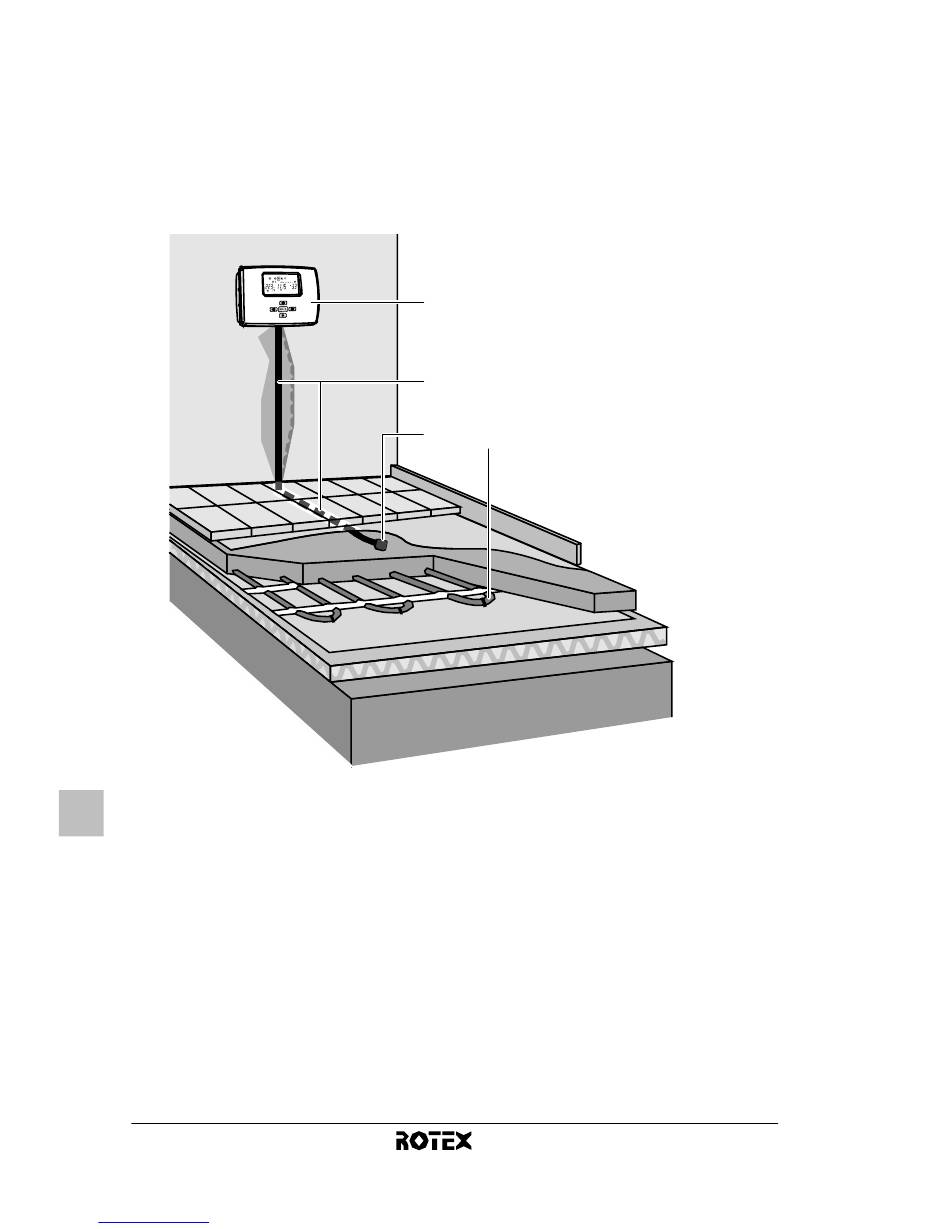

2 Intégrer la sonde de température EKRTETS dans une gaine
électrique (’16 mm maximum) dans la construction du
plancher comme illustré ci-dessous.
Veiller à sceller la gaine électrique de la sonde de
température pour protéger le thermostat des courants d'air
chaud et pour permettre le remplacement de la sonde de
température.
1
2
3
4
3 Passer le câble de la sonde de température à travers la
gaine jusqu'à ce qu'il atteigne le joint.
Manuel d'installation
5
Downloaded from www.Manualslib.com
figure1
Thermostat
Gaine de la sonde de température (Ø16 mm maximum)
Sonde de température EKRTETS (dans la gaine avec joint)
Tuyaux d'eau
manuals search engine
1
2
3 4
RKRTR + EKRTETS
Thermostat d'ambiance
