Rotex RKRTR Installationsanleitung Seite 14

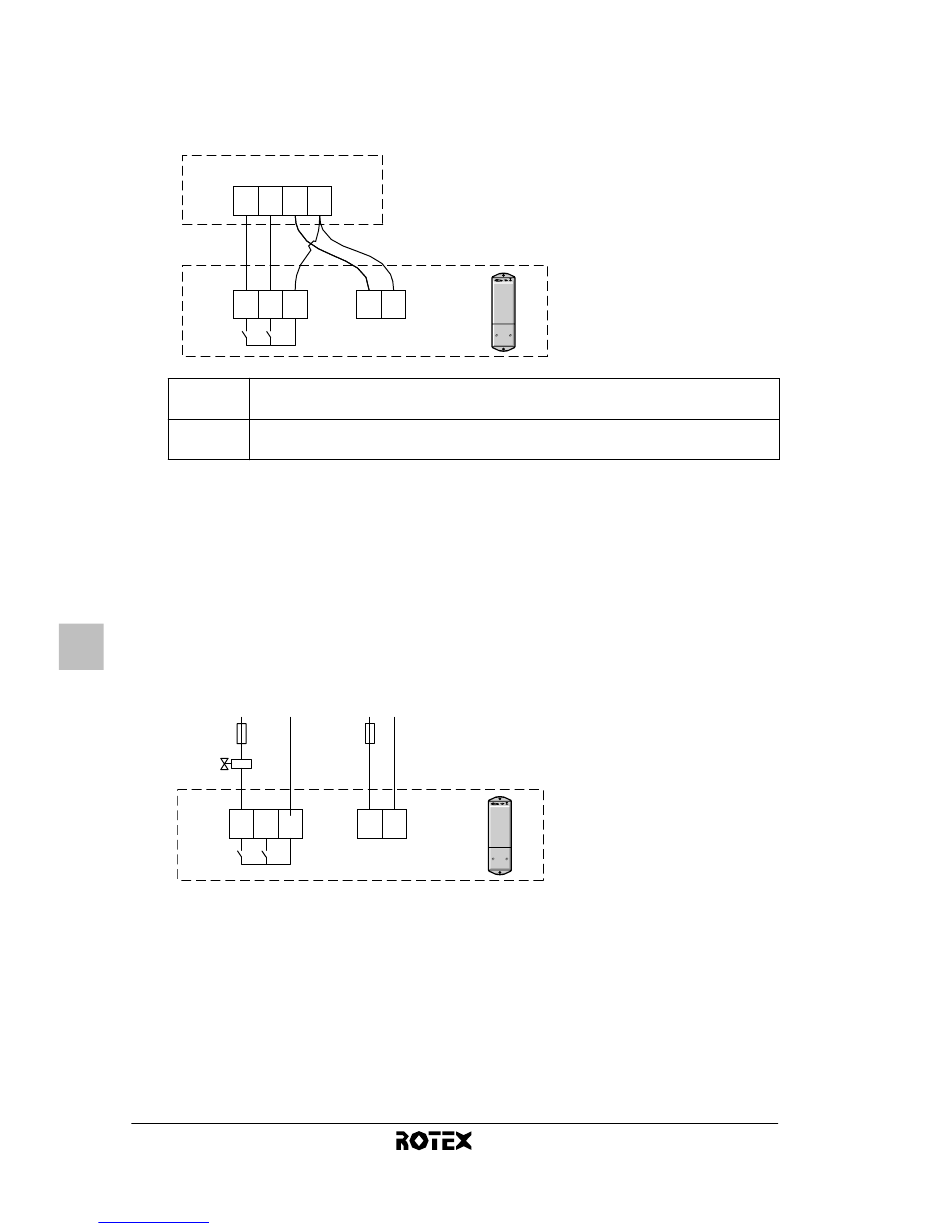

5a Bei Vornahme des Anschlusses an die Einheit orientieren
Sie sich am Schaltplan der Einheit.
Beispiel-Einheit
H
C
Bei Anlagen ausschließlich zum Heizen bleibt der Anschluss
C frei.
Benutzen Sie Kabel in der Stärke 0,75~1,50 mm
5b Bei Anschluss an das motorisierte Ventil die Anschlüsse am
motorisierten Ventil und am Empfänger wie unten gezeigt
vornehmen (bei Anwendungen, bei denen nur geheizt wird).
Die Relaisausgänge (H und C sind spannungsfreie
Kontakte) sind für eine Maximallast von 4 A - 230 V
Wechselspannung ausgelegt.
Installationsanleitung
12
Downloaded from www.Manualslib.com
H C L N
X1M H C L N X2M
com
Heizen angefordert
Kühlen angefordert
1N~50 Hz 1N~50 Hz
230 VAC 230 VAC
L N
H C L N X2M
X1M
com
manuals search engine
L N
2
.
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
