Rotex RKRTR Installationsanleitung Seite 229

5
5a La conectarea la unitate, consultaţi schema de conexiuni a
5b După conectarea la ventilul cu servomotor, cablaţi ventilul cu
RKRTR + EKRTETS
Termostat de încăpere
4PW56107-1
Downloaded from www.Manualslib.com

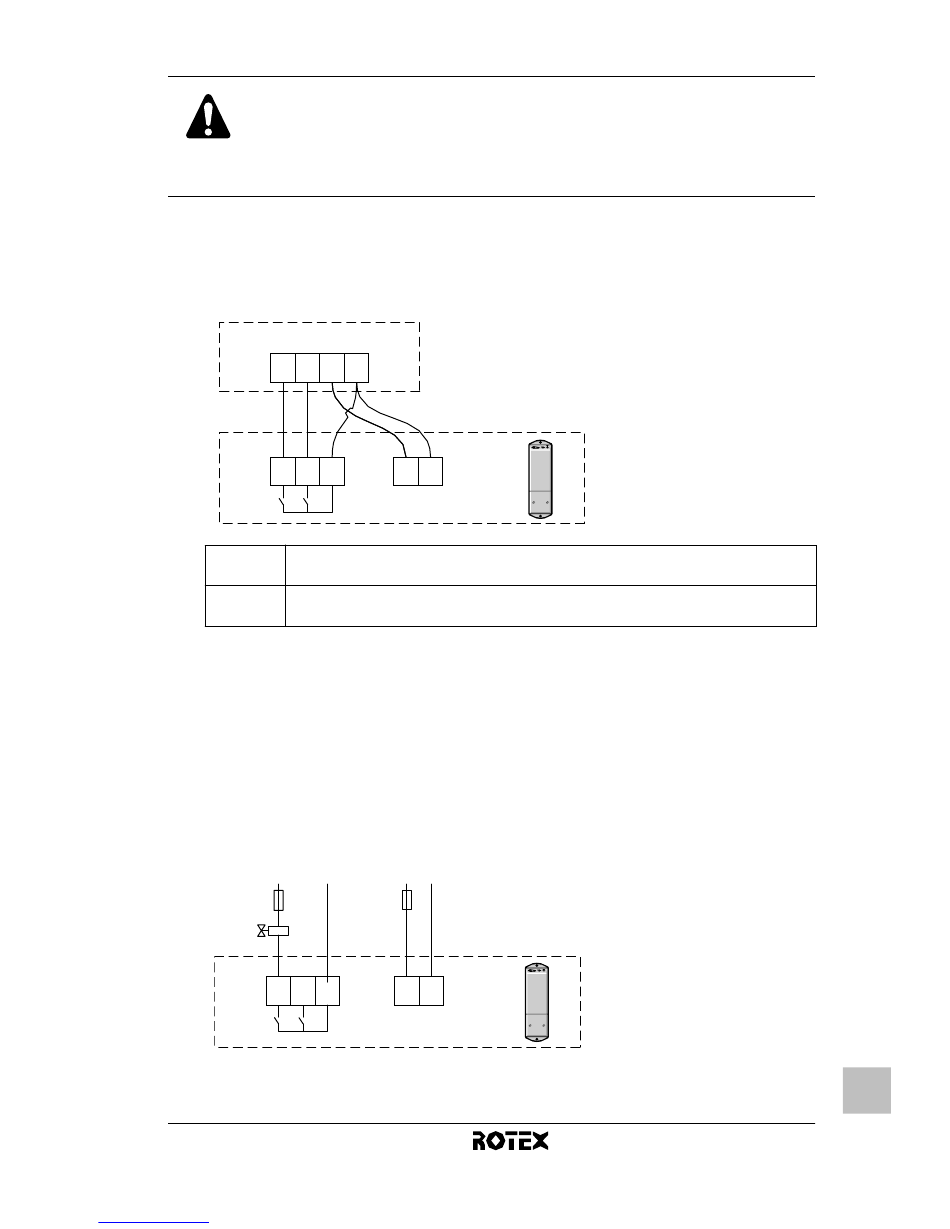

Executaţi cablajul în conformitate cu aplicaţia dvs.
Tot cablajul de legătură şi toate componentele
trebuie instalate de un electrician autorizat şi trebuie
să se conformeze reglementărilor europene şi
naţionale relevante.
unităţii.
Exemplu de unitate
H C L N
X1M H C
com
H Cerere de încălzire
C Cerere de răcire
Pentru aplicaţii numai de încălzire, conductorul de legătura
la C nu va fi instalat.
Utilizaţi conductori de 0,75~1,50 mm
servomotor şi receptorul după cum este prezentat mai jos (în
cazul aplicaţiilor numai pentru încălzire).
1N~50 Hz 1N~50 Hz
230 VAC
L N
X1M H C
com
Releele de ieşire (H şi C sunt contacte fără tensiune) pot
accepta o sarcină maximă de 4 A - 230 VAC.
